Выпускная Труба -- Установка |
| 1. УСТАНОВИТЕ ПРИЕМНУЮ ТРУБУ В СБОРЕ |
При помощи штангенциркуля замерьте длину пружины сжатия в свободном состоянии.
Минимальное значение 40,5 мм (1,59 дюйма) - УКАЗАНИЕ:
- Если свободная длина меньше минимально допустимой, замените пружину сжатия.
 |
Полностью вставьте новую прокладку в каталитический нейтрализатор в выпускном коллекторе.
С помощью пластмассового молотка и деревянного бруска запрессуйте новую прокладку так, чтобы ее поверхность оказалась на одном уровне с каталитическим нейтрализатором в выпускном коллекторе.

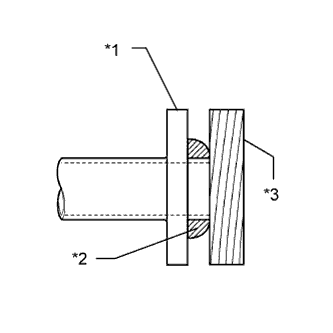

Обозначения на рисунке *1 Каталитический нейтрализатор в выпускном коллекторе в сборе *2 Прокладка *3 Деревянный брусок - ПРИМЕЧАНИЕ:
- Правильно выберите направление установки прокладки.
- Повторное использование прокладок запрещено.
- Действуйте осторожно, чтобы не повредить прокладку.
- Старайтесь не нажимать на прокладку выпускной трубой при соединении.
 |
Установите приемную трубу в сборе и закрепите ее 2 пружинами сжатия и 2 болтами.
- Момент затяжки:
- 43 N*m{438 kgf*cm, 32 ft.*lbf}
Подсоедините приемную трубу в сборе к опоре выпускной трубы.
| 2. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ |
Установите новую прокладку на приемную трубу в сборе.
Прикрепите центральную выпускную трубу к опоре выпускной трубы.
Закрепите центральную выпускную трубу в сборе 2 гайками.
- Момент затяжки:
- 43 N*m{438 kgf*cm, 32 ft.*lbf}
| 3. УСТАНОВИТЕ ЗАДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ |
При помощи штангенциркуля замерьте длину пружины сжатия в свободном состоянии.
Минимальное значение 38,5 мм (1,52 дюйма) - УКАЗАНИЕ:
- Если свободная длина меньше минимально допустимой, замените пружину сжатия.
|
Полностью установите новую прокладку на центральную выпускную трубу в сборе.
С помощью пластмассового молотка и деревянного бруска запрессуйте новую прокладку настолько, чтобы ее поверхность оказалась заподлицо с центральной выпускной трубой в сборе.
Обозначения на рисунке *1 Центральная выпускная труба в сборе *2 Прокладка *3 Деревянный брусок - ПРИМЕЧАНИЕ:
- Правильно выберите направление установки прокладки.
- Повторное использование прокладок запрещено.
- Действуйте осторожно, чтобы не повредить прокладку.
- Старайтесь не нажимать на прокладку выпускной трубой при соединении.
|
Подсоедините заднюю выпускную трубу в сборе к 3 опорам выпускной трубы.
Установите заднюю выпускную трубу в сборе и закрепите ее 2 пружинами сжатия и 2 болтами.
- Момент затяжки:
- 43 N*m{438 kgf*cm, 32 ft.*lbf}
| 4. УСТАНОВИТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК |
| 5. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОТРАБОТАВШИХ ГАЗОВ |
