Датчик положения паркинга / нейтрали проверка. Camry ASV50
ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ
Датчик Положения Паркинга / Нейтрали -- Проверка |
| 1. ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ |
Поочередно устанавливая рычаг переключения передач в каждое из положений, измерьте сопротивление в соответствии со значениями, указанными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Положение рычага переключения передач
| Заданные условия
|
1 (RB) - 3 (PL)
4 (B) - 9 (L)
| P
| Менее 1 Ом
|
Кроме P
| 10 кОм или более
|
1 (RB) - 2 (RL)
| R
| Менее 1 Ом
|
Кроме R
| 10 кОм или более
|
1 (RB) - 8 (NL)
4 (B) - 9 (L)
| N
| Менее 1 Ом
|
Кроме N
| 10 кОм или более
|
1 (RB) - 7 (DL)
| D, S, "+" или "-"
| Менее 1 Ом
|
Кроме D, S, "+" и "-"
| 10 кОм или более
|

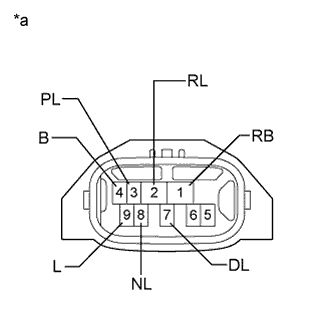

Обозначения на рисунке*a
| Устройство с неподсоединенным жгутом проводов
(датчик положения паркинга/нейтрали)
|
Если результат не соответствует требованиям, замените датчик положения паркинга/нейтрали в сборе.
