Гибкий шланг заднего тормоза снятие. Camry ASV50

Тормоза. Camry ASV50 GSV50 ACV51
Тормоз (Задний). Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ЗАДНЕЕ КОЛЕСО

  2. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ

  3. СНИМИТЕ ГИБКИЙ ШЛАНГ ЗАДНЕГО ТОРМОЗА

Гибкий Шланг Заднего Тормоза -- Снятие


ПРИМЕЧАНИЕ:
Если шланги с правой и левой сторон отсоединяются одновременно, обязательно нанесите на каждый шланг метку, обозначающую положение его установки.
УКАЗАНИЕ:
  1. Порядок выполнения работ одинаков для правой и левой стороны.
  2. Ниже описан порядок работ для левой стороны.


1. СНИМИТЕ ЗАДНЕЕ КОЛЕСО


2. СЛЕЙТЕ ТОРМОЗНУЮ ЖИДКОСТЬ
ПРИМЕЧАНИЕ:
При попадании тормозной жидкости на окрашенные поверхности незамедлительно сотрите ее.


3. СНИМИТЕ ГИБКИЙ ШЛАНГ ЗАДНЕГО ТОРМОЗА


    Camry ASV50 GSV50 ACV51.Тормоз (Задний).Задний Тормоз.Гибкий шланг заднего тормоза снятие

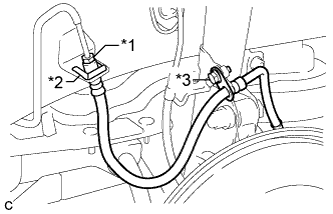

  1. С помощью разрезной головки отсоедините трубопровод тормозной системы, удерживая задний гибкий шланг гаечным ключом.

    Обозначения на рисунке
    *1
    		Трубопровод тормозной системы
    *2
    		Фиксатор
    *3
    		Болт
    ПРИМЕЧАНИЕ:
    1. Не допускайте изгиба и повреждения трубопровода тормозной системы.
    2. Не допускайте попадания в трубопровод тормозной системы посторонних частиц, например, грязи или пыли, со стороны соединений.

  1. Снимите фиксатор с заднего гибкого шланга.

  1. Выверните болт.



    Camry ASV50 GSV50 ACV51

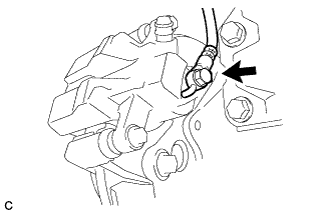

  1. Выверните болт-штуцер и снимите прокладку и задний гибкий шланг.
