Гибкий Шланг Заднего Тормоза -- Установка |
- ПРИМЕЧАНИЕ:
- Поскольку левый и правый задние гибкие шланги не являются взаимозаменяемыми, при их установке необходимо проверять каталожные номера.
- Если шланги используются повторно, подсоединяйте их после проверки идентификационных отметок, нанесенных при отсоединении каждого шланга.
- УКАЗАНИЕ:
- Порядок выполнения работ одинаков для правой и левой стороны.
- Ниже описан порядок работ для левой стороны.
| 1. УСТАНОВИТЕ ГИБКИЙ ШЛАНГ ЗАДНЕГО ТОРМОЗА |
Подсоедините задний гибкий шланг к колесному тормозному цилиндру заднего дискового тормоза в сборе с помощью соединительного болта-штуцера и новой прокладки.
- Момент затяжки:
- 33 N*m{340 kgf*cm, 25 ft.*lbf}

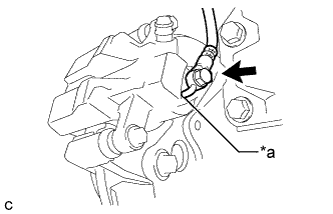

Обозначения на рисунке *a Отверстие замка - ПРИМЕЧАНИЕ:
- Надежно установите замок гибкого шланга в отверстие замка цилиндра переднего дискового тормоза.
 |
Закрепите задний гибкий шланг болтом.
- Момент затяжки:
- 19 N*m{192 kgf*cm, 14 ft.*lbf}
Установите новый фиксатор.
- ПРИМЕЧАНИЕ:
- Установите зажим до упора.
С помощью разрезной головки подсоедините трубопровод тормозной системы к заднему гибкому шлангу, удерживая гибкий шланг гаечным ключом.
- Момент затяжки:
- 15 N*m{155 kgf*cm, 11 ft.*lbf}
- ПРИМЕЧАНИЕ:
- Не допускайте изгиба и повреждения трубопровода тормозной системы.
- Не допускайте попадания в трубопровод тормозной системы посторонних частиц, например, грязи или пыли, со стороны соединений.
- Если совместно с динамометрическим ключом используется разрезная головка, используйте формулу для расчета заданных моментов затяжки (Нажмите здесь).
| 2. УДАЛИТЕ ВОЗДУХ ИЗ ТРУБОПРОВОДА ТОРМОЗНОЙ СИСТЕМЫ |
| 3. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО |
- Момент затяжки:
- 103 N*m{1049 kgf*cm, 76 ft.*lbf}
