DTC U1126 Нарушение связи с ЭБУ телекамеры


ОПИСАНИЕ


№ DTC
Признак
Неисправность
U1126
При выполнении одного из следующих условий:
  1. В окне "Bus Check" (проверка шин связи) портативного диагностического прибора не отображается Parking Assist Monitor (система помощи при парковке)
  2. Относится к "РЕЖИМУ ПРЕКРАЩЕНИЯ ОБМЕНА ДАННЫМИ С ЭБУ ТЕЛЕКАМЕРЫ" в "ТАБЛИЦЕ КОМБИНАЦИИ КОДОВ DTC"
  1. Цепь питания ЭБУ телекамеры
  2. Вспомогательная шина или разъем ЭБУ телекамеры
  3. ЭБУ телекамеры
УКАЗАНИЕ:
Только для автомобилей с системой помощи при парковке.

СХЕМА СОЕДИНЕНИЙ


Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U1126 Нарушение Связи С Эбу Телекамеры


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ DTC

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Сбросьте код DTC.

  1. Проверьте наличие кода DTC

    Результат
    Результат
    		Следующий шаг
    DTC U1126 не выводится
    		А
    DTC U1126 выводится
    		B


B
ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ"
А


2.ПРОВЕРЬТЕ ШИНУ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА ЭБУ ТЕЛЕКАМЕРЫ)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U1126 Нарушение Связи С Эбу Телекамеры

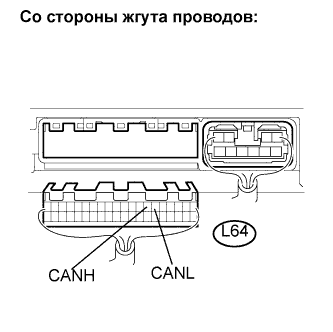

  1. Отсоедините разъем L64 ЭБУ телекамеры.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L64-7 (CANH) - L64-6 (CANL)
    		Зажигание выключено
    		54-69 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ ИЛИ РАЗЪЕМ ЭБУ ТЕЛЕКАМЕРЫ (CANH, CANL)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ТЕЛЕКАМЕРЫ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    Lexus GS450h GWS191.Передача Данных Can.Система Передачи Данных Can. Dtc U1126 Нарушение Связи С Эбу Телекамеры

  1. Отсоедините разъем L65 ЭБУ телекамеры.

  1. Измерьте сопротивление разъема со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    L65-8 (GND1) - масса
    		Менее 1 Ом

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L65-1 (+B) - масса
    		Всегда
    		10-14 В
    L65-3 (IG) - масса
    		Зажигание включено (IG)
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ ТЕЛЕКАМЕРЫ
