Power Door Lock Control System System Diagram

Body Electrical. Lexus Is250, Is220D. Gse20 Ale20
Door Lock. Lexus Is250, Is220D. Gse20 Ale20

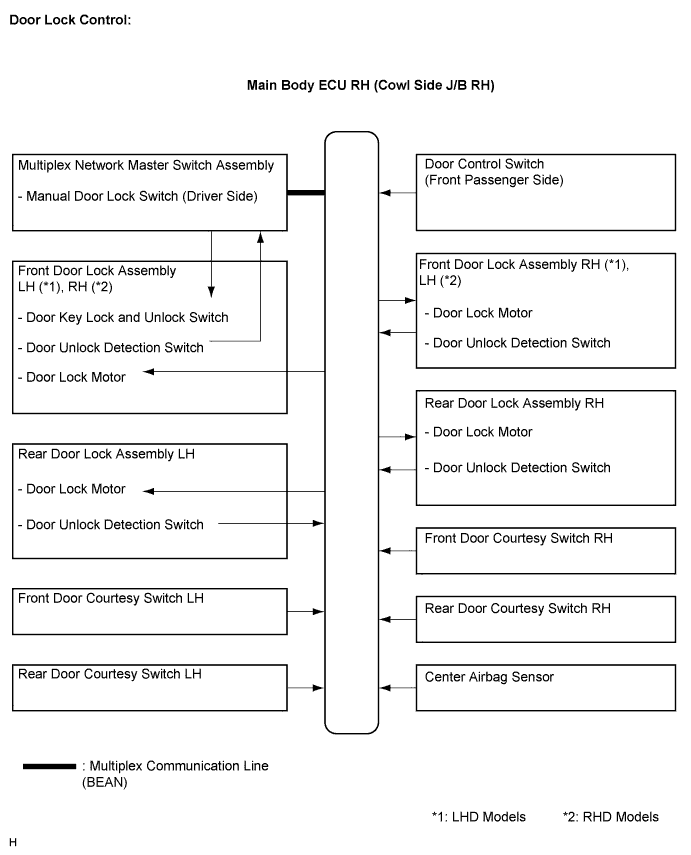

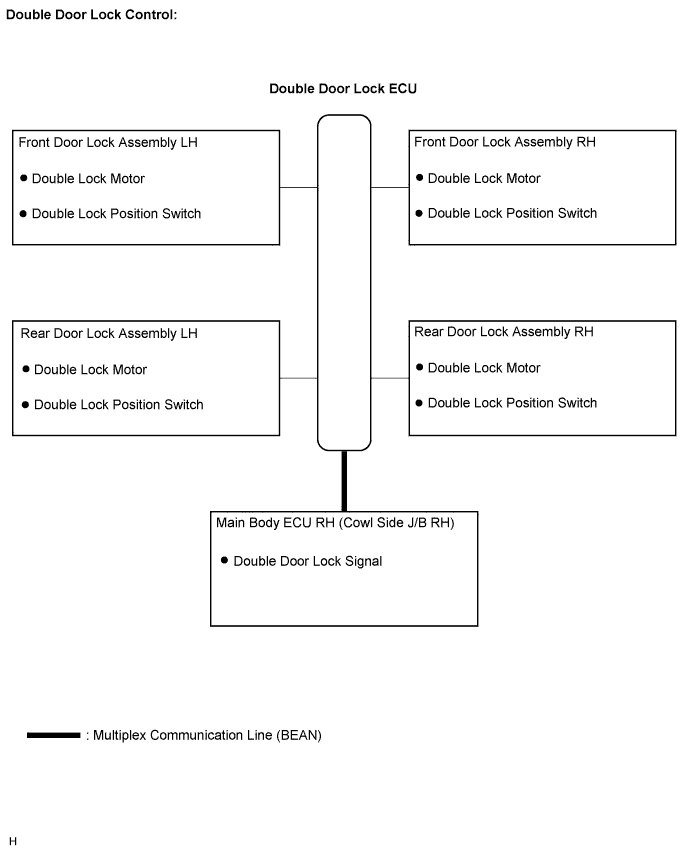

Power Door Lock Control System -- System Diagram



Lexus Is250, Is220D. Gse20 Ale20.Door Lock.Power Door Lock Control System.Power Door Lock Control System  System Diagram


Lexus Is250, Is220D. Gse20 Ale20.Door Lock.Power Door Lock Control System.Power Door Lock Control System  System Diagram


Transmitting ECU (Transmitter)
Receiving ECU (Receiver)
Signals
Communication method
Multiplex Network Master Switch
Main Body ECU RH
  1. Driver side door manual lock switch signal
  2. Door lock/unlock request signal
  3. Driver side door key-linked switch signal
BEAN (DOOR BUS)
Main Body ECU RH
Multiplex Network Master Switch
  1. Door lock/unlock condition signal
  2. Passenger side door manual lock switch signal
  3. Courtesy switch signal
  4. Passenger side door key-linked switch signal
BEAN (DOOR BUS)
