POWER DOOR LOCK CONTROL SYSTEM - Only Rear Door LH LOCK / UNLOCK Functions do not Operate |
DESCRIPTION
The rear door ECU LH receives lock/unlock switch signals and activates the door lock motor according to the signals.

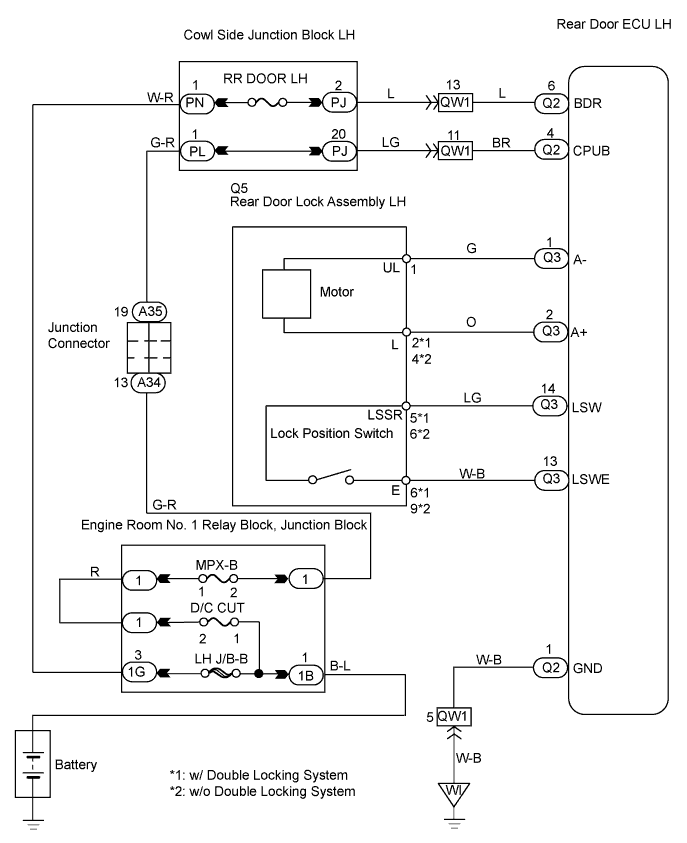

WIRING DIAGRAM
INSPECTION PROCEDURE
1.PERFORM ACTIVE TEST BY INTELLIGENT TESTER (REAR DOOR LOCK MOTOR) |
Select the Active Test, use the intelligent tester to generate a control command, and then check that the door lock motor operates.
- Rear door ECU LH:
Item
| Test Details
| Diagnostic Note
|
Door Lock
| Operate door lock motor LOCK/UNLOCK
| -
|
- OK:
- Door locks/unlocks.
2.INSPECT FUSE (RR DOOR LH) |
Remove the RR DOOR LH fuse from the cowl side junction block LH.
Measure the resistance of the fuse.
- Standard resistance:
- Below 1 Ω

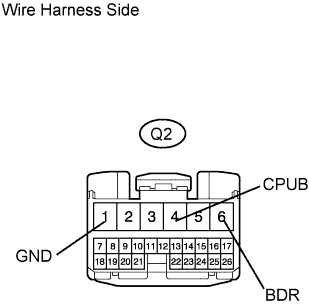

3.CHECK WIRE HARNESS (REAR DOOR ECU LH - BATTERY AND BODY GROUND) |
Disconnect the Q2 ECU connector.
Measure the voltage of the wire harness side connector.
- Standard voltage:
Tester Connection
| Specified Condition
|
Q2-4 (CPUB) - Body ground
| 10 to 14 V
|
Q2-6 (BDR) - Body ground
| 10 to 14 V
|
Measure the resistance of the wire harness side connector.
- Standard resistance:
Tester Connection
| Specified Condition
|
Q2-1 (GND) - Body ground
| Below 1 Ω
|
| REPAIR OR REPLACE HARNESS AND CONNECTOR |
|
|

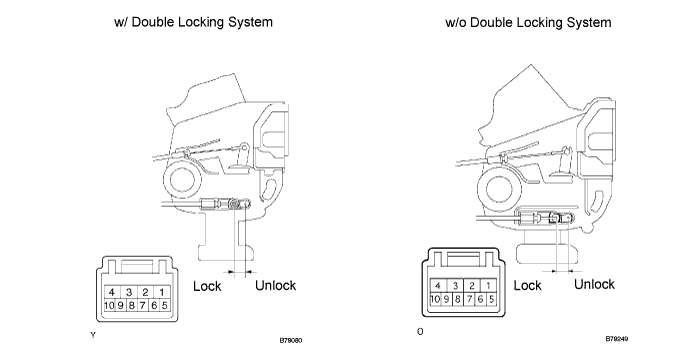

4.INSPECT REAR DOOR LOCK ASSEMBLY LH |
Apply battery voltage to the door lock motor and check the operation of the door lock motor.
- OK:
w/ Double locking systemMeasurement Condition
| Specified Condition
|
Battery positive (+) → Terminal 2 Battery negative (-) → Terminal 1
| Lock
|
Battery positive (+) → Terminal 1 Battery negative (-) → Terminal 2
| Unlock
|
- w/o Double locking system:
Measurement Condition
| Specified Condition
|
Battery positive (+) → Terminal 4 Battery negative (-) → Terminal 1
| Lock
|
Battery positive (+) → Terminal 1 Battery negative (-) → Terminal 4
| Unlock
|
| REPLACE REAR DOOR LOCK ASSEMBLY LH |
|
|
5.READ VALUE OF INTELLIGENT TESTER (DOOR LOCK POSITION SWITCH) |
Check the Data List for proper functioning of the door lock position switch.
- Rear door ECU LH:
Item
| Measurement Item/Display (Range)
| Normal Condition
| Diagnostic Note
|
Door Unlock Detection SW
| Rear door LH side door lock position switch/ON or OFF
| ON: Rear door LH side door is unlocked OFF: Rear door LH side door is locked
| -
|
- OK:
- ON (rear door LH side door is unlocked) appears on screen.
6.INSPECT REAR DOOR LOCK ASSEMBLY LH (DOOR LOCK POSITION SWITCH) |
Measure the resistance of the switch.
- Standard resistance:
w/ Double locking systemTester Connection
| Switch Condition
| Specified Condition
|
5 - 6
| Unlock
| Below 1 Ω
|
5 - 6
| Lock
| 10 kΩ or higher
|
- w/o Double locking system:
Tester Connection
| Switch Condition
| Specified Condition
|
6 - 9
| Unlock
| Below 1 Ω
|
6 - 9
| Lock
| 10 kΩ or higher
|
| REPLACE REAR DOOR LOCK ASSEMBLY LH |
|
|

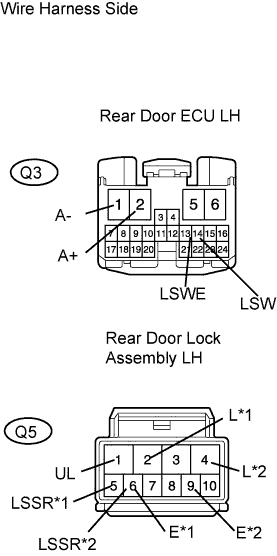

7.CHECK WIRE HARNESS (REAR DOOR ECU LH - REAR DOOR LOCK ASSEMBLY LH) |
Disconnect the Q3 ECU connector.
Disconnect the Q5 door lock connector.
Measure the resistance of the wire harness side connectors.
- Standard resistance:
w/ Double locking systemTester Connection
| Specified Condition
|
Q3-1 (A-) - Q5-1 (UL)
| Below 1 Ω
|
Q3-2 (A+) - Q5-2 (L)
| Below 1 Ω
|
Q3-14 (LSW) - Q5-5 (LSSR)
| Below 1 Ω
|
Q3-13 (LSWE) - Q5-6 (E)
| Below 1 Ω
|
- w/o Double locking system:
Tester Connection
| Specified Condition
|
Q3-1 (A-) - Q5-1 (UL)
| Below 1 Ω
|
Q3-2 (A+) - Q5-4 (L)
| Below 1 Ω
|
Q3-14 (LSW) - Q5-6 (LSSR)
| Below 1 Ω
|
Q3-13 (LSWE) - Q5-9 (E)
| Below 1 Ω
|
- HINT:
- *1: w/ Double locking system
- *2: w/o Double locking system
| REPAIR OR REPLACE HARNESS AND CONNECTOR |
|
|
