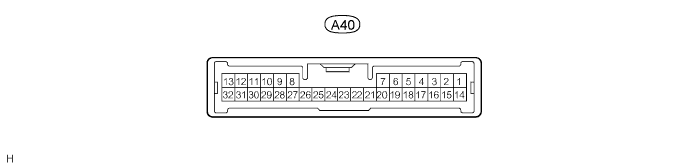

Clearance Sonar System -- Terminals Of Ecu |
CHECK CLEARANCE WARNING ECU |

Symbols (Terminal No.) | Wiring Color | Terminal Description | Condition | Specified Condition |
IG (A40-8) - E (A40-27) | G-Y - W-B | IG signal / IG power source | Engine switch on (IG) | 10 to 14 V |
E (A40-27) - Body ground | W-B - Body ground | ECU ground | Always | Below 1 Ω |
S1 (A40-1) - EF (A40-14) | GR - BR *1 | No. 3 ultrasonic sensor (Front right sensor) | Signals are transmitted from ECU to front right sensor (During OFF sensing) | Pulse generation (see waveform 1) |
GR-R - BR-B *2 | ||||
T1 (A40-2) - EF (A40-14) | L-W - BR *1 | No. 3 ultrasonic sensor (Front right sensor) | Signals are transmitted from ECU to front right sensor (During OFF sensing) | Pulse generation (see waveform 2) |
L-W - BR-B *2 | ||||
S2 (A40-3) - EF (A40-14) | R - BR *1 | No. 3 ultrasonic sensor (Front right center sensor) | Signals are transmitted from ECU to front right center sensor (During OFF sensing) | Pulse generation (see waveform 1) |
R - BR-B *2 | ||||
T2 (A40-4) - EF (A40-14) | R-L - BR *1 | No. 3 ultrasonic sensor (Front right center sensor) | Signals are transmitted from ECU to front right center sensor (During OFF sensing) | Pulse generation (see waveform 2) |
R-G - BR-B *2 | ||||
S3 (A40-5) - EF (A40-14) | G - BR *1 | No. 3 ultrasonic sensor (Front left center sensor) | Signals are transmitted from ECU to front left center sensor (During OFF sensing) | Pulse generation (see waveform 1) |
G - BR-B *2 | ||||
T3 (A40-6) - EF (A40-14) | G-R - BR *1 | No. 3 ultrasonic sensor (Front left center sensor) | Signals are transmitted from ECU to front left center sensor (During OFF sensing) | Pulse generation (see waveform 2) |
G-R - BR-B *2 | ||||
S4 (A40-7) - EF (A40-14) | P-L - BR *1 | No. 3 ultrasonic sensor (Front left sensor) | Signals are transmitted from ECU to front left sensor (During OFF sensing) | Pulse generation (see waveform 1) |
P-B - BR-B *2 | ||||
T4 (A40-21) - EF (A40-14) | V - BR *1 | No. 3 ultrasonic sensor (Front left sensor) | Signals are transmitted from ECU to front left sensor (During OFF sensing) | Pulse generation (see waveform 2) |
V-R - BR-B *2 | ||||
EF (A40-14) -Body ground | BR - Body ground *1 | No. 3 ultrasonic sensor ground | Always | Below 1 Ω |
BR-B - Body ground *2 | ||||
S5 (A40-10) - ER (A40-29) | GR - LG | No. 1 ultrasonic sensor (Rear right sensor) | Signals are transmitted from ECU to front right sensor (During OFF sensing) | Pulse generation (see waveform 1) |
S6 (A40-11) - ER (A40-29) | W - LG | No. 1 ultrasonic sensor (Rear left sensor) | Signals are transmitted from ECU to front left sensor (During OFF sensing) | Pulse generation (see waveform 1) |
S7 (A40-12) - ER (A40-29) | B - LG | No. 2 ultrasonic sensor (Rear right center sensor) | Signals are transmitted from ECU to rear right center sensor (During OFF sensing) | Pulse generation (see waveform 1) |
S8 (A40-13) - ER (A40-29) | R-B - LG | No. 2 ultrasonic sensor (Rear left center sensor) | Signals are transmitted from ECU to rear left center sensor (During OFF sensing) | Pulse generation (see waveform 1) |
ER (A40-29) -Body ground | LG - Body ground | No. 1 ultrasonic sensor, No. 2 ground | Always | Below 1 Ω |
CBZ (A40-9) - E (A40-27) | W - W-B | Buzzer output | Buzzer sounding | Pulse generation (see waveform 3) |
M+ (A40-26) - E (A40-27) | GR - W-B | BEAN communication | Engine switch on (IG), Clearance sonar main switch ON | Pulse generation (see waveform 4) |
R1 (A40-23) - R2 (A40-24) | B - W | CAN communication | Engine switch on (IG) | Pulse generation (see waveform 5) |
- HINT:
- *1: LHD
- *2: RHD
Reference:

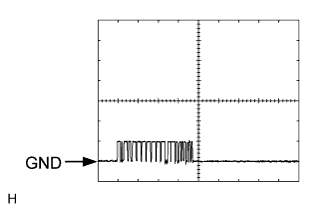

Waveform 1
Item Content Symbols
(Terminal No.)S1 (A40-1) - EF (A40-14)
S2 (A40-3) - EF (A40-14)
S3 (A40-5) - EF (A40-14)
S4 (A40-7) - EF (A40-14)
S5 (A40-10) - ER (A40-29)
S6 (A40-11) - ER (A40-29)
S7 (A40-12) - ER (A40-29)
S8 (A40-13) - ER (A40-29)Tool Setting 2 V/DIV., 100 μsec./DIV. Condition Signals are transmitted from ECU to sensor (During OFF sensing) Waveform 2

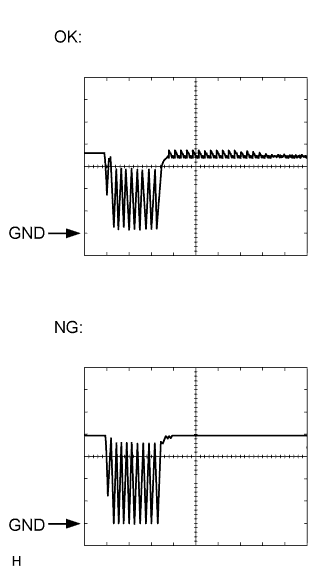

Item Content Symbols
(Terminal No.)T1 (A40-2) - EF (A40-14)
T2 (A40-4) - EF (A40-14)
T3 (A40-6) - EF (A40-14)
T4 (A40-21) - EF (A40-14)Tool Setting 2 V/DIV., 100 μsec./DIV. Condition Signals are transmitted from ECU to sensor (During OFF sensing) Waveform 3

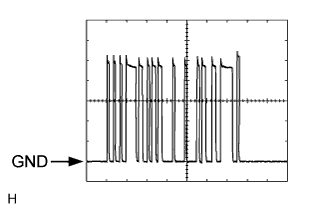

Item Content Symbols

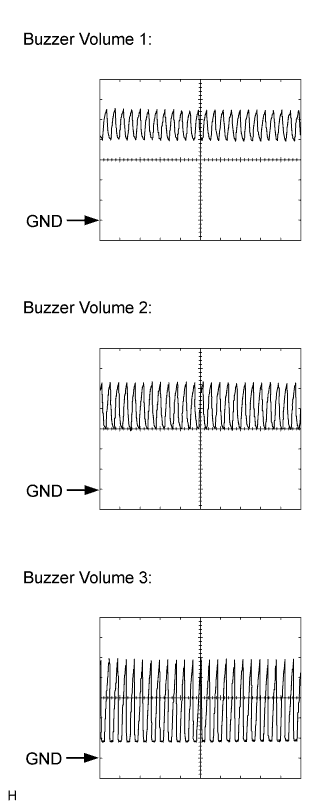

(Terminal No.)CBZ (A40-9) - E (A40-27) Tool Setting 2 V/DIV., 1 msec./DIV. Condition Buzzer sounding Waveform 4
Item Content Symbols
(Terminal No.)M+ (A40-26) - E (A40-27) Tool Setting 2 V/DIV., 1 msec./DIV. Condition Engine switch on (IG)
Clearance sonar main switch ONWaveform 5

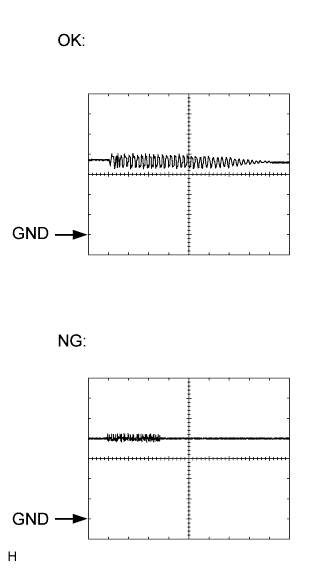

Item Content Symbols
(Terminal No.)R1 (A40-23) - R2 (A40-24) Tool Setting 2 V/DIV., 50 μsec./DIV. Condition Engine switch on (IG)
![]() |
