Dtc B2343 Инициализация Положения Не Завершена

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ИНИЦИАЛИЗИРУЙТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (ЭБУ ЛЮКА)

ПРОВЕРЬТЕ РАБОТУ ЛЮКА

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПРИВОД ЛЮКА - ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК)

ВНИМАТЕЛЬНО ОСМОТРИТЕ ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК (ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ЛЮКОМ)

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Убедитесь, что система привода люка может быть инициализирована (см. стр. RAV4_ACA30 RM000001VJR000X.html).


   OK:

   Приводной механизм люка может быть инициализирован.


1. Проверьте автоматическое управление с помощью выключателей SLIDE OPEN и TILT UP (см. стр. RAV4_ACA30 RM000001VJV000X.html).


   OK:

   Автоматическое управление с помощью выключателей SLIDE OPEN и TILT UP функционирует нормально.

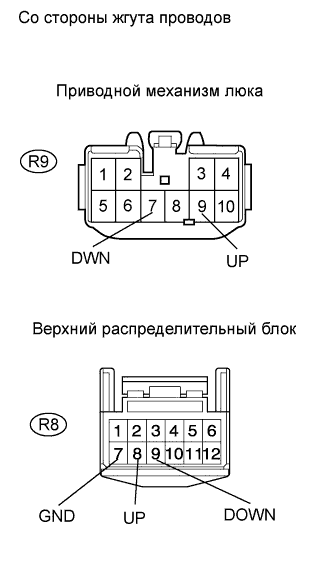

1. Отсоедините разъем R9 ЭБУ.


2. Отсоедините разъем R8 верхнего распределительного блока.


3. Измерьте сопротивление разъемов со стороны жгута проводов.


   Номинальное значение / Номинальный режим:

   Контакты для подключения диагностического прибора	Заданные условия
   R9-7 (DWN) - R8-9 (DOWN)	Менее 1 Ом
   R9-9 (UP) - R8-8 (UP)	Менее 1 Ом
   R8-7 (GND) - масса	Менее 1 Ом
   R8-9 (DOWN) - масса	10 кОм или более
   R8-8 (UP) - масса	10 кОм или более

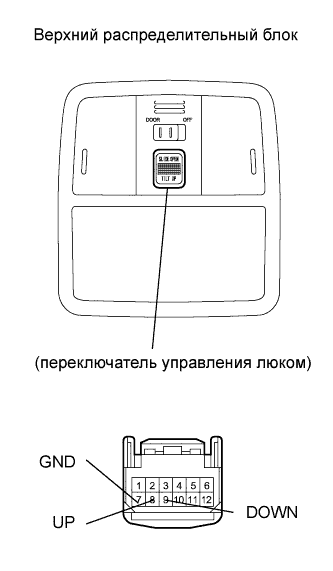

1. Снимите верхний распределительный блок.


2. Измерьте сопротивление переключателя.


   Номинальное значение / Номинальный режим:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   8 (UP) - 7 (GND)	Выключатель TILT UP нажат	Менее 1 Ом
   8 (UP) - 7 (GND)	ВыключательTILT UP не нажат	10 кОм или более
   9 (DOWN) - 7 (GND)	Выключатель SLIDE OPEN нажат	Менее 1 Ом
   9 (DOWN) - 7 (GND)	Выключатель SLIDE OPEN не нажат	10 кОм или более
