Dtc U0073/49 Шина Передачи Данных Блока Управления Отключена

Рулевое Управление. Toyota Rav4. Aca30, 33, 38 Ala30
Рулевое Управление С Усилителем . Toyota Rav4. Aca30, 33, 38 Ala30

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНОВА ПРОВЕРЬТЕ DTC

DTC U0073/49 Шина передачи данных блока управления отключена

DTC U0105/41 Нарушение связи с блоком управления топливной форсунки

DTC U0121/42 Нарушение связи с блоком управления антиблокировочной системы тормозов (АБС)


ОПИСАНИЕ

ЭБУ рулевого управления принимает сигналы ECM и ЭБУ системы противоскольжения через систему передачи данных CAN.

№ DTC
Условие обнаружения DTC
Неисправный участок
U0073/49
Шина передачи данных блока управления отключена
Система передачи данных CAN
U0105/41
Нарушение связи с блоком управления топливной форсунки
  1. Система передачи данных CAN
  2. ECM
U0121/42
Нарушение связи с блоком управления антиблокировочной системы тормозов (АБС)
  1. Система передачи данных CAN
  2. ЭБУ системы противоскольжения
УКАЗАНИЕ:
  1. Если одновременно выводится 2 и более кодов DTC, начинающихся с символа "U", необходимо проверить разъемы и жгут проводов каждого из ЭБУ.
  2. Если выводится код DTC U0105/41, сначала сотрите коды DTC. Затем включите зажигание (IG). Если код DTC U0105/41 не появляется снова, неисправность отсутствует.

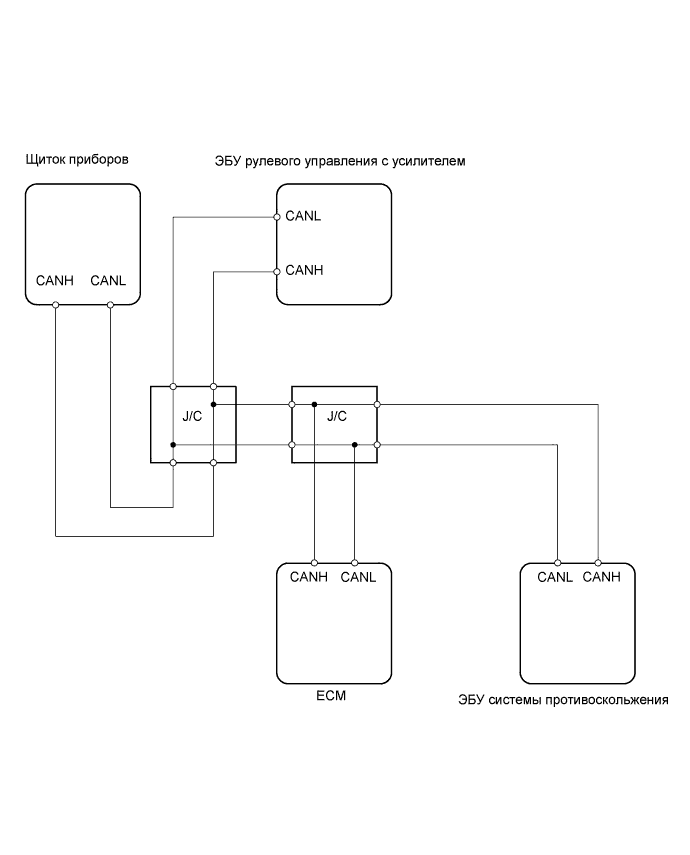

СХЕМА СОЕДИНЕНИЙ


Toyota Rav4. Aca30, 33, 38 Ala30.Рулевое Управление С Усилителем .Система Рулевого Управления С Электроусилителем. Dtc U0073/49 Шина Передачи Данных Блока Управления Отключена


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНОВА ПРОВЕРЬТЕ DTC

  1. Проверьте наличие кода DTC

    OK:
    DTC не выводится.


OK
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
NG

ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN"
