СИСТЕМА ОСВЕЩЕНИЯ - Цепь лампы освещения углубления для ног


ОПИСАНИЕ

Главный ЭБУ кузова получает информацию от позиционного переключателя замка двери и замка зажигания и включает подсветку всех подножек.

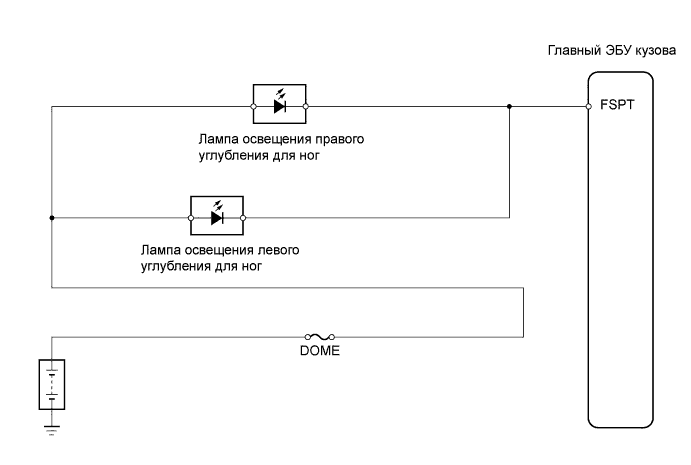

СХЕМА СОЕДИНЕНИЙ


Toyota Rav4. Aca30, 33, 38 Ala30.Освещение.Система Освещения.Система Освещения Цепь Лампы Освещения Углубления Для Ног


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ГЛАВНЫЙ ЭБУ КУЗОВА)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и установите главный выключатель портативного диагностического прибора в положение ON (ВКЛ).

  1. Выберите в режиме ACTIVE TEST указанный ниже параметр, после чего проверьте, работает ли реле.

    Главный ЭБУ кузова
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    Step Light
    		Включение / выключение освещения углубления для ног
    		-
    OK:
    Фары (LOW - ближний свет) включаются.


OK
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
NG


2.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (DOME)

  1. Извлеките предохранитель DOME из блока реле № 2 моторного отсека.

  1. Измерьте сопротивление предохранителя.

    Номинальное сопротивление:
    Менее 1 Ом


NG
ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
OK


3.ПРОВЕРЬТЕ ЛАМПУ ОСВЕЩЕНИЯ УГЛУБЛЕНИЯ ДЛЯ НОГ

  1. Снимите лампу освещения углубления для ног.

  1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 2, а отрицательный (-) вывод – к контакту 1 и убедитесь, что лампа включается.

    OK:
    Лампа включается.


NG
ЗАМЕНИТЕ ЛАМПУ ОСВЕЩЕНИЯ УГЛУБЛЕНИЯ ДЛЯ НОГ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (АККУМУЛЯТОРНАЯ БАТАРЕЯ - ГЛАВНЫЙ ЭБУ КУЗОВА)
Toyota Rav4. Aca30, 33, 38 Ala30.Освещение.Система Освещения.Система Освещения Цепь Лампы Освещения Углубления Для Ног

  1. Подсоедините лампу освещения углубления для ног.

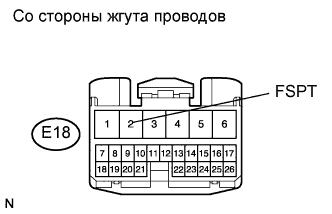

  1. Отсоедините разъем Е18 главного ЭБУ кузова.

  1. Измерьте напряжение на разъеме со стороны жгута проводов.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Заданные условия
    E18-2 (FSPT) - масса
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ
OK

ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ (ГЛАВНЫЙ ЭБУ КУЗОВА)
