СИСТЕМА ПОСАДКИ И ЗАПУСКА - Не включается зуммер системы дистанционной блокировки дверей


ОПИСАНИЕ

Зуммер системы дистанционной блокировки дверей оповещает водителя обо всех предупреждениях системы посадки и запуска. ЭБУ сертификации определяет необходимость включения зуммера дистанционной блокировки дверей в соответствии с условиями предупреждения.

СХЕМА СОЕДИНЕНИЙ

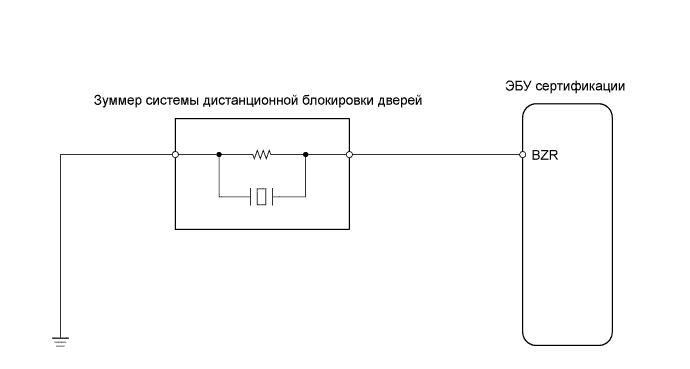

Toyota Rav4. Aca30, 33, 38 Ala30.Дверной Замок.Система Управления Замками Дверей.Система Посадки И Запуска Не Включается Зуммер Системы Дистанционной Блокировки Дверей


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ВЫПОЛНИТЕ ПРОВЕРКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЗУММЕРА СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ)

  1. Выберите режим ACTIVE TEST, с помощью портативного диагностического прибора подайте команду управления, после чего проверьте, работает ли система дистанционной блокировки дверей.

    ЭБУ сертификации:
    Параметр / Устройство
    		Описание проверки
    		Замечание по диагностике
    Buzzer Resp Sound
    		Зуммер системы дистанционной блокировки дверей ON (ВКЛ) / OFF(ВЫКЛ)
    		-
    OK:
    Зуммер системы дистанционной блокировки дверей работает.


OK
ЗАМЕНИТЕ БЛОК ОБЪЕДИНЕНИЯ ЭБУ (ЭБУ СЕРТИФИКАЦИИ)
NG


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СЕРТИФИКАЦИИ - ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ И МАССА)
Toyota Rav4. Aca30, 33, 38 Ala30.Дверной Замок.Система Управления Замками Дверей.Система Посадки И Запуска Не Включается Зуммер Системы Дистанционной Блокировки Дверей

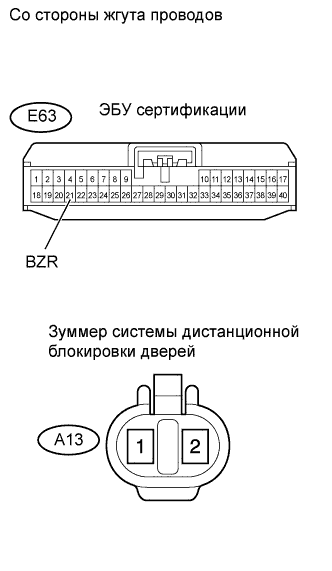

  1. Отсоедините разъем E63 ЭБУ.

  1. Отсоедините разъем зуммера А13.

  1. Измерьте сопротивление разъемов со стороны жгута проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    BZR (E63-21) - A13-1
    		Менее 1 Ом
    A13-2 - масса
    BZR (E63-21) или A13-1 - масса
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ
Toyota Rav4. Aca30, 33, 38 Ala30.Дверной Замок.Система Управления Замками Дверей.Система Посадки И Запуска Не Включается Зуммер Системы Дистанционной Блокировки Дверей

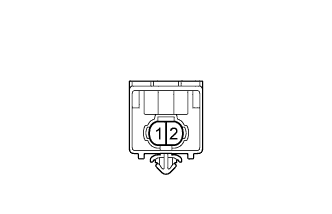

  1. Снимите зуммер системы дистанционной блокировки дверей.

  1. Измерьте сопротивление зуммера.

    УКАЗАНИЕ:
    Цепь зуммера встроена в ЭБУ, сам зуммер в ЭБУ не встроен. При подаче напряжения от аккумуляторной батареи непосредственно на зуммер, зуммер не звучит.
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    1 - 2
    		Примерно 1 кОм


NG
ЗАМЕНИТЕ ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ
OK

ЗАМЕНИТЕ БЛОК ОБЪЕДИНЕНИЯ ЭБУ (ЭБУ СЕРТИФИКАЦИИ)
