ПРОТИВОУГОННАЯ СИСТЕМА - Цепь сирены противоугонной системы |
ОПИСАНИЕ
Сирена противоугонной системы оснащена встроенной батареей. В случае разрыва цепи питания от аккумуляторной батареи автомобиля или линий связи сирена противоугонной системы определяет это и включается. Хотя сирена противоугонной системы обычно включается по сигналу с ЭБУ противоугонной системы, она может работать и от встроенной батареи в случае обрыва цепи аккумуляторной батареи автомобиля.ЭБУ противоугонной системы направляет сигнал готовности на сирену противоугонной системы, а при переключении в состояние неготовности направляет на сирену сигнал неготовности. Кроме того, в состоянии срабатывания сигнализации ЭБУ противоугонной системы может включать сирену противоугонной системы направляя на нее сигнал срабатывания сигнализации.

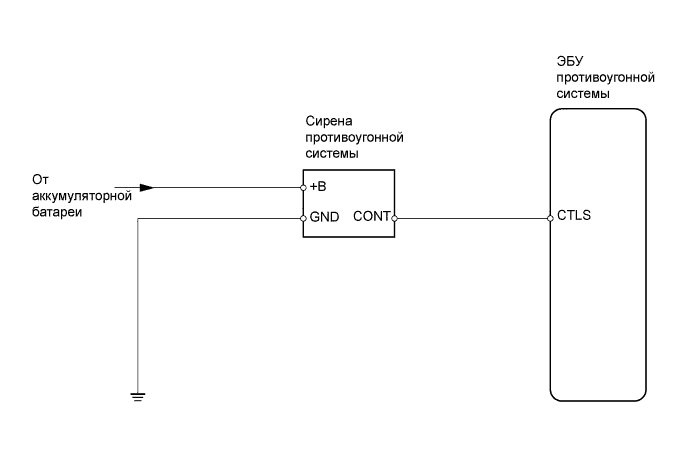

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

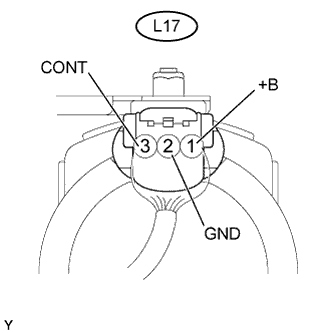

| 1.ПРОВЕРЬТЕ СИРЕНУ ПРОТИВОУГОННОЙ СИСТЕМЫ |
Измерьте напряжение на сирене.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
L17-1 (+B) – масса
| Всегда
| 10-14 В
|
L17-2 (GND) - масса
| Всегда
| Менее 1 В
|
L17-3 (CONT) - масса
| При переходе из состояния готовности или подготовки к включению в состояние неготовности (1)
| Форма сигнала (1) показана на графике
|
При переходе из состояния подготовки к включению в состояние неготовности (2)
| Форма сигнала (2) показана на графике
|
Нормальное состояние
| Приблиз. 1,4 В
|
| | ЗАМЕНИТЕ СИРЕНУ ПРОТИВОУГОННОЙ СИСТЕМЫ |
|
|

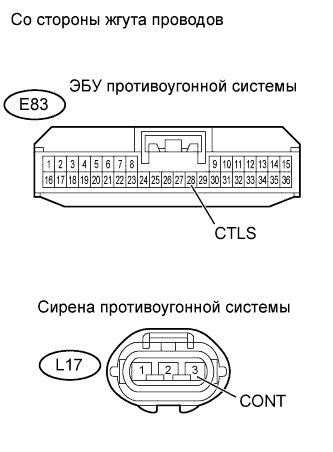

| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ ПРОТИВОУГОННОЙ СИСТЕМЫ - СИРЕНА ПРОТИВОУГОННОЙ СИСТЕМЫ) |
Отсоедините разъем E83 ЭБУ.
Отсоедините разъем L17 сирены.
Измерьте сопротивление разъемов со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
E83-28 (CTLS) - L17-3 (CONT)
| Менее 1 Ом
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ |
|
|

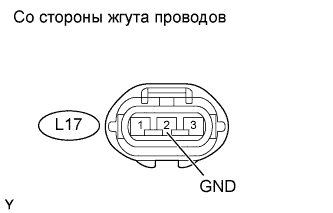

| 3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (СИРЕНА ПРОТИВОУГОННОЙ СИСТЕМЫ - МАССА) |
Отсоедините разъем L17 сирены.
Измерьте сопротивление разъема со стороны жгута проводов.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Заданные условия
|
L17-2 (GND) - масса
| Менее 1 Ом
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ |
|
|
| OK |
|
|
|
| ЗАМЕНИТЕ ЭБУ ПРОТИВОУГОННОЙ СИСТЕМЫ |
|
