ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для левостороннего рулевого управления)
ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для правостороннего рулевого управления)

Электродвигатель И Тяга Переднего Стеклоочистителя -- Проверка

1. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для левостороннего рулевого управления)

Toyota Rav4. Aca30, 33, 38 Ala30.Стеклоочистители И Стеклоомыватели .Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Электродвигатель И Тяга Переднего Стеклоочистителя Проверка

Проверьте работу на низких оборотах.

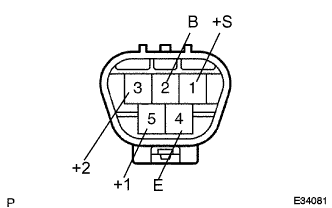

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 5 (+1), а отрицательный (-) вывод – к контакту 4 (Е), после чего проверьте работу двигателя на низкой скорости.
  OK:
  Электродвигатель работает на низкой скорости.

Проверьте работу на высокой скорости.
1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 3 (+2), а отрицательный (-) вывод – к контакту 4 (Е), после чего проверьте работу двигателя на высокой скорости.
  OK:
  Электродвигатель работает на высокой скорости.

Проверьте работу автоматического ограничителя хода.
1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 5 (+1), а отрицательный (-) вывод – к контакту 4 (E). Во время работы электродвигателя на низких оборотах (LO) отсоедините контакт 5 (+1) так, чтобы остановить электродвигатель стеклоочистителя в любом положении, кроме положения автоматического ограничителя хода.
2. С помощью SST соедините контакты 1 (+S) и 5 (+1). Затем соедините положительный (+) вывод аккумуляторной батареи к контакту 2 (В), а отрицательный (-) вывод - к контакту 4 (Е), чтобы возобновить работу электродвигателя на низкой скорости.
  Специальный инструмент (SST):
  09843-18040

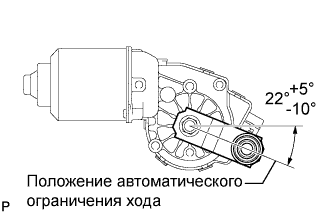

3. Проверьте автоматическую остановку электродвигателя в положении автоматического ограничителя хода.
  OK:
  См. рисунок.
  Если результат проверки не отвечает требованиям, замените электродвигатель в сборе.

2. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для правостороннего рулевого управления)

Проверьте работу на низкой скорости.

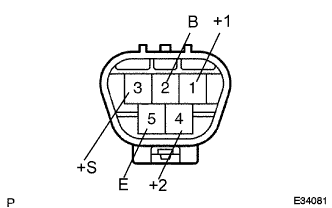

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1 (+1), а отрицательный (-) вывод – к контакту 5 (Е), после чего проверьте работу двигателя на низкой скорости.
  OK:
  Электродвигатель работает на низкой скорости.

Проверьте работу на высокой скорости.
1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 4 (+2), а отрицательный (-) вывод – к контакту 5 (Е), после чего проверьте работу двигателя на высокой скорости.
  OK:
  Электродвигатель работает на высокой скорости.

Проверьте работу автоматического ограничителя хода.
1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1 (+1), а отрицательный (-) вывод – к контакту 5 (E). Во время работы электродвигателя на низкой скорости (LO) отсоедините контакт 1 (+1) так, чтобы остановить электродвигатель стеклоочистителя в любом положении, кроме положения автоматического ограничителя хода.
2. С помощью SST соедините контакты 3 (+S) и 1 (+1). Затем соедините положительный (+) вывод аккумуляторной батареи к контакту 2 (В), а отрицательный (-) вывод - к контакту 5 (Е), чтобы возобновить работу электродвигателя на низкой скорости.
  Специальный инструмент (SST):
  09843-18040

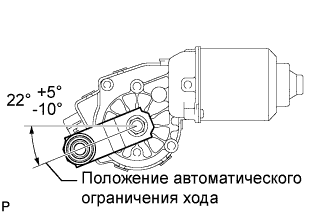

3. Проверьте автоматическую остановку электродвигателя в положении автоматического ограничителя хода.
  OK:
  См. рисунок.
  Если результат проверки не отвечает требованиям, замените электродвигатель в сборе.
