Аудиовизуальная Система Цепь Освещения

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (РАДИОПРИЕМНИК – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

ПРОВЕРЬТЕ ОБОРУДОВАНИЕ АВТОМОБИЛЯ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ - РАДИОПРИЕМНИК)

ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕВОМ КОЛЕСЕ

ПРОВЕРЬТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ

ОПИСАНИЕ

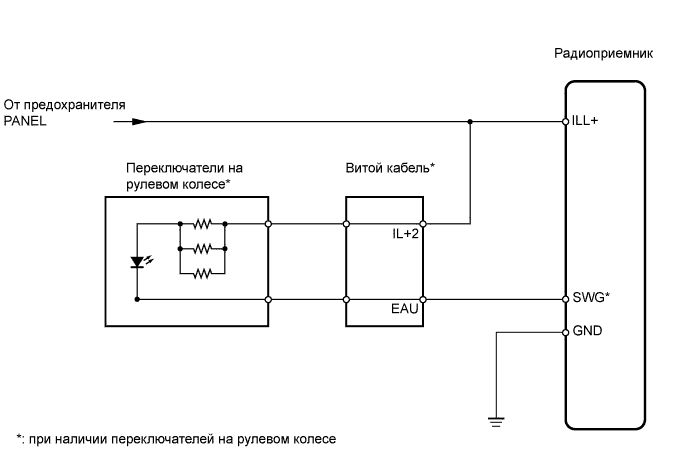

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

Автомобиль оборудован системой SRS, включающей в себя подушки безопасности. Прежде чем приступать к обслуживанию (в том числе, снятию или установке деталей), прочтите информацию о мерах безопасности при работе с системой SRS (см. стр. RAV4_ACA30 RM000000XFC00HX.html).

1. Отсоедините разъем E90 приемника.


2. Измерьте сопротивление и напряжение на разъеме со стороны жгута проводов.



   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   E90-7 (GND) - масса	Менее 1 Ом

   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E90-10 (ILL+) - масса	Переключатель освещения в положении OFF	Менее 1 В
   E90-10 (ILL+) - масса	Переключатель освещения в положении TAIL или HEAD	10-14 В

1. Проверьте, оборудован ли автомобиль переключателями на рулевом колесе.


   Результат

   Результат	Следующий шаг
   При наличии переключателей на рулевом колесе	А
   Без переключателей на рулевом колесе	B

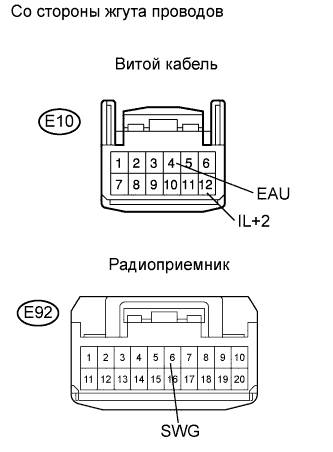

1. Отсоедините кабельный разъем E10.


2. Отсоедините разъем Е49 радиоприемника.


3. Измерьте сопротивление и напряжение на разъемах со стороны жгута проводов.



   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   E10-4 (EAU) - E92-6 (SWG)	Менее 1 Ом

   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E10-12 (IL+2) - масса	Переключатель освещения TAIL или HEAD	10-14 В

1. Отсоедините разъем переключателя.


2. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 5 (ILL+), а отрицательный (-) – к контакту 8 (EAU) разъема переключателя.


3. Убедитесь, что подсветка переключателя включается.


   OK:

   Подсветка переключателя на рулевом колесе включается.

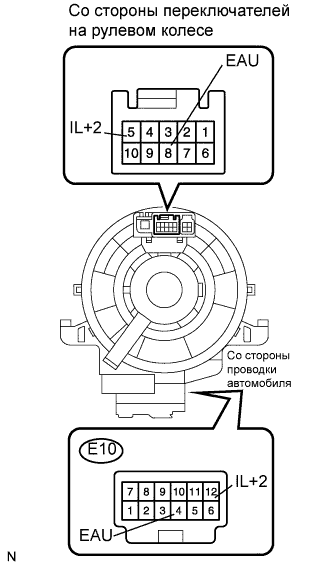

1. Отсоедините кабельный разъем.


2. Измерьте сопротивление кабеля.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Заданные условия
   E10-4 (EAU) - 8 (EAU)	Менее 1 Ом
   E10-12 (IL+2) - 5 (IL+2)	Менее 1 Ом
