Выверните 3 винта и снимите воздуховод.

Отсоедините разъем.

Выверните 2 винта и снимите сервопривод заслонки.

Выверните 4 винта и снимите кронштейн.

Отсоедините разъем.

Выверните 2 винта и снимите сервопривод заслонки.

• ПРИМЕЧАНИЕ:

• После снятия сервопривода заслонки не меняйте положение сервопривода.

Снимите уплотнение.

Отцепите 3 захвата и снимите обивку.

Выверните болт и 2 винта.

С помощью плоскогубцев зажмите захваты фиксаторов и сдвиньте 2 фиксатора.

Снимите зажим.

Отсоедините сливной шланг.

Снимите трубку и обвязку системы кондиционирования в сборе.

Снимите с трубки и обвязки системы кондиционирования в сборе 2 кольцевых уплотнения.

Выверните винт.

Освободите захват и откройте зажим подогревателя.

Снимите радиатор отопителя.

Освободите 2 захвата и снимите зажим подогревателя.

Выверните 3 винта и снимите кронштейн.

Выверните 3 винта и снимите задний вентилятор с электродвигателем.

Выверните 2 винта и снимите контроллер электродвигателя вентилятора.

Снимите 2 зажима.

Освободите 3 зажима и отсоедините жгут проводов системы кондиционирования от корпуса заднего кондиционера.

Выверните 12 винтов и снимите левый корпус заднего кондиционера.

С помощью шестигранного ключа на 4 мм выверните 2 болта с шестигранной головкой.

Снимите расширительный клапан.

Снимите испаритель с правого корпуса заднего кондиционера.

Снимите с испарителя 2 кольцевых уплотнения.

Поверните наконечник датчика в направлении, указанном на рисунке стрелкой, чтобы снять его с пластины кронштейна.

Отцепите 2 захвата и снимите датчик.

Освободите 13 фиксаторов и снимите верхнее уплотнение кронштейна радиатора.

Запустите двигатель.

Включите компрессор системы кондиционирования в следующих условиях:

В результате большая часть компрессорного масла из разных узлов системы кондиционирования будет собрана в компрессоре системы кондиционирования.

• ПРИМЕЧАНИЕ:

• Нет необходимости включать компрессор системы кондиционирования, если кондиционер не работает вследствие блокировки компрессора и иных причин.

Выключите двигатель.

Соберите хладагент из системы кондиционирования с помощью установки регенерации хладагента.

• УКАЗАНИЕ:

• Устройство сбора/регенерации хладагента следует использовать в соответствии с руководством по эксплуатации изготовителя.

Для моделей с 1GR-FE:

Слейте охлаждающую жидкость двигателя .

Для моделей с 2TR-FE:

Слейте охлаждающую жидкость двигателя .

Для моделей с 1KD-FTV:

Слейте охлаждающую жидкость двигателя .

Для моделей с 5L-E:

Слейте охлаждающую жидкость двигателя .

для сидений с ручным приводом:

Снимите заднее сиденье № 2 в сборе .

Для сиденья с электроприводом:

Снимите заднее сиденье № 2 в сборе .

Для моделей с противоположно расположенными сиденьями:

Снимите заднее сиденье № 2 в сборе .

для сидений раздельного типа 60/40 с двойным складыванием с левой стороны:

Снимите спинку заднего сиденья № 1 в сборе .

для сидений раздельного типа 60/40 с двойным складыванием с правой стороны:

Снимите спинку заднего сиденья № 1 в сборе .

С помощью отвертки освободите 2 захвата и снимите заднюю накладку порога пола № 1.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности.

Снимите заднюю крышку.

Освободите 4 захвата и снимите накладку.

Выверните болт и снимите защелку ремня для удержания багажа и переднюю облицовочную накладку багажного отделения.

Освободите фиксатор и снимите панель полки багажного отделения № 1.

Освободите 5 фиксаторов и 4 захвата и снимите заднюю опорную пластину коврика заднего пола.

Выверните 3 болта и снимите боковую направляющую пола.

Освободите 4 захвата и снимите задний напольный коврик.

Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности заднего сиденья № 1.

Снимите защелку облицовочной панели багажного отделения, повернув ее по часовой стрелке.

С помощью отвертки отцепите 2 захвата и снимите колпачок крепления задней крышки № 1.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью отвертки освободите 2 захвата и снимите переднюю боковую облицовочную накладку полки багажного отделения.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью отвертки освободите 2 захвата и снимите заглушку верхнего поручня.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Выверните 2 болта и снимите верхний поручень.

Для моделей без заднего сиденья № 2:

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

Освободите 6 захватов и 2 направляющих и отсоедините опору рычага фиксации спинки заднего сиденья.

Выверните 4 болта и винты.

Ослабьте 5 фиксаторов и 8 захватов.

Отсоедините все разъемы.

Пропустите опору рычага фиксации спинки заднего сиденья через боковую облицовочную панель полки багажного отделения и снимите боковую облицовочную панель полки багажного отделения.

Для моделей с задним сиденьем № 2:

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 2.

Выверните 2 болта и винт.

Ослабьте 4 фиксатора и 8 захватов.

Отсоедините все разъемы и снимите боковую облицовочную панель полки багажного отделения.

Выверните болт.

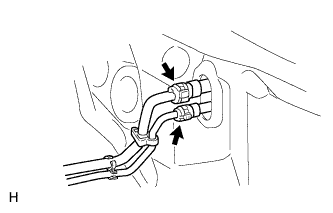

Отсоедините трубку и обвязку системы кондиционирования в сборе.

• ПРИМЕЧАНИЕ:

Снимите с трубки и обвязки системы кондиционирования в сборе 2 кольцевых уплотнения.

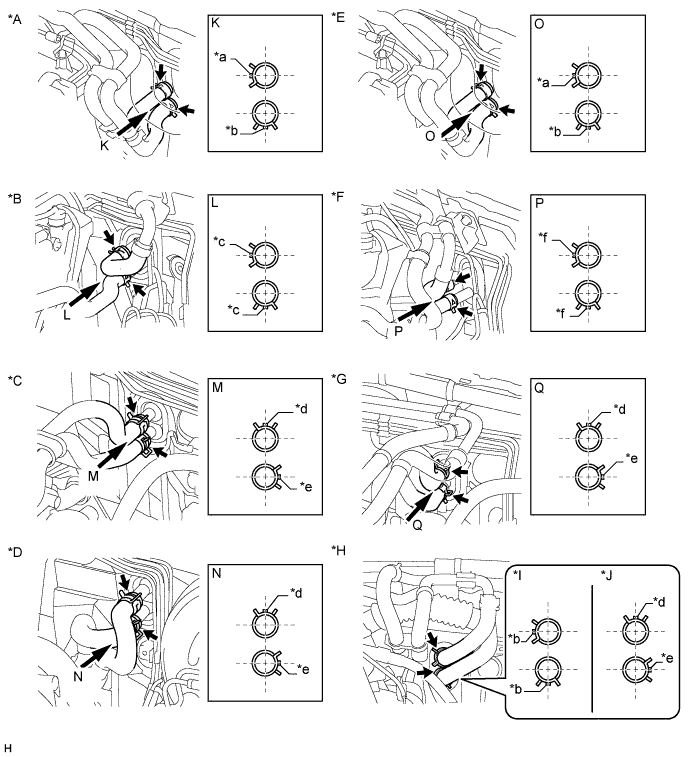

С помощью плоскогубцев зажмите захваты фиксаторов и сдвиньте 2 фиксатора.

Отсоедините входной патрубок отопителя и выходной патрубок отопителя.

Освободите 2 фиксатора.

Освободите захват и снимите воздуховод.

Отцепите 2 фиксатора и снимите воздуховод.

Освободите 2 захвата и снимите пластину охладителя.

Поверните низ боковых частей воздуховода и снимите воздуховод.

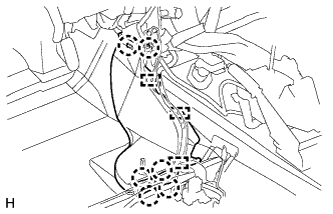

Отсоедините 3 разъема и освободите 3 зажима.

Выверните 5 болтов и снимите задний кондиционер.

Отсоедините разъем.

• ПРИМЕЧАНИЕ:

• При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Выверните 17 болтов и снимите подушку безопасности занавесочного типа.

Отсоедините фиксатор и снимите воздуховод.

Отсоедините фиксатор и снимите воздуховод.

Отсоедините фиксатор и снимите воздуховод.

Отсоедините фиксатор и снимите воздуховод.

Отцепите 4 фиксатора и снимите воздуховод.

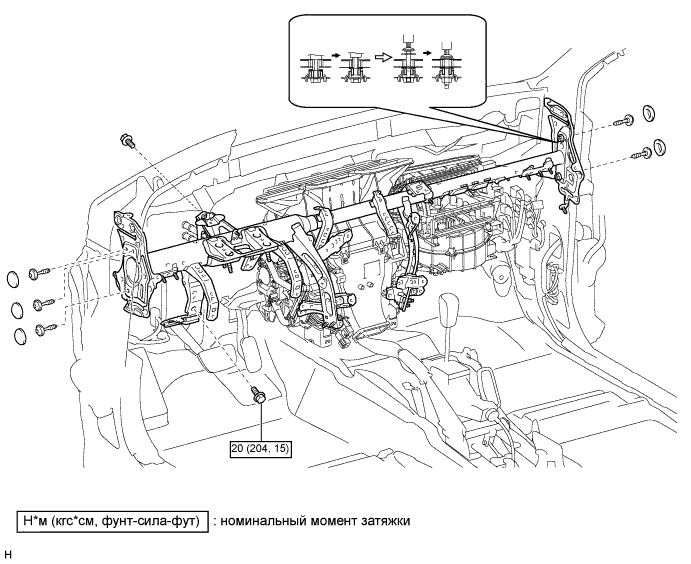

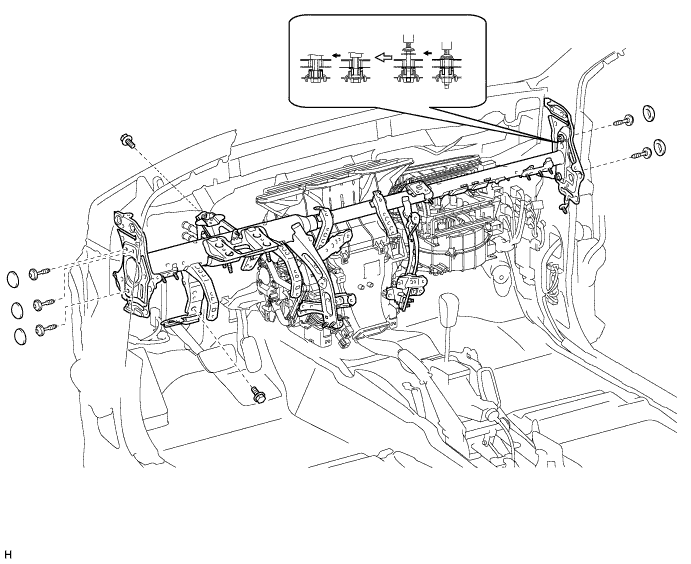

Установите усиление панели приборов и закрепите его 2 захватами.

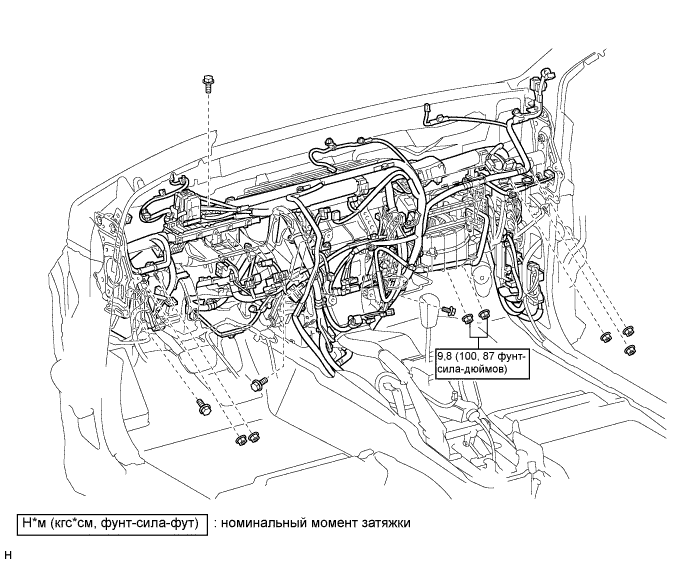

Заверните 5 болтов.

• Момент затяжки:
• 9,8 N*m{ 100 kgf*cm, 87 in.*lbf}

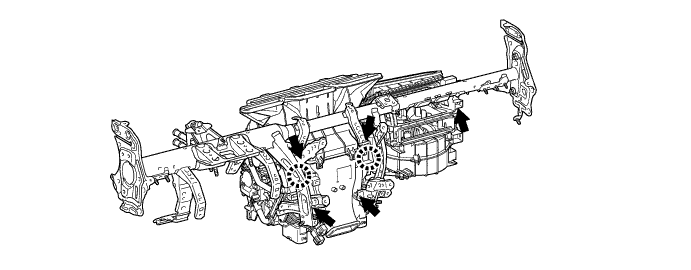

Установите усиление панели приборов в сборе с кондиционером.

Установите воздуховод № 1 в сборе и введите в зацепление 3 захвата.

Установите воздуховод № 2 в сборе и введите в зацепление 2 захвата.

Заверните винт.

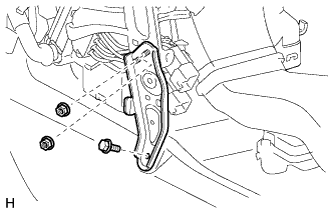

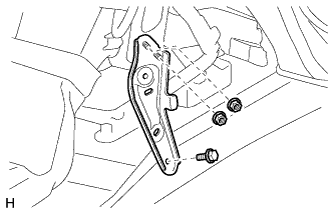

Установите левый кронштейн опоры панели приборов № 1 и закрепите его 2 гайками и болтом.

Установите правый кронштейн опоры панели приборов № 1 и закрепите его 2 гайками и болтом.

Установите воздуховод № 1 вещевого ящика в облицовке туннеля пола и закрепите его фиксатором.

Установите задний воздуховод № 3, закрепив его 6 захватами и 3 зажимами.

Установите задний воздуховод № 3, закрепив его 6 захватами и 1 зажимами.

Установите передний напольный коврик.

Для сиденья с ручным приводом:

Установите левое переднее сиденье в сборе .

Для сиденья с электроприводом:

Установите левое переднее сиденье в сборе .

Для сидений с функцией облегчения посадки "Walk In":

Установите левое переднее сиденье в сборе .

Для сиденья с ручным приводом:

Установите правое переднее сиденье в сборе .

Для сиденья с электроприводом:

Установите правое переднее сиденье в сборе .

Для сидений с функцией облегчения посадки "Walk In":

Установите правое переднее сиденье в сборе .

Для моделей с наклонной телескопической рулевой колонкой с ручным приводом:

Установите рулевую колонку в сборе .

Для моделей с наклонной телескопической рулевой колонкой с электроприводом:

Установите рулевую колонку в сборе .

Установите панель приборов в сборе .

Установите электродвигатель стеклоочистителя ветрового стекла .

Подсоедините 2 патрубка отопителя.

С помощью плоскогубцев зажмите захваты фиксаторов и сдвиньте 2 фиксатора.

Нанесите необходимое количество компрессорного масла на 2 новых кольцевых уплотнения и пригоночные поверхности трубки и обвязки системы кондиционирования.

• Компрессорное масло:
• ND-OIL 8 или аналогичное

Установите 2 кольцевых уплотнения на трубку и обвязку системы кондиционирования.

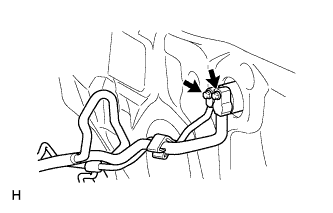

Подсоедините трубку и обвязку системы кондиционирования в сборе.

Вверните 2 болта.

• Момент затяжки:
• 9,8 N*m{ 100 kgf*cm, 87 in.*lbf}

Установите уплотнительную шайбу.

Установите 2 кольцевых уплотнения на трубку и обвязку системы кондиционирования.

Подсоедините трубку и обвязку системы кондиционирования в сборе с помощью трубного хомута.

• Компрессорное масло:
• ND-OIL 8 или аналогичное

• ПРИМЕЧАНИЕ:

• После подсоединения убедитесь в том, что захват трубного хомута вошел в зацепление.

Используя вакуумный насос, выполните вакуумную очистку.

Заправьте хладагент HFC-134a (R134a).

*1: Для моделей с двигателем 2TR-FE, на которых отсутствуют задний кондиционер и холодильная камера, заправочный объем хладагента меняется в зависимости от региона.

• ПРИМЕЧАНИЕ:

Для моделей с 1GR-FE:

Добавьте охлаждающую жидкость двигателя .

Для моделей с 2TR-FE:

Добавьте охлаждающую жидкость двигателя .

Для моделей с 1KD-FTV:

Добавьте охлаждающую жидкость двигателя .

Для моделей с 5L-E:

Добавьте охлаждающую жидкость двигателя .

После заправки хладагента в течение, по крайней мере, 2 мин. прогрейте двигатель при частоте вращения коленчатого вала 1850 об/мин.

• ПРИМЕЧАНИЕ:

• Во избежание повреждения компрессора при включении системы кондиционирования после снятия и установки трубопроводов хладагента кондиционера (включая компрессор) обязательно прогревайте компрессор.

Для моделей с 1GR-FE:

Проверьте, нет ли утечек охлаждающей жидкости .

Для моделей с 2TR-FE:

Проверьте, нет ли утечек охлаждающей жидкости .

Для моделей с 1KD-FTV:

Проверьте, нет ли утечек охлаждающей жидкости .

Для моделей с 5L-E:

Проверьте, нет ли утечек охлаждающей жидкости .

После заправки газообразного хладагента с помощью галогенного течеискателя проверьте, нет ли утечек хладагента.

Перед проверкой обеспечьте выполнение следующих условий:

С помощью галогенного течеискателя проверьте, нет ли утечки из трубопровода хладагента.

Если в сливном шланге утечка газа не обнаруживается, снимите блок управления электродвигателем вентилятора (сопротивление вентилятора) с блока охлаждения. Вставьте датчик галогенного течеискателя в блок и выполните испытание.

Отсоедините разъем и подождите примерно 20 мин. Поднесите галогенный течеискатель к контактному датчику давления и выполните испытание.

Проверьте контрольную лампу аварийного состояния SRS .

Вставьте датчик в месте, на 1 ребро смещенном вправо или влево относительно предыдущего положения.

• Номинальный размер:

• Участок	Заданные условия
  a	50 мм (1,97 дюйма)
  b	46,7 мм (1,84 дюйма)
  c	33,3 мм (1,31 дюйма)
  d	154,1 мм (6,07 дюйма)
  e	25 мм (0,98 дюйма)

Нанесите необходимое количество компрессорного масла на 2 новых кольцевых уплотнения и пригоночную поверхность трубного соединения.

• Компрессорное масло:
• ND-OIL 8 или аналогичное

Установите 2 кольцевых уплотнения на испаритель.

Установите испаритель.

Введите в зацепление 4 захвата и установите корпус блока.

Заверните 6 винтов.

Совместите канавки на сервоприводе заслонки с выступами на блоке и установите сервопривод заслонки.

Заверните 4 винта.

Совместите канавки на сервоприводе заслонки с выступами на блоке и установите сервопривод заслонки.

Заверните 3 винта.

Установите клапан компенсации расширения.

Нанесите необходимое количество компрессорного масла на 2 новых кольцевых уплотнения и пригоночную поверхность трубного соединения.

• Компрессорное масло:
• ND-OIL 8 или аналогичное

Установите 2 кольцевых уплотнения на трубку и обвязку системы кондиционирования.

С помощью шестигранного ключа на 4 мм вверните 2 болта.

• Момент затяжки:
• 3,5 N*m{ 36 kgf*cm, 31 in.*lbf}

Наложите новую бутиловую ленту.

Установите новое уплотнение.

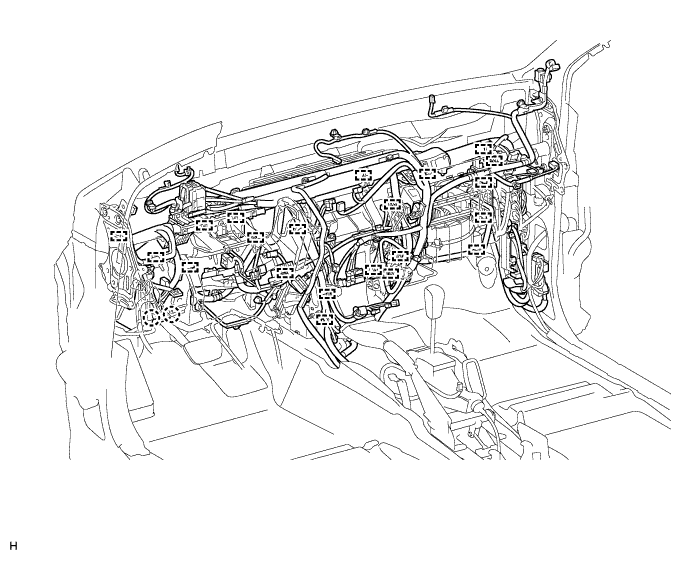

Установите жгут проводов и закрепите его зажимами.

Подсоедините разъемы.

Установите блок радиатора отопителя.

Установите 2 кронштейна радиатора и закрепите их 2 винтами.

Введите в зацепление 2 зажима, чтобы установить устройство быстрого подогрева.

Заверните 2 винта.

Установите сливной шланг кондиционера.

Введите в зацепление 2 захвата, чтобы закрепить шланг аспиратора.

Установите нижнее сопло оттаивателя, закрепив его 6 захвата.

Введите в зацепление 2 захвата, чтобы закрепить вентилятор.

Подсоедините разъем и зажим.

Заверните винт.

• Момент затяжки:
• 2,7 N*m{ 28 kgf*cm, 24 in.*lbf}

Выверните винт.

Отсоедините разъем и зажим.

Освободите 2 захвата и снимите вентилятор в сборе.

Освободите 6 захватов и снимите сопло оттаивателя.

Освободите 2 захвата и снимите шланг аспиратора.

Снимите сливной шланг системы кондиционирования.

Выверните 2 винта.

Освободите 2 захвата и снимите устройство быстрого подогрева.

Выверните 2 винта и снимите 2 кронштейна радиатора.

Снимите блок радиатора отопителя.

Отсоедините разъемы.

Отсоедините зажимы и снимите жгут проводов.

Снимите уплотнение.

Удалите бутиловую ленту.

С помощью шестигранного ключа на 4 мм выверните 2 болта с шестигранной головкой и снимите трубку и обвязку системы кондиционирования в сборе.

Снимите с трубки и обвязки системы кондиционирования в сборе 2 кольцевых уплотнения.

Снимите расширительный клапан.

Выверните 4 винта и снимите сервопривод левой заслонки.

Выверните 3 винта и снимите сервопривод правой заслонки.

Выверните 6 винтов.

Отцепите 4 захвата и снимите корпус блока.

Снимите испаритель.

Снимите с испарителя 2 кольцевых уплотнения.

Снимите термистор системы кондиционирования № 1.

Запустите двигатель.

Включите компрессор системы кондиционирования в следующих условиях:

В результате большая часть компрессорного масла из разных узлов системы кондиционирования будет собрана в компрессоре системы кондиционирования.

• ПРИМЕЧАНИЕ:

• Нет необходимости включать компрессор системы кондиционирования, если кондиционер не работает вследствие блокировки компрессора и иных причин.

Выключите двигатель.

Соберите хладагент из системы кондиционирования с помощью установки регенерации хладагента.

• УКАЗАНИЕ:

• Устройство сбора/регенерации хладагента следует использовать в соответствии с руководством по эксплуатации изготовителя.

Для моделей с 1GR-FE:

Слейте охлаждающую жидкость двигателя .

Для моделей с 1KD-FTV:

Слейте охлаждающую жидкость двигателя .

Для моделей с 2TR-FE:

Слейте охлаждающую жидкость двигателя .

Для моделей с 5L-E:

Слейте охлаждающую жидкость двигателя .

Выверните 2 болта.

Отсоедините трубку и обвязку системы кондиционирования в сборе.

• ПРИМЕЧАНИЕ:

Снимите уплотнительную шайбу.

Снимите с трубки и обвязки системы кондиционирования в сборе 2 кольцевых уплотнения.

С помощью SST снимите трубный хомут.

Закрепите SST на трубном хомуте.

• SST
• 09870-00015
  09870-00025

• УКАЗАНИЕ:

• Ориентации захвата трубного хомута и SST должны соответствовать показанным на этикетке с предупреждением.

Нажмите на SST и расцепите замок хомута.

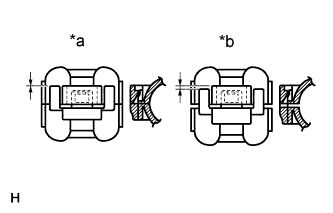

Обозначения на рисунке

*1	Рычаг разблокировки
*a	Нажмите
*b	Вытяните

• ПРИМЕЧАНИЕ:

• Будьте осторожны, чтобы не деформировать трубки при нажатии на SST.

Слегка оттяните SST, нажмите на рычаг разблокировки и снимите трубный хомут с помощью SST.

Снимите трубный хомут с SST.

Отсоедините трубку и обвязку системы кондиционирования в сборе.

• ПРИМЕЧАНИЕ:

• Незамедлительно закройте крышками всю открытую арматуру, чтобы не допустить попадания в систему влаги и грязи.

Снимите уплотнительную шайбу.

С помощью плоскогубцев зажмите захваты фиксаторов и сдвиньте 2 фиксатора.

Отсоедините 2 патрубка отопителя.

Снимите электродвигатель стеклоочистителя ветрового стекла .

Снимите панель приборов .

Для моделей с наклонной телескопической рулевой колонкой с электроприводом:

Снимите рулевую колонку в сборе .

Для моделей с наклонной телескопической рулевой колонкой с ручным приводом:

Снимите рулевую колонку в сборе .

Для сиденья с ручным приводом:

Снимите левое переднее сиденье в сборе .

Для сидений с электроприводом:

Снимите левое переднее сиденье в сборе .

Для сидений с функцией облегчения посадки "Walk In":

Снимите левое переднее сиденье в сборе .

Для сиденья с ручным приводом:

Снимите правое переднее сиденье в сборе .

Для сиденья с электроприводом:

Снимите правое переднее сиденье в сборе .

Для сидений с функцией облегчения посадки "Walk In":

Снимите правое переднее сиденье в сборе .

Освободите 3 зажима и 6 захватов и снимите задний воздуховод № 3.

Освободите 3 зажима и 6 захватов и отсоедините задний воздуховод № 1.

Снимите фиксатор и воздуховод вещевого ящика в облицовке туннеля пола № 1.

Отверните 2 гайки, выверните болт и снимите левый кронштейн опоры панели приборов № 1.

Отверните 2 гайки, выверните болт и снимите правый кронштейн опоры панели приборов № 1.

Освободите 3 захвата и отсоедините воздуховод № 1 в сборе.

Выверните винт.

Освободите 2 захвата и снимите воздуховод № 2 в сборе.

Отсоедините зажимы и разъемы.

Выверните болты, отверните гайки и снимите жгут проводов.

Снимите усиление панели приборов в сборе с кондиционером.

Отсоедините 2 захвата, выверните 5 болтов и снимите усиление панели приборов.

Запустите двигатель.

Включите компрессор системы кондиционирования в следующих условиях:

В результате большая часть компрессорного масла из разных узлов системы кондиционирования будет собрана в компрессоре системы кондиционирования.

• ПРИМЕЧАНИЕ:

• Нет необходимости включать компрессор системы кондиционирования, если кондиционер не работает вследствие блокировки компрессора и иных причин.

Выключите двигатель.

Соберите хладагент из системы кондиционирования с помощью установки регенерации хладагента.

• УКАЗАНИЕ:

• Устройство сбора/регенерации хладагента следует использовать в соответствии с руководством по эксплуатации изготовителя.

Используя вакуумный насос, выполните вакуумную очистку.

Заправьте хладагент HFC-134a (R134a).

*1: Для моделей с двигателем 2TR-FE, на которых отсутствуют задний кондиционер и холодильная камера, заправочный объем хладагента меняется в зависимости от региона.

• ПРИМЕЧАНИЕ:

После заправки хладагента в течение, по крайней мере, 2 мин. прогрейте двигатель при частоте вращения коленчатого вала 1850 об/мин.

• ПРИМЕЧАНИЕ:

• Во избежание повреждения компрессора при включении системы кондиционирования после снятия и установки трубопроводов хладагента кондиционера (включая компрессор) обязательно прогревайте компрессор.

После заправки газообразного хладагента с помощью галогенного течеискателя проверьте, нет ли утечек хладагента.

Перед проверкой обеспечьте выполнение следующих условий:

С помощью галогенного течеискателя проверьте, нет ли утечки из трубопровода хладагента.

Если в сливном шланге утечка газа не обнаруживается, снимите блок управления электродвигателем вентилятора (сопротивление вентилятора) с блока охлаждения. Вставьте датчик галогенного течеискателя в блок и выполните испытание.

Отсоедините разъем и подождите примерно 20 мин. Поднесите галогенный течеискатель к контактному датчику давления и выполните испытание.
