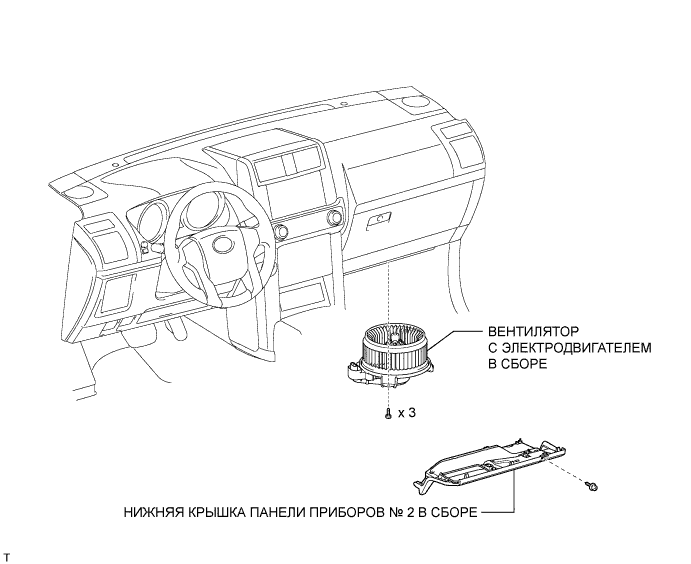

Установите электродвигатель и закрепите его 3 винтами.

Подсоедините разъем и зажим.

Введите в зацепление 3 фиксатора и 2 направляющих, чтобы установить нижнюю крышку панели приборов № 2.

Вверните винт.

Выверните винт.

Освободите 3 фиксатора и 2 направляющих и снимите нижнюю крышку панели приборов № 2.

Отсоедините разъем и зажим.

Выверните 3 болта и снимите двигатель.

Зацепите захват, чтобы закрепить вентилятор.

Подсоедините разъем и зажим.

Заверните винт.

Установите кондиционер .

Установите воздушный фильтр.

Установите корпус фильтра и введите в зацепление 2 захвата.

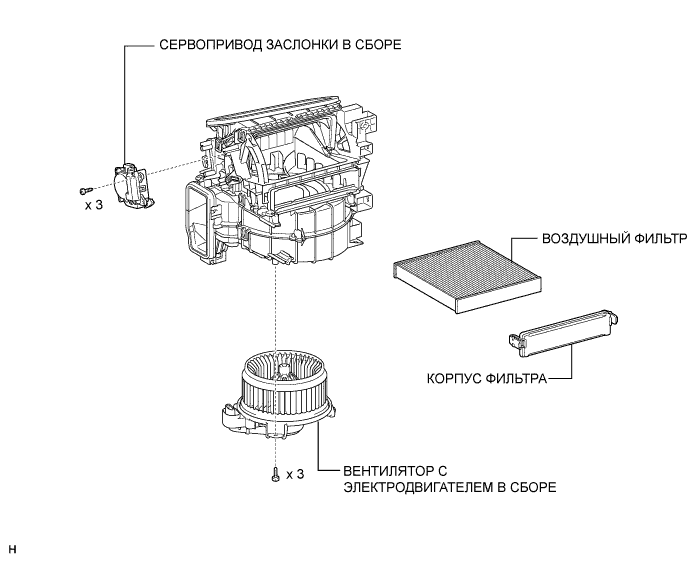

Установите электродвигатель и закрепите его 3 винтами.

Установите сервопривод и закрепите его 3 винтами.

Выверните 3 винта и снимите сервопривод заслонки.

Выверните 3 болта и снимите двигатель.

Освободите 2 захвата и снимите корпус фильтра.

Снимите воздушный фильтр.

Снимите кондиционер .

Выверните винт.

Отсоедините разъем и зажим.

Отцепите захват и снимите вентилятор.

Установите воздуховод и закрепите его 4 фиксаторами.

Установите воздуховод и закрепите его фиксатором.

Установите воздуховод и закрепите его фиксатором.

Установите воздуховод и закрепите его фиксатором.

Установите воздуховод и закрепите его фиксатором.

Установите задний кондиционер на автомобиль и закрепите его 5 болтами.

• Момент затяжки:
• 5,4 N*m{ 55 kgf*cm, 48 in.*lbf}

Подсоедините 3 разъема.

Установите 3 зажима.

Вставьте верхнюю часть воздуховода в воздуховод со стороны крыши и, используя эту точку как центр вращения, поверните воздуховод на место и установите его на задний кондиционер.

Установите пластину охладителя и закрепите ее 2 захватами.

Установите воздуховод и закрепите его 2 фиксаторами.

Установите воздуховод, закрепите его 2 фиксаторами и введите в зацепление зажим.

Установите подушку безопасности занавесочного типа и закрепите ее 17 новыми болтами.

• Момент затяжки:
• 9,8 N*m{ 100 kgf*cm, 87 in.*lbf}

• ПРИМЕЧАНИЕ:

• При установке следите, чтобы подушка безопасности занавесочного типа не перекрутилась.

Подсоедините разъем.

• ПРИМЕЧАНИЕ:

• При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Снимите с трубки виниловую ленту.

Нанесите необходимое количество компрессорного масла на 2 новых кольцевых уплотнения и пригоночные поверхности трубки и обвязки системы кондиционирования.

Установите 2 кольцевых уплотнения на трубку и обвязку системы кондиционирования.

Подсоедините трубку и обвязку системы кондиционирования в сборе.

Заверните болт.

• Момент затяжки:
• 5,4 N*m{ 55 kgf*cm, 48 in.*lbf}

Подсоедините входной патрубок отопителя и выходной патрубок отопителя.

С помощью плоскогубцев зажмите захваты фиксаторов и сдвиньте 2 фиксатора.

Для моделей без заднего сиденья № 2:

Для моделей с задним сиденьем № 2:

Установите верхний поручень и закрепите его 2 болтами.

Введите в зацепление 2 захвата и установите заглушку верхнего поручня.

Введите в зацепление 2 захвата, чтобы закрепить переднюю боковую облицовочную накладку полки багажного отделения

Введите в зацепление 2 захвата, чтобы закрепить колпачок крепления задней крышки № 1.

Установите защелку облицовочной панели багажного отделения № 1, повернув ее по часовой стрелке.

Введите в зацепление 3 захвата, чтобы установить накладку крепления поясного ремня безопасности заднего сиденья № 1.

Введите в зацепление 4 захвата, чтобы установить задний напольный коврик.

Установите боковую направляющую пола, закрепив ее 3 болтами.

Введите в зацепление 5 фиксаторов и 4 захвата, чтобы установить заднюю опорную пластину коврика заднего пола.

Установите панель полки багажного отделения № 1, закрепив ее фиксатором.

Установите защелку ремня для удержания багажа и переднюю облицовочную накладку багажного отделения и закрепите их болтом.

Введите в зацепление 4 захвата для установки колпачка.

Установите заднюю крышку.

Введите в зацепление 3 захвата, чтобы установить накладку крепления поясного ремня безопасности

Для складываемого вдвое раздельного сиденья 60/40 с левой стороны:

Установите спинку заднего сиденья № 1 в сборе .

Для складываемого вдвое раздельного сиденья 60/40 с правой стороны:

Установите спинку заднего сиденья № 1 в сборе .

для сидений раздельного типа 60/40 с двойным складыванием с левой стороны:

Установите спинку заднего сиденья № 1 в сборе .

для сидений раздельного типа 60/40 с двойным складыванием с правой стороны:

Установите спинку заднего сиденья № 1 в сборе .

для сидений с ручным приводом:

Установите заднее сиденье № 2 в сборе .

Для сидений с электроприводом:

Установите заднее сиденье № 2 в сборе .

Для моделей с противоположно расположенными сиденьями:

Установите заднее сиденье № 2 в сборе .

Для моделей с 1GR-FE:

Добавьте охлаждающую жидкость двигателя .

Для моделей с 2TR-FE:

Добавьте охлаждающую жидкость двигателя .

Для моделей с 1KD-FTV:

Добавьте охлаждающую жидкость двигателя .

Для моделей с 5L-E:

Добавьте охлаждающую жидкость двигателя .

Используя вакуумный насос, выполните вакуумную очистку.

Заправьте хладагент HFC-134a (R134a).

*1: Для моделей с двигателем 2TR-FE, на которых отсутствуют задний кондиционер и холодильная камера, заправочный объем хладагента меняется в зависимости от региона.

• ПРИМЕЧАНИЕ:

После заправки хладагента в течение, по крайней мере, 2 мин. прогрейте двигатель при частоте вращения коленчатого вала 1850 об/мин.

• ПРИМЕЧАНИЕ:

• Во избежание повреждения компрессора при включении системы кондиционирования после снятия и установки трубопроводов хладагента кондиционера (включая компрессор) обязательно прогревайте компрессор.

Для моделей с 1GR-FE:

Проверьте, нет ли утечек охлаждающей жидкости .

Для моделей с 2TR-FE:

Проверьте, нет ли утечек охлаждающей жидкости .

Для моделей с 1KD-FTV:

Проверьте, нет ли утечек охлаждающей жидкости .

Для моделей с 5L-E:

Проверьте, нет ли утечек охлаждающей жидкости .

После заправки газообразного хладагента с помощью галогенного течеискателя проверьте, нет ли утечек хладагента.

Перед проверкой обеспечьте выполнение следующих условий:

С помощью галогенного течеискателя проверьте, нет ли утечки из трубопровода хладагента.

Если в сливном шланге утечка газа не обнаруживается, снимите блок управления электродвигателем вентилятора (сопротивление вентилятора) с блока охлаждения. Вставьте датчик галогенного течеискателя в блок и выполните испытание.

Отсоедините разъем и подождите примерно 20 мин. Поднесите галогенный течеискатель к контактному датчику давления и выполните испытание.

Проверьте контрольную лампу аварийного состояния SRS .

Установите верхнее уплотнение кронштейна радиатора и закрепите его 13 фиксаторами.

Введите в зацепление 2 захвата, чтобы закрепить датчик.

Поверните наконечник датчика в направлении, указанном на рисунке стрелкой, чтобы установить его на пластину кронштейна.

Нанесите необходимое количество компрессорного масла на 2 новых кольцевых уплотнения и пригоночную поверхность трубного соединения.

• Компрессорное масло:
• ND-OIL 8 или аналог

Установите 2 кольцевых уплотнения на испаритель.

Установите испаритель на правый корпус заднего кондиционера.

Установите клапан компенсации расширения.

С помощью шестигранного ключа на 4 мм вверните 2 болта с шестигранными головками.

• Момент затяжки:
• 3,5 N*m{ 36 kgf*cm, 31 in.*lbf}

Установите левый корпус заднего кондиционера и закрепите 12 винтами.

Введите в зацепление 3 зажима.

Введите в зацепление 2 зажима и установите жгут проводов системы кондиционирования на корпус заднего кондиционера.

Установите контроллер электродвигателя вентилятора и закрепите 2 винтами.

Установите задний вентилятор с электродвигателем в сборе и закрепите его 3 винтами.

Установите кронштейн и закрепите его 3 винтами.

Введите в зацепление 2 захвата, чтобы установить хомут нагревателя.

Установите блок радиатора на задний охладитель.

Введите в зацепление захват, чтобы закрыть крышку нагревателя.

Заверните винт.

Нанесите необходимое количество компрессорного масла на 2 новых кольцевых уплотнения и пригоночную поверхность трубного соединения.

• Компрессорное масло:
• ND-OIL 8 или аналог

Установите 2 кольцевых уплотнения на обвязку системы кондиционирования.

Установите обвязку системы кондиционирования в сборе.

Совместите белые метки на шлангах с черными метками на трубопроводах и установите обвязку системы кондиционирования в сборе на задний кондиционер.

С помощью плоскогубцев зажмите захваты фиксаторов и сдвиньте 2 фиксатора.

• ПРИМЕЧАНИЕ:

• При установке фиксаторов совместите выступающие части фиксаторов с белыми метками на шлангах.

Закрепите зажим.

Вверните болт и 2 винта.

• Момент затяжки:
• 5,4 N*m{ 55 kgf*cm, 48 in.*lbf}

Введите в зацепление 3 захвата, чтобы установить крышку.

Совместите вырез на шланге с выступом блока и подсоедините сливной шланг.

Установите новое уплотнение.

Выровняйте сервопривод заслонки, как показано на рисунке, и закрепите его 2 винтами.

Подсоедините разъем.

Установите кронштейн и закрепите его 4 винтами.

Расположите сервопривод смесительной заслонки так, чтобы большой зуб шестерни вошел в прорезь, как показано на рисунке, и закрепите сервопривод 2 винтами.

Подсоедините разъем.

Установите воздуховод и закрепите его 3 винтами.
