Датчик Температуры Окружающего Воздуха - Снятие

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ

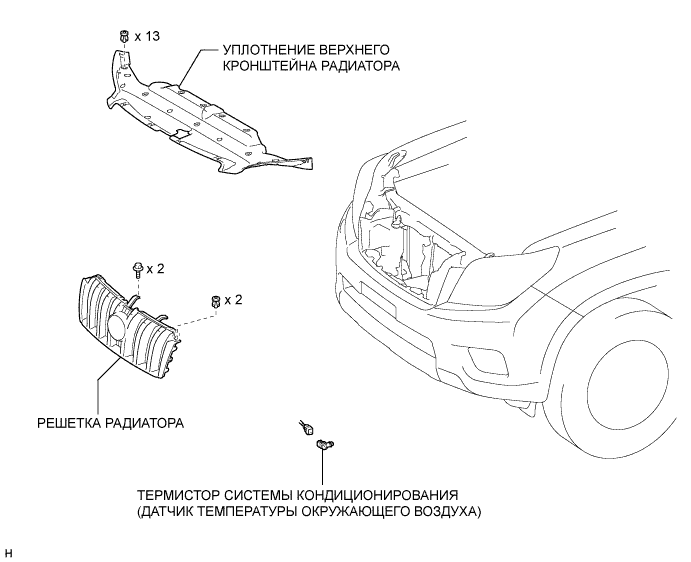

СНИМИТЕ ВЕРХНЕЕ УПЛОТНЕНИЕ КРОНШТЕЙНА РАДИАТОРА

СНИМИТЕ РЕШЕТКУ РАДИАТОРА

СНИМИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА)

ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА - СНЯТИЕ

1. СНИМИТЕ ВЕРХНЕЕ УПЛОТНЕНИЕ КРОНШТЕЙНА РАДИАТОРА

Освободите 13 фиксаторов и снимите верхнее уплотнение кронштейна радиатора.

2. СНИМИТЕ РЕШЕТКУ РАДИАТОРА

Снимите решетку радиатора .

3. СНИМИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА)
Датчик Температуры Окружающего Воздуха - Снятие. СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем.

С помощью отвертки освободите зажим и снимите датчик.

  • УКАЗАНИЕ:
  • Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Датчик Температуры В Салоне (Задний) - Установка

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ

УСТАНОВИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ)

ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ (задний) - УСТАНОВКА

  • УКАЗАНИЕ:
Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.
Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.
1. УСТАНОВИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ)

Подсоедините разъем.

Введите в зацепление 4 захвата, чтобы закрепить датчик.

Датчик Температуры В Салоне (Задний) - Проверка

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ

ПРОВЕРЬТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ)

ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ (задний) - ПРОВЕРКА

1. ПРОВЕРЬТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ)
Датчик Температуры В Салоне (Задний) - Проверка. СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораСостояние Заданные условия
    1 - 210°C (50°F)3,00-3,73 кОм
    1 - 215°C (59°F)2,45-2,88 кОм
    1 - 220°C (68°F)1,95-2,30 кОм
    1 - 225°C (77°F)1,60-1,80 кОм
    1 - 230°C (86°F)1,28 - 1,47 кОм
    1 - 235°C (95°F)1,00 - 1,22 кОм
    1 - 240°C (104°F)0,80 - 1,00 кОм
    1 - 245°C (113°F)0,65 - 0,85 кОм
    1 - 250°C (122°F)0,50 - 0,70 кОм
    1 - 255°C (131°F)0,44 - 0,60 кОм
    1 - 260°C (140°F)0,36–0,50 кОм
  • УКАЗАНИЕ:
  • По мере увеличения температуры сопротивление уменьшается (см. график).
  • ПРИМЕЧАНИЕ:
Даже легкое касание датчика может вызвать изменение величины сопротивления. Поэтому всегда удерживайте датчик за разъем.
В процессе измерения сопротивления температура датчика должна совпадать с температурой окружающего воздуха.

Если результат не соответствует требованиям, замените термистор системы кондиционирования (датчик температуры в салоне).

Обозначения на рисунке
*aУстройство с неподсоединенным жгутом проводов
(термистор системы кондиционирования (датчик температуры в салоне))
*bСопротивление, кОм
*cТемпература, °C (°F)

Датчик Температуры В Салоне (Задний) - Снятие

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ

СНИМИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ)

ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ (задний) - СНЯТИЕ

  • УКАЗАНИЕ:
Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.
Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.
1. СНИМИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ)
Датчик Температуры В Салоне (Задний) - Снятие. СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Наклейте защитную клейкую ленту вокруг термистора системы кондиционирования.

С помощью отвертки отцепите 4 захвата и снимите датчик, а затем отсоедините разъем.

  • УКАЗАНИЕ:
  • Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
Обозначения на рисунке
*1Защитная клейкая лента

Датчик Температуры В Салоне (Передний) - Установка

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ

УСТАНОВИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ)

УСТАНОВИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

УСТАНОВИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

УСТАНОВИТЕ ОБЛИЦОВКУ ОТДЕЛОЧНОЙ НАКЛАДКИ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)

УСТАНОВИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ ОБЛИЦОВКИ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с левосторонним рулевым управлением)

ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ (передний) - УСТАНОВКА

  • УКАЗАНИЕ:
Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.
Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.
1. УСТАНОВИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ)

Установите термистор кондиционера и закрепите его 2 захватами.

Подсоедините разъем и шланг.

2. УСТАНОВИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

Подсоедините разъем.

Установите щиток приборов и закрепите его 4 винтами.

3. УСТАНОВИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

Подсоедините все разъемы.

Установите отделочную накладку панели приборов и закрепите ее 4 фиксаторами.

4. УСТАНОВИТЕ ОБЛИЦОВКУ ОТДЕЛОЧНОЙ НАКЛАДКИ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)

Подсоедините все разъемы.

Установите облицовку отделочной накладки панели приборов и закрепите ее 4 фиксаторами.

5. УСТАНОВИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ ОБЛИЦОВКИ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с левосторонним рулевым управлением)

Установите декоративный элемент отделочной накладки панели приборов и введите в зацепление 3 фиксатора.

6. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ
  • ПРИМЕЧАНИЕ:
  • После подсоединения провода необходимо инициализировать некоторые системы .

Датчик Температуры В Салоне (Передний) - Проверка

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ

ПРОВЕРЬТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ)

ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ (передний) - ПРОВЕРКА

1. ПРОВЕРЬТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ)
Датчик Температуры В Салоне (Передний) - Проверка. СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораСостояние Заданные условия
    1 - 210°C (50°F)3,00-3,73 кОм
    15°C (59°F)2,45-2,88 кОм
    20°C (68°F)1,95-2,30 кОм
    25°C (77°F)1,60-1,80 кОм
    30°C (86°F)1,28 - 1,47 кОм
    35°C (95°F)1,00 - 1,22 кОм
    40°C (104°F)0,80 - 1,00 кОм
    45°C (113°F)0,65 - 0,85 кОм
    50°C (122°F)0,50 - 0,70 кОм
    55°C (131°F)0,44 - 0,60 кОм
    60°C (140°F)0,36–0,50 кОм
  • УКАЗАНИЕ:
  • По мере увеличения температуры сопротивление уменьшается (см. график).
  • ПРИМЕЧАНИЕ:
Даже легкое касание датчика может вызвать изменение величины сопротивления. Поэтому всегда удерживайте датчик за разъем.
В процессе измерения сопротивления температура датчика должна совпадать с температурой окружающего воздуха.

Если результат не соответствует требованиям, замените термистор системы кондиционирования (датчик температуры в салоне).

Обозначения на рисунке
*aУстройство с отсоединенным жгутом проводов
(термистор системы кондиционирования (датчик температуры в салоне))
*bСопротивление, кОм
*cТемпература, °C (°F)

Датчик Температуры В Салоне (Передний) - Снятие

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ

ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

СНИМИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ ОБЛИЦОВКИ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с левосторонним рулевым управлением)

СНИМИТЕ ОБЛИЦОВКУ ОТДЕЛОЧНОЙ НАКЛАДКИ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)

СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ

СНИМИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

СНИМИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ)

ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ (передний) - СНЯТИЕ

  • УКАЗАНИЕ:
Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.
Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.
1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
  • ПРИМЕЧАНИЕ:
После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи.
После подсоединения провода необходимо инициализировать некоторые системы .
2. СНИМИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ ОБЛИЦОВКИ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с левосторонним рулевым управлением)
Датчик Температуры В Салоне (Передний) - Снятие. СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Наложите защитную ленту вокруг декоративного элемента отделочной накладки панели приборов.

Обозначения на рисунке
*1Защитная клейкая лента

С помощью съемника молдингов освободите 3 фиксатора и снимите декоративный элемент отделочной накладки панели приборов.

3. СНИМИТЕ ОБЛИЦОВКУ ОТДЕЛОЧНОЙ НАКЛАДКИ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)
Датчик Температуры В Салоне (Передний) - Снятие. СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Освободите 4 фиксатора.

Отсоедините все разъемы и снимите облицовку отделочной накладки панели приборов.

4. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ
Датчик Температуры В Салоне (Передний) - Снятие. СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Освободите 4 фиксатора.

Отсоедините все разъемы и снимите отделочную накладку панели приборов.

5. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ
Датчик Температуры В Салоне (Передний) - Снятие. СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Наклейте защитную клейкую ленту, как показано на рисунке.

Обозначения на рисунке
*1Защитная клейкая лента

Освободите 4 захвата.

Датчик Температуры В Салоне (Передний) - Снятие. СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Освободите 4 захвата.

Открепите 2 фиксатора и 2 направляющие.

Отсоедините разъем и снимите отделочную панель.

6. СНИМИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ
Датчик Температуры В Салоне (Передний) - Снятие. СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Выверните 4 винта.

Отсоедините разъем и снимите щиток приборов.

7. СНИМИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ)
Датчик Температуры В Салоне (Передний) - Снятие. СИСТЕМА ОТОПЛЕНИЯ / КОНДИЦИОНИРОВАНИЯ. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем и шланг.

Освободите 2 захвата и снимите термистор системы кондиционирования.
