| 1. СНИМИТЕ ЗАДНИЙ КОНДИЦИОНЕР В СБОРЕ |
Снимите задний охладитель в сборе .
| 1. УСТАНОВИТЕ КОНДИЦИОНЕР |
Установите кондиционер .
| 1. УСТАНОВИТЕ ТЕРМИСТОР КОНДИЦИОНЕРА № 1 |
Вставьте датчик в месте, на 1 ребро смещенном вправо или влево относительно предыдущего положения.
| Участок | Заданные условия |
| a | 50 мм (1,97 дюйма) |
| b | 46,7 мм (1,84 дюйма) |
| c | 33,3 мм (1,31 дюйма) |
| d | 154,1 мм (6,07 дюйма) |
| e | 25 мм (0,98 дюйма) |
| *1 | 1 ребро |
| 2. УСТАНОВИТЕ ИСПАРИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 В СБОРЕ |
Нанесите необходимое количество компрессорного масла на 2 новых кольцевых уплотнения и пригоночную поверхность трубного соединения.
Установите 2 кольцевых уплотнения на испаритель.
Установите испаритель.
Введите в зацепление 4 захвата и установите корпус блока.
Заверните 6 винтов.
| 3. УСТАНОВИТЕ СЕРВОПРИВОД ЛЕВОЙ ЗАСЛОНКИ В СБОРЕ |
Совместите канавки на сервоприводе заслонки с выступами на блоке и установите сервопривод заслонки.
| *A | для автоматического кондиционера | - | - |
| *a | Со стороны кондиционера | *b | Со стороны сервопривода заслонки |
Заверните 4 винта.
| 4. УСТАНОВИТЕ СЕРВОПРИВОД ЗАСЛОНКИ В СБОРЕ Правая сторона |
Совместите канавки на сервоприводе заслонки с выступами на блоке и установите сервопривод заслонки.
| *a | Со стороны кондиционера | *b | Со стороны сервопривода заслонки |
Заверните 3 винта.
| 5. УСТАНОВИТЕ КЛАПАН КОМПЕНСАЦИИ РАСШИРЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |
Установите клапан компенсации расширения.
| 6. УСТАНОВИТЕ ТРУБКУ И ОБВЯЗКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |
Нанесите необходимое количество компрессорного масла на 2 новых кольцевых уплотнения и пригоночную поверхность трубного соединения.
Установите 2 кольцевых уплотнения на трубку и обвязку системы кондиционирования в сборе.
С помощью шестигранного ключа на 4 мм вверните 2 болта.
Наложите новую бутиловую ленту.
Установите новое уплотнение.
| 7. УСТАНОВИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |
Установите жгут проводов и закрепите его зажимами.
Подсоедините разъемы.
| 8. УСТАНОВИТЕ БЛОК РАДИАТОРА ОТОПИТЕЛЯ |
Установите радиатор.
Установите 2 кронштейна и закрепите их 2 винтами.
| 9. УСТАНОВИТЕ УСТРОЙСТВО БЫСТРОГО ПОДОГРЕВА В СБОРЕ (для моделей с подогревателем PTC) |
Введите в зацепление 2 зажима, чтобы установить устройство быстрого подогрева.
Заверните 2 винта.
| 10. УСТАНОВИТЕ СЛИВНОЙ ШЛАНГ КОНДИЦИОНЕРА |
Установите сливной шланг кондиционера.
| 11. УСТАНОВИТЕ ШЛАНГ АСПИРАТОРА |
Введите в зацепление 2 захвата, чтобы закрепить шланг аспиратора.
| 12. УСТАНОВИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ |
Установите нижнее сопло оттаивателя, закрепив его 6 захватами.
| 13. УСТАНОВИТЕ ВЕНТИЛЯТОР В СБОРЕ |
Введите в зацепление 2 захвата, чтобы закрепить вентилятор.
Заверните винт.
| 1. ПРОВЕРЬТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| 1 - 2 | -10°C (14°F) | 7,30 - 9,10 кОм |
| 1 - 2 | -5°C (23°F) | 5,65 - 6,95 кОм |
| 1 - 2 | 0°C (32°F) | 4,40 - 5,35 кОм |
| 1 - 2 | 5°C (41°F) | 3,40 - 4,15 кОм |
| 1 - 2 | 10°C (50°F) | 2,70-3,25 кОм |
| 1 - 2 | 15°C (59°F) | 2,14 - 2,58 кОм |
| 1 - 2 | 20°C (68°F) | 1,71 - 2,05 кОм |
| 1 - 2 | 25°C (77°F) | 1,38 - 1,64 кОм |
| 1 - 2 | 30°C (86°F) | 1,11 - 1,32 кОм |
Если результат не соответствует требованиям, замените термистор системы кондиционирования № 1.

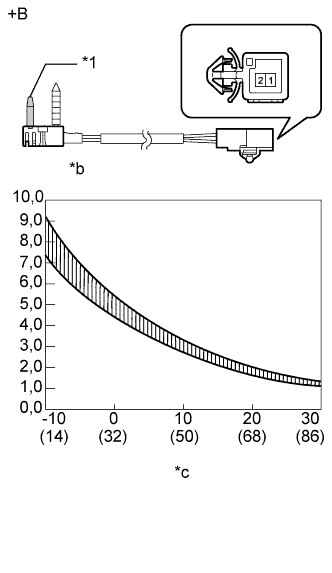

| *1 | Датчик |
| *a | Устройство с отсоединенным жгутом проводов (термистор системы кондиционирования № 1) |
| *b | Сопротивление, кОм |
| *c | Температура, °C (°F) |
| 1. СНИМИТЕ ВЕНТИЛЯТОР В СБОРЕ |
Выверните винт.
Отсоедините разъем и зажим.
Освободите 2 захвата и снимите вентилятор в сборе.
| 2. СНИМИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ |
Освободите 6 захватов и снимите сопло оттаивателя.
| 3. СНИМИТЕ ШЛАНГ АСПИРАТОРА |
Освободите 2 захвата и снимите шланг аспиратора.
| 4. СНИМИТЕ СЛИВНОЙ ШЛАНГ КОНДИЦИОНЕРА |
Снимите сливной шланг системы кондиционирования.
| 5. СНИМИТЕ УСТРОЙСТВО БЫСТРОГО ПОДОГРЕВА В СБОРЕ (для моделей с подогревателем PTC) |
Выверните 2 винта.
Освободите 2 захвата и снимите устройство быстрого подогрева.
| 6. СНИМИТЕ БЛОК РАДИАТОРА ОТОПИТЕЛЯ |
Выверните 2 винта и снимите 2 кронштейна радиатора.
Снимите блок радиатора отопителя.
| 7. СНИМИТЕ ЖГУТ ПРОВОДОВ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |
Отсоедините разъемы.
Отсоедините зажимы и снимите жгут проводов.
| 8. СНИМИТЕ ТРУБКУ И ОБВЯЗКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ |
Снимите уплотнение.
Удалите бутиловую ленту.
С помощью шестигранного ключа на 4 мм выверните 2 болта с шестигранной головкой и снимите трубку и обвязку системы кондиционирования в сборе.
| 9. СНИМИТЕ КЛАПАН КОМПЕНСАЦИИ РАСШИРЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ |
Снимите с трубки и обвязки системы кондиционирования в сборе 2 кольцевых уплотнения.
Снимите расширительный клапан.
| 10. СНИМИТЕ СЕРВОПРИВОД ЛЕВОЙ ЗАСЛОНКИ В СБОРЕ |
Выверните 4 винта и снимите сервопривод левой заслонки.
| 11. СНИМИТЕ СЕРВОПРИВОД ПРАВОЙ ЗАСЛОНКИ В СБОРЕ |
Выверните 3 винта и снимите сервопривод правой заслонки.
| 12. СНИМИТЕ ИСПАРИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 В СБОРЕ |
Выверните 6 винтов.
Отцепите 4 захвата и снимите корпус блока.
Снимите испаритель.
Снимите с испарителя 2 кольцевых уплотнения.
| 13. СНИМИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 |
Снимите термистор системы кондиционирования № 1.
| 1. СНИМИТЕ УСТАНОВКУ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА |
Снимите кондиционер в сборе .

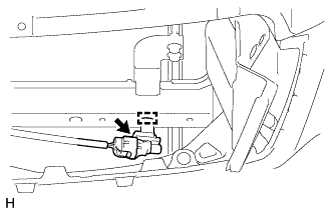

| 1. УСТАНОВИТЕ ТЕРМИСТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА) |
Установите датчик и закрепите его зажимом.
Подсоедините разъем.
| 2. УСТАНОВИТЕ РЕШЕТКУ РАДИАТОРА |
Установите решетку радиатора .
| 3. УСТАНОВИТЕ ВЕРХНЕЕ УПЛОТНЕНИЕ КРОНШТЕЙНА РАДИАТОРА |
Установите верхнее уплотнение кронштейна радиатора и закрепите его 13 фиксаторами.
| 1. ПРОВЕРЬТЕ ТЕРМИСТОР КОНДИЦИОНЕРА (ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
| Контакты для подключения диагностического прибора | Состояние | Заданные условия |
| 1 - 2 | 10°C (50°F) | 3,00-3,73 кОм |
| 15°C (59°F) | 2,45-2,88 кОм | |
| 20°C (68°F) | 1,95-2,30 кОм | |
| 25°C (77°F) | 1,60-1,80 кОм | |
| 30°C (86°F) | 1,28 - 1,47 кОм | |
| 35°C (95°F) | 1,00 - 1,22 кОм | |
| 40°C (104°F) | 0,80 - 1,00 кОм | |
| 45°C (113°F) | 0,65 - 0,85 кОм | |
| 50°C (122°F) | 0,50 - 0,70 кОм | |
| 55°C (131°F) | 0,44 - 0,60 кОм | |
| 60°C (140°F) | 0,36–0,50 кОм |
Если результат не соответствует требованиям, замените термистор системы кондиционирования (датчик температуры окружающего воздуха).
| *a | Устройство с отсоединенным жгутом проводов (термистор системы кондиционирования (датчик температуры окружающего воздуха)) |
| *b | Место размещения датчика |
| *c | Сопротивление, кОм |
| *d | Температура, °C (°F) |
