Установите розетку и закрепите ее 4 захватами.

Подсоедините разъем.

Введите в зацепление 8 захватов и установите держатель.

Введите в зацепление 2 захвата и установите крышку розетки.

Введите в зацепление захват, чтобы закрепить разъем электрического ввода.

Подсоедините разъем.

Введите в зацепление 8 захватов и установите держатель.

Наклейте защитную клейкую ленту вокруг держателя силовой розетки.

С помощью съемника молдингов отцепите 8 захватов и снимите держатель.

Отсоедините разъем.

С помощью отвертки освободите захват и снимите разъем электрического ввода.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Отцепите 2 захвата и снимите крышку розетки.

Наклейте защитную клейкую ленту вокруг держателя силовой розетки.

С помощью съемника молдингов отцепите 8 захватов и снимите держатель.

Отсоедините разъем.

Отцепите 4 захвата и снимите розетку.

Введите в зацепление 2 захвата и установите крышку розетки.

Введите в зацепление захват, чтобы закрепить разъем электрического ввода.

Подсоедините все разъемы.

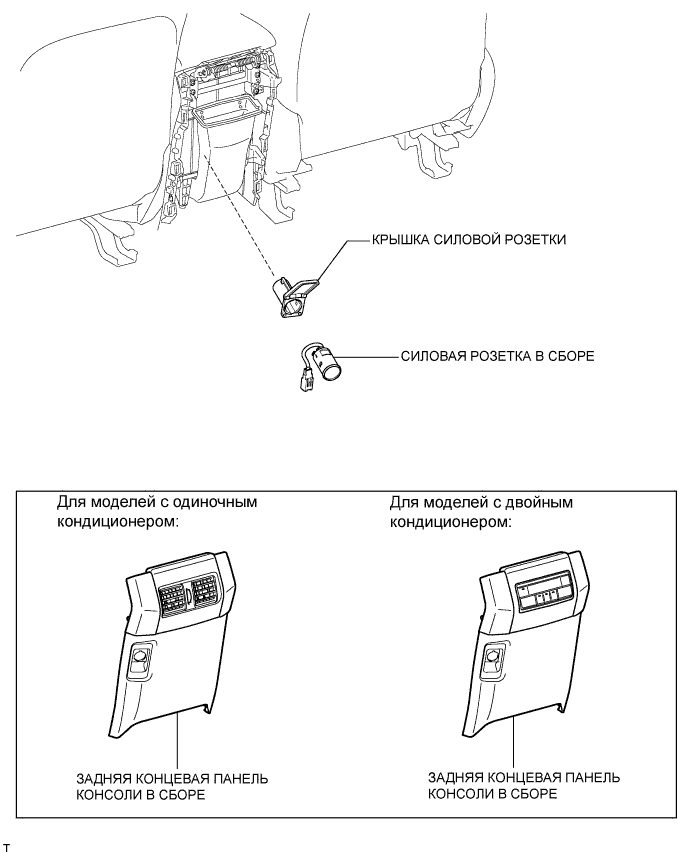

Установите заднюю концевую панель консоли и закрепите ее 4 фиксаторами и 4 захватами.

Ослабьте 4 фиксатора и 4 захвата.

Отсоедините все разъемы и снимите заднюю концевую панель консоли.

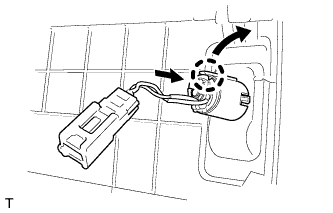

Оттянув захват силовой розетки в направлении стрелки, отожмите силовую розетку внутрь камеры, чтобы снять ее.

Отцепите 2 захвата и снимите крышку розетки.

Введите в зацепление 2 захвата и установите крышку розетки.

Введите в зацепление захват, чтобы закрепить разъем электрического ввода.

Подсоедините все разъемы.

Введите в зацепление 8 фиксаторов и 2 захвата и установите облицовку панели пола.

Установите рукоятку рычага переключения передач и поверните ее в направлении, указанном стрелкой.

Подсоедините все разъемы.

Введите в зацепление 8 фиксаторов и 2 захвата и установите облицовку панели пола.

Установите рукоятку рычага переключения передач и поверните ее в направлении, указанном стрелкой.

Установите чехол лючка рычага переключения передач на рукоятку рычага переключения передач.

Введите в зацепление 5 фиксаторов, чтобы установить переднюю накладку верхней облицовки панели пола.

Подсоедините разъем.

Введите в зацепление 4 фиксатора, чтобы установить крайнюю отделочную накладку панели приборов.

Введите в зацепление 4 фиксатора, чтобы установить крайнюю отделочную накладку панели приборов.

Подсоедините разъем.

Установите интегрированную панель управления в сборе и введите в зацепление 4 фиксатора.

Освободите 4 фиксатора.

Отсоедините разъем и снимите интегрированную панель управления в сборе.

Освободите 4 фиксатора и снимите крайнюю отделочную накладку панели приборов.

Освободите 4 фиксатора.

Отсоедините разъем и снимите крайнюю отделочную накладку панели приборов.

Наклейте защитную ленту вокруг передней накладки верхней облицовки панели пола.

Освободите 5 фиксаторов.

Отсоедините все разъемы и снимите переднюю накладку верхней облицовки панели пола.

Сдвиньте вниз чехол лючка рычага переключения передач.

Поверните рукоятку рычага переключения передач в направлении, указанном стрелкой, и снимите рукоятку.

Наклейте защитную клейкую ленту вокруг облицовки панели пола.

С помощью съемника молдингов расцепите 8 фиксаторов и 2 захвата.

Отсоедините все разъемы и снимите облицовку панели пола.

Поверните рукоятку рычага переключения передач в направлении, указанном стрелкой, и снимите рукоятку.

Наклейте защитную клейкую ленту вокруг облицовки панели пола.

С помощью съемника молдингов расцепите 8 фиксаторов и 2 захвата.

Отсоедините все разъемы и снимите облицовку панели пола.

Оттянув захват силовой розетки в направлении стрелки, отожмите силовую розетку внутрь камеры, чтобы снять ее.

Отцепите 2 захвата и снимите крышку розетки.

Установите инвертор напряжения и закрепите его 2 болтами.

• Момент затяжки:
• 7,5 N*m{ 76 kgf*cm, 66 in.*lbf}

Подсоедините разъем.

Подсоедините разъем.

Введите в зацепление 9 захватов и 11 фиксаторов, чтобы установить боковую облицовочную панель полки багажного отделения.

Вверните 3 болта и 2 винта.

Установите напольное крепление ремня безопасности заднего сиденья № 1 и закрепите его болтом.

• Момент затяжки:
• 42 N*m{ 428 kgf*cm, 31 ft.*lbf}

Установите напольное крепление наружных ремней безопасности передних сидений и закрепите его болтом.

• Момент затяжки:
• 42 N*m{ 428 kgf*cm, 31 ft.*lbf}

Введите в зацепление 3 захвата, чтобы установить накладку крепления поясного ремня безопасности.

Введите в зацепление 6 захватов и 2 направляющих, чтобы установить карман в задней боковой облицовочной панели.

Введите в зацепление 2 захвата, чтобы закрепить переднюю боковую облицовочную накладку полки багажного отделения.

Введите в зацепление 2 захвата, чтобы закрепить колпачок крепления задней крышки.

Установите защелку облицовочной панели багажного отделения № 1 так, чтобы она была расположена горизонтально.

Установите задний напольный коврик.

Введите в зацепление 6 захватов, чтобы установить заднюю опорную пластину коврика заднего пола.

Заверните 5 винтов.

Введите в зацепление 2 захвата, чтобы установить накладку установочной пластины коврика.

Установите заднюю крышку.
