ЗАЩИТНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ - УСТАНОВКА
- УКАЗАНИЕ:
1. УСТАНОВИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
Для моделей с левосторонним рулевым управлением:
Введите в зацепление 2 направляющие, чтобы установить защитную накладку панели приборов.
Установите 2 кронштейна и закрепите их 4 болтами и 2 гайками.
Подсоедините разъемы и введите в зацепление зажимы и захваты.
Вверните 2 болта <G- подушки безопасности пассажира.
- Момент затяжки:
- 20 N*m{ 204 kgf*cm, 15 ft.*lbf}
Вверните 6 болтов <Е- и заверните гайку <F-.
Установите передний напольный коврик.
*1 | Болт <E- | *2 | Гайка <F- |
*3 | Болт <G- | *4 | Направляющая |
*5 | Кронштейн | - | - |
Для моделей с правосторонним рулевым управлением:
Введите в зацепление 2 направляющие, чтобы установить защитную накладку панели приборов.
Установите 2 кронштейна и закрепите их 4 болтами и 2 гайками.
Подсоедините разъемы и введите в зацепление зажимы и захваты.
Вверните 2 болта <G- подушки безопасности пассажира.
- Момент затяжки:
- 20 N*m{ 204 kgf*cm, 15 ft.*lbf}
Вверните 6 болтов <Е- и заверните гайку <F-.
Установите передний напольный коврик.
*1 | Болт <E- | *2 | Гайка <F- |
*3 | Болт <G- | *4 | Направляющая |
*5 | Кронштейн | - | - |
2. УСТАНОВИТЕ ПЕРЕДНЮЮ НАПОЛЬНУЮ ОПОРУ ДЛЯ НОГИ |
Для моделей с левосторонним рулевым управлением:
Установите переднюю напольную опору для ноги .
Для моделей с правосторонним рулевым управлением:
Установите переднюю напольную опору для ноги .
3. УСТАНОВИТЕ ЛЕВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ |
для сидений с ручным приводом:
Установите переднее сиденье в сборе .
Для сидений с электроприводом:
Установите переднее сиденье в сборе .
4. УСТАНОВИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ |
Для сиденья с ручным приводом:
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
Для сидений с электроприводом:
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
Для сидений с функцией облегчения посадки "Walk In":
Установите переднее сиденье в сборе .
5. УСТАНОВИТЕ ПЕРЕДНИЙ ДИНАМИК № 3 В СБОРЕ |
Введите в зацепление фиксатор и захват, чтобы установить передний динамик № 3.
Подсоедините разъем.
6. УСТАНОВИТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ |
Введите в зацепление фиксатор и захват, чтобы установить передний динамик № 3.
Подсоедините разъем.
7. УСТАНОВИТЕ ПАНЕЛЬ ДИНАМИКА ПАНЕЛИ ПРИБОРОВ № 1 |
Введите в зацепление 2 фиксатора, захват и 2 направляющие, чтобы установить панель динамика панели приборов № 1.
8. УСТАНОВИТЕ ПАНЕЛЬ ДИНАМИКА ПАНЕЛИ ПРИБОРОВ № 2 |
- УКАЗАНИЕ:
- При установке панели динамиков на панель приборов № 1 действуйте аналогичным образом.
9. УСТАНОВИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ № 1 В СБОРЕ НА ПАНЕЛЬ ПРИБОРОВ |

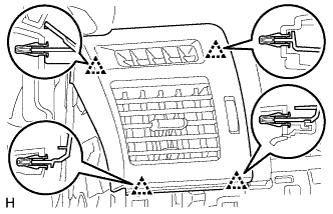

Введите в зацепление 4 фиксатора, чтобы закрепить воздуховод с дефлектором № 1 панели приборов.
10. УСТАНОВИТЕ ДЕФЛЕКТОР № 2 ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
- УКАЗАНИЕ:
- При установке дефлектора панели приборов № 1 действуйте аналогичным образом.
11. УСТАНОВИТЕ ПЕРЕДНИЙ ДИНАМИК № 4 В СБОРЕ |
Подсоедините разъем динамика.
Совместите динамик с установочными шпильками на панели приборов и временно установите динамик.
Установите передний динамик № 4 и закрепите его 2 болтами.
- ПРИМЕЧАНИЕ:
12. УСТАНОВИТЕ ВЕРХНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Введите в зацепление 8 фиксаторов и 2 направляющих, чтобы установить верхнюю отделочную накладку панели приборов.
13. УСТАНОВИТЕ РАДИОПРИЕМНИК В СБОРЕ (для моделей с аудиосистемой) |
Верхняя сторона:
Установите радиоприемник в сборе .
Нижняя сторона:
Установите радиоприемник в сборе .
14. УСТАНОВИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей без аудиосистемы) |
Введите в зацепление 3 фиксатора и направляющую, чтобы установить нижнюю центральную отделочную накладку панели приборов.
Вверните 2 болта <Е-.
15. УСТАНОВИТЕ ВСПОМОГАТЕЛЬНЫЙ ИНДИКАТОР В СБОРЕ (для моделей с дисплеем, без системы навигации) |

Подсоедините разъемы.
Вставьте вспомогательный индикатор и введите в зацепление 10 фиксаторов на его обратной стороне.
Установите вспомогательный индикатор и закрепите его 2 болтами.
- Момент затяжки:
- 12 N*m{ 122 kgf*cm, 9 ft.*lbf}
16. УСТАНОВИТЕ ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ (для моделей с дисплеем, с системой навигации) |

Введите в зацепление 6 захватов, чтобы установить центральный воздуховод с дефлектором панели приборов.
17. УСТАНОВИТЕ КРЫШКУ ОТВЕРСТИЯ РАДИОПРИЕМНИКА (для моделей без аудиосистемы) |
Установите открывающуюся крышку тюнера и закрепите ее 4 болтами.
18. УСТАНОВИТЕ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей без дисплея) |
Введите в зацепление 10 фиксаторов для установки центральной отделочной накладки панели приборов.
19. СНИМИТЕ ЭБУ МУЛЬТИМЕДИЙНОГО ИНТЕРФЕЙСА |
Установите ЭБУ мультимедийного интерфейса и закрепите его 2 гайками.
- Момент затяжки:
- 5,5 N*m{ 56 kgf*cm, 49 in.*lbf}
Подсоедините 3 разъема.
20. СНИМИТЕ ЭБУ ПОЛНОГО ПРИВОДА |
Установите ЭБУ полного привода и закрепите его болтом.
- Момент затяжки:
- 13 N*m{ 127 kgf*cm, 9 ft.*lbf}
Подсоедините 2 разъема.
21. УСТАНОВИТЕ ЭБУ ПЕРЕКЛЮЧАТЕЛЯ ПОМОЩИ ПРИ ДВИЖЕНИИ |
Закрепите ЭБУ переключателя помощи при движении болтом.
- Момент затяжки:
- 13 N*m{ 127 kgf*cm, 9 ft.*lbf}
Подсоедините разъем.
22. УСТАНОВИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ |

Подсоедините все разъемы.
Установите дверцу перчаточного ящика и введите в зацепление 5 зажима и захват.
Вверните 2 болта <C- и 2 винта <A- или <B-.
*1 | Болт |
*2 | Винт |
23. УСТАНОВИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ ПАНЕЛИ ПРИБОРОВ |
Установите 5 фиксаторов для установки декоративного элемента панели приборов.
24. УСТАНОВИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ |
Подсоедините разъем.
Введите в зацепление 5 фиксаторов, захват и 3 направляющие, чтобы установить боковую панель приборов.
25. УСТАНОВИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ |
Подсоедините разъем.
Установите щиток приборов и закрепите его 4 винтами.
26. УСТАНОВИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ |
Введите в зацепление 4 захвата, 2 фиксатора и 2 направляющих, чтобы установить отделочную накладку панели приборов.
27. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ |

Подсоедините разъем.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
Установите подушку безопасности в сборе и закрепите ее 4 болтами.
- Момент затяжки:
- 10 N*m{ 102 kgf*cm, 7 ft.*lbf}
28. УСТАНОВИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Подсоедините все разъемы и все кабели.
Для моделей без подушки безопасности для защиты коленей:
Установите нижнюю отделочную накладку панели приборов и закрепите ее 7 фиксаторами.
Для моделей с подушкой безопасности для защиты коленей:
Установите нижнюю отделочную накладку панели приборов и закрепите ее 14 фиксаторами.
Вверните 2 болта <C-.
Введите в зацепление 2 захвата, чтобы закрыть крышку.
29. УСТАНОВИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Подсоедините все разъемы.
Установите отделочную накладку панели приборов и закрепите ее 4 фиксаторами.
30. УСТАНОВИТЕ ОБЛИЦОВКУ ОТДЕЛОЧНОЙ НАКЛАДКИ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением) |
Подсоедините все разъемы.
Установите облицовку отделочной накладки панели приборов и закрепите ее 4 фиксаторами.
31. УСТАНОВИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ ОБЛИЦОВКИ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с левосторонним рулевым управлением) |
Установите декоративный элемент отделочной накладки панели приборов и введите в зацепление 3 фиксатора.
32. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ |
Введите в зацепление 5 фиксаторов, захват и 3 направляющие, чтобы установить боковую панель приборов.
33. УСТАНОВИТЕ ОБИВКУ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА |
Введите в зацепление 3 направляющих, чтобы установить обивку стойки ветрового стекла.
34. УСТАНОВИТЕ ОБИВКУ ПРАВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
35. УСТАНОВИТЕ ВЕРХНИЙ ПОРУЧЕНЬ № 1 |
- УКАЗАНИЕ:
- Выполните такую же операцию для другого верхнего поручня № 1.
Введите в зацепление 2 захвата, чтобы установить верхний поручень № 1.
Вверните 2 болта.
36. УСТАНОВИТЕ ЛЕВУЮ ПЕРЕДНЮЮ ЗАГЛУШКУ ВЕРХНЕГО ПОРУЧНЯ № 1 |
- УКАЗАНИЕ:
- Выполните такую же операцию для другой передней заглушки верхнего поручня № 1.
Введите в зацепление 2 захвата, чтобы установить переднюю заглушку верхнего поручня № 1.
37. УСТАНОВИТЕ ПРАВУЮ ПЕРЕДНЮЮ ЗАГЛУШКУ ВЕРХНЕГО ПОРУЧНЯ № 1 |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
38. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |

Совместите нанесенную краской отметку на уплотнителе обшивки проема передней двери с отмеченным положением на автомобиле и установите уплотнитель обшивки проема передней двери, как показано на рисунке.
*1 | Метка, нанесенная краской |
*2 | Положение метки |
39. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
40. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА |
Введите в зацепление фиксатор и захват, чтобы установить боковую облицовочную накладку кожуха.
Установите фиксатор.
41. УСТАНОВИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
42. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ДВЕРИ В СБОРЕ |
Введите в зацепление 4 фиксатора, 10 захватов и 2 направляющие, чтобы установить опорную накладку двери.
43. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ДВЕРИ В СБОРЕ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
44. УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
Для моделей с автоматической трансмиссией:
Установите вещевой ящик в облицовке туннеля пола в сборе .
Для моделей с механической трансмиссией:
Установите вещевой ящик в облицовке туннеля пола в сборе .
Для моделей с холодильной камерой:
Установите вещевой ящик в облицовке туннеля пола в сборе .
45. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ |
Установите переключатель света фар в сборе .
46. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРИМЕЧАНИЕ:
47. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS |
Проверьте контрольную лампу аварийного состояния SRS .
Защитная Накладка Панели Приборов - Повторная Сборка
Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ВНУТРЕННИЕ ПАНЕЛИ / ОТДЕЛКА САЛОНА
УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (для моделей с системой посадки и запуска)
УСТАНОВИТЕ ПЕРЕДНЮЮ ПОДУШКУ БЕЗОПАСНОСТИ ПАССАЖИРА
УСТАНОВИТЕ ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ
УСТАНОВИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (для моделей с системой навигации)
УСТАНОВИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ № 2
УСТАНОВИТЕ ОБЛИЦОВКУ СОПЛА ОТТАИВАТЕЛЯ № 1
УСТАНОВИТЕ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ
УСТАНОВИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ
УСТАНОВИТЕ ТРУБОПРОВОД СОПЛА № 1 БОКОВОГО ОТТАИВАТЕЛЯ
УСТАНОВИТЕ ТРУБОПРОВОД СОПЛА № 2 БОКОВОГО ОТТАИВАТЕЛЯ
УСТАНОВИТЕ ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ
УСТАНОВИТЕ ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ
ЗАЩИТНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ - ПОВТОРНАЯ СБОРКА
- УКАЗАНИЕ:
1. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (для моделей с системой посадки и запуска) |
Введите в зацепление 2 захвата, чтобы установить выключатель зажигания.
Подсоедините разъем.
2. УСТАНОВИТЕ ПЕРЕДНЮЮ ПОДУШКУ БЕЗОПАСНОСТИ ПАССАЖИРА |

Введите в зацепление 5 креплений (А).
*a | Крепление A |
*b | Крепление B |
Установите переднюю подушку безопасности пассажира и введите в зацепление 5 креплений (В).
Заверните 2 винта.
3. УСТАНОВИТЕ ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ |

Зацепите 2 захвата, чтобы закрепить датчик.

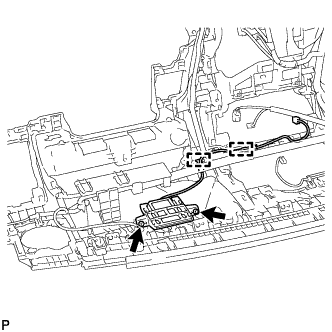

4. УСТАНОВИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (для моделей с системой навигации) |

Установите антенну и закрепите ее 2 винтами.
Установите 2 зажима.
5. УСТАНОВИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ № 2 |
Для моделей с левосторонним рулевым управлением:
Установите жгут проводов панели приборов № 2, закрепив его 20 зажимами.
Подсоедините 2 разъема.
Для моделей с правосторонним рулевым управлением:
Установите жгут проводов панели приборов № 2, закрепив его 20 зажимами.
Подсоедините 2 разъема.
6. УСТАНОВИТЕ ОБЛИЦОВКУ СОПЛА ОТТАИВАТЕЛЯ № 1 |
Установите облицовку сопла оттаивателя № 1 и закрепите ее 6 винтами <A-.
7. УСТАНОВИТЕ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |
Установите воздуховод № 3 соединения отопителя и воздуховода с дефлектором и закрепите его 2 винтами <A-.
8. УСТАНОВИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ |
Установите сопло оттаивателя и закрепите его 4 винтами <А-.
9. УСТАНОВИТЕ ТРУБОПРОВОД СОПЛА № 1 БОКОВОГО ОТТАИВАТЕЛЯ |
Присоедините 2 захвата, чтобы установить воздуховод бокового сопла оттаивателя № 1.
Вверните винт <A-.
10. УСТАНОВИТЕ ТРУБОПРОВОД СОПЛА № 2 БОКОВОГО ОТТАИВАТЕЛЯ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для воздуховода бокового сопла оттаивателя № 1.
11. УСТАНОВИТЕ ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |
Установите воздуховод № 1 соединения отопителя и воздуховода с дефлектором и закрепите его 4 винтами <A-.
12. УСТАНОВИТЕ ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для воздуховода № 1 соединения отопителя и воздуховода с дефлектором.
Защитная Накладка Панели Приборов - Разборка
Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ВНУТРЕННИЕ ПАНЕЛИ / ОТДЕЛКА САЛОНА
СНИМИТЕ ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ
СНИМИТЕ ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ
СНИМИТЕ ТРУБОПРОВОД СОПЛА № 1 БОКОВОГО ОТТАИВАТЕЛЯ
СНИМИТЕ ТРУБОПРОВОД СОПЛА № 2 БОКОВОГО ОТТАИВАТЕЛЯ
СНИМИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ
СНИМИТЕ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ
СНИМИТЕ ОБЛИЦОВКУ СОПЛА ОТТАИВАТЕЛЯ № 1
СНИМИТЕ ПРОВОД ПАНЕЛИ ПРИБОРОВ № 2
СНИМИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (для моделей с системой навигации)
СНИМИТЕ ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ
СНИМИТЕ ПЕРЕДНЮЮ ПОДУШКУ БЕЗОПАСНОСТИ ПАССАЖИРА
СНИМИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (для моделей с системой посадки и запуска)
ЗАЩИТНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ - РАЗБОРКА
- УКАЗАНИЕ:
1. СНИМИТЕ ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |

Выверните 4 винта <A- и снимите воздуховод № 1 соединения отопителя и воздуховода с дефлектором.
2. СНИМИТЕ ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для воздуховода № 1 соединения отопителя и воздуховода с дефлектором.
3. СНИМИТЕ ТРУБОПРОВОД СОПЛА № 1 БОКОВОГО ОТТАИВАТЕЛЯ |

Выверните винт <A-.
Освободите 2 захвата и снимите воздуховод бокового сопла оттаивателя № 1.
4. СНИМИТЕ ТРУБОПРОВОД СОПЛА № 2 БОКОВОГО ОТТАИВАТЕЛЯ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для воздуховода бокового сопла оттаивателя № 1.
5. СНИМИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ |

Выверните 4 винта <A- и снимите сопло оттаивателя.
6. СНИМИТЕ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ |

Выверните 2 винта <A- и снимите воздуховод № 3 соединения отопителя и воздуховода с дефлектором.
7. СНИМИТЕ ОБЛИЦОВКУ СОПЛА ОТТАИВАТЕЛЯ № 1 |
Выверните 6 винтов <A- и снимите облицовку сопла оттаивателя № 1.
8. СНИМИТЕ ПРОВОД ПАНЕЛИ ПРИБОРОВ № 2 |
Для моделей с левосторонним рулевым управлением:
Отсоедините 2 разъема.
Расцепите 20 зажимов и снимите жгут проводов панели приборов № 2.
Для моделей с правосторонним рулевым управлением:
Отсоедините 2 разъема.
Расцепите 20 зажимов и снимите жгут проводов панели приборов № 2.
9. СНИМИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (для моделей с системой навигации) |

Снимите 2 зажима.
Выверните 2 винта и снимите антенну системы навигации.
10. СНИМИТЕ ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ |

Отцепите 2 захвата и снимите датчик.
11. СНИМИТЕ ПЕРЕДНЮЮ ПОДУШКУ БЕЗОПАСНОСТИ ПАССАЖИРА |

Выверните 2 винта.

Расцепите 5 креплений (А).
*a | Крепление A |
*b | Крепление B |
Освободите 5 креплений (B) и снимите переднюю подушку безопасности пассажира.
12. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ (для моделей с системой посадки и запуска) |

Отсоедините разъем.
Освободите 2 захвата и снимите выключатель зажигания.
Защитная Накладка Панели Приборов - Снятие
Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ВНУТРЕННИЕ ПАНЕЛИ / ОТДЕЛКА САЛОНА

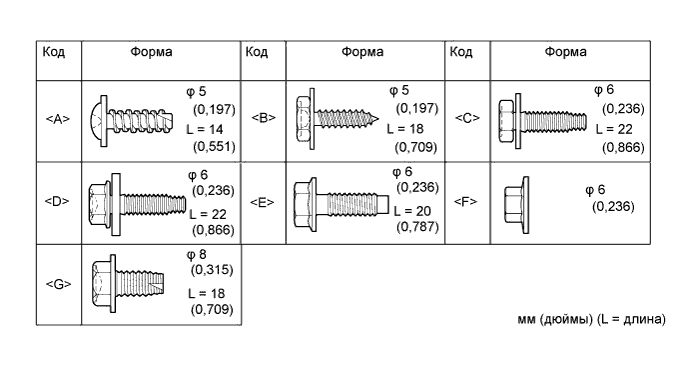

ТАБЛИЦА ИСПОЛЬЗУЕМЫХ БОЛТОВ, ВИНТОВ И ГАЕК
ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ
СНИМИТЕ ЗАДНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ
СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ДВЕРИ В СБОРЕ
СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ДВЕРИ В СБОРЕ
СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА
СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА
СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ
СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ
СНИМИТЕ ЛЕВУЮ ПЕРЕДНЮЮ ЗАГЛУШКУ ВЕРХНЕГО ПОРУЧНЯ № 1
СНИМИТЕ ПРАВУЮ ПЕРЕДНЮЮ ЗАГЛУШКУ ВЕРХНЕГО ПОРУЧНЯ № 1
СНИМИТЕ ВЕРХНИЙ ПОРУЧЕНЬ № 1
СНИМИТЕ ОБИВКУ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА
СНИМИТЕ ОБИВКУ ПРАВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА
СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ
СНИМИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ ОБЛИЦОВКИ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с левосторонним рулевым управлением)
СНИМИТЕ ОБЛИЦОВКУ ОТДЕЛОЧНОЙ НАКЛАДКИ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением)
СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ
СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ
СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ
СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ
СНИМИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ
СНИМИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ
СНИМИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ ПАНЕЛИ ПРИБОРОВ
СНИМИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ
СНИМИТЕ ЭБУ ПЕРЕКЛЮЧАТЕЛЯ ПОМОЩИ ПРИ ДВИЖЕНИИ
СНИМИТЕ ЭБУ ПОЛНОГО ПРИВОДА
СНИМИТЕ ЭБУ МУЛЬТИМЕДИЙНОГО ИНТЕРФЕЙСА
СНИМИТЕ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей без дисплея)
СНИМИТЕ КРЫШКУ ОТВЕРСТИЯ РАДИОПРИЕМНИКА (для моделей без аудиосистемы)
СНИМИТЕ ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ (для моделей с дисплеем, с системой навигации)
СНИМИТЕ ВСПОМОГАТЕЛЬНЫЙ ИНДИКАТОР В СБОРЕ (для моделей с дисплеем, без системы навигации)
СНИМИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей без аудиосистемы)
СНИМИТЕ РАДИОПРИЕМНИК В СБОРЕ (для моделей с аудиосистемой)
СНИМИТЕ ВЕРХНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ
СНИМИТЕ ПЕРЕДНИЙ ДИНАМИК № 4 В СБОРЕ
СНИМИТЕ ДЕФЛЕКТОР № 1 ПАНЕЛИ ПРИБОРОВ В СБОРЕ
СНИМИТЕ ДЕФЛЕКТОР № 2 ПАНЕЛИ ПРИБОРОВ В СБОРЕ
СНИМИТЕ ПАНЕЛЬ ДИНАМИКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ
СНИМИТЕ ПАНЕЛЬ ДИНАМИКА ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ
СНИМИТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ
СНИМИТЕ ПЕРЕДНИЙ ДИНАМИК № 3 В СБОРЕ
СНИМИТЕ ЛЕВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ
СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ
СНИМИТЕ ПЕРЕДНЮЮ НАПОЛЬНУЮ ОПОРУ ДЛЯ НОГИ
СНИМИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ
ЗАЩИТНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ - СНЯТИЕ
- УКАЗАНИЕ:
1. ТАБЛИЦА ИСПОЛЬЗУЕМЫХ БОЛТОВ, ВИНТОВ И ГАЕК |
- УКАЗАНИЕ:
- В следующей таблицы показаны все болты, винты и гайки, используемые для крепления панели приборов, вместе со своими буквенными кодами.
2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
Отключите функцию AUTO TILT AWAY, изменив значение настраиваемого параметра .
- ПРИМЕЧАНИЕ:
- Запишите текущее значение настраиваемого параметра (включена или отключена функция AUTO TILT AWAY), чтобы можно было восстановить текущую установку по завершении операции.
- УКАЗАНИЕ:
- Выполнение рассмотренной выше операции приводит к отключению функции AUTO TILT AWAY при выключении зажигания.
Включите зажигание (IG). С помощью переключателя наклона и телескопического изменения высоты полностью выдвиньте и опустите рулевую колонку.
Выключите зажигание и отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
- ПРИМЕЧАНИЕ:
3. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ |
Снимите переключатель света фар в сборе .
4. СНИМИТЕ ЗАДНИЙ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
Для моделей с автоматической трансмиссией:
Снимите вещевой ящик в облицовке туннеля пола в сборе .
Для моделей с механической трансмиссией:
Снимите вещевой ящик в облицовке туннеля пола в сборе .
Для моделей с холодильной камерой:
Снимите вещевой ящик в облицовке туннеля пола в сборе .
5. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ДВЕРИ В СБОРЕ |

Наклейте защитную ленту вокруг опорной накладки двери.
С помощью отвертки освободите 4 фиксатора, 10 захватов и 2 направляющих и снимите опорную накладку двери.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
*1 | Защитная клейкая лента |
6. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ДВЕРИ В СБОРЕ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
7. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ЛЕВОЙ СТОРОНЫ КОЖУХА |

Снимите фиксатор.
Освободите фиксатор и захват и снимите боковую облицовочную накладку кожуха.
8. СНИМИТЕ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ С ПРАВОЙ СТОРОНЫ КОЖУХА |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
9. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |

Снимите уплотнитель обшивки проема передней двери.
10. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
11. СНИМИТЕ ЛЕВУЮ ПЕРЕДНЮЮ ЗАГЛУШКУ ВЕРХНЕГО ПОРУЧНЯ № 1 |

- УКАЗАНИЕ:
- Выполните такую же операцию для другой передней заглушки верхнего поручня № 1.
С помощью отвертки освободите 2 захвата и снимите переднюю заглушку верхнего поручня № 1.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
*1 | Защитная клейкая лента |
12. СНИМИТЕ ПРАВУЮ ПЕРЕДНЮЮ ЗАГЛУШКУ ВЕРХНЕГО ПОРУЧНЯ № 1 |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
13. СНИМИТЕ ВЕРХНИЙ ПОРУЧЕНЬ № 1 |

- УКАЗАНИЕ:
- Выполните такую же операцию для другого верхнего поручня № 1.
Отверните 2 болта.
Освободите 2 захвата и снимите верхний поручень № 1.
14. СНИМИТЕ ОБИВКУ ЛЕВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА |

Отсоедините 3 направляющие и снимите обивку стойки ветрового стекла.

Для моделей с подушкой безопасности занавесочного типа:
Защитите подушку безопасности занавесочного типа в сборе.
Полностью укройте подушку безопасности куском ткани или нейлона и закрепите края ткани клейкой лентой, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.
*1 | Подушка безопасности занавесочного типа в сборе |
*2 | Клейкая лента |
*3 | Защитное покрытие |
15. СНИМИТЕ ОБИВКУ ПРАВОЙ СТОЙКИ ВЕТРОВОГО СТЕКЛА |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
16. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ |

Наклейте защитную ленту вокруг боковой панели приборов.
*1 | Защитная клейкая лента |
С помощью съемника молдингов отцепите 5 фиксаторов, захват и 3 направляющих и снимите боковую панель приборов.
17. СНИМИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ ОБЛИЦОВКИ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с левосторонним рулевым управлением) |

Наложите защитную ленту вокруг декоративного элемента отделочной накладки панели приборов.
*1 | Защитная клейкая лента |
С помощью съемника молдингов освободите 3 фиксатора и снимите декоративный элемент отделочной накладки панели приборов.
18. СНИМИТЕ ОБЛИЦОВКУ ОТДЕЛОЧНОЙ НАКЛАДКИ ПАНЕЛИ ПРИБОРОВ (для моделей с правосторонним рулевым управлением) |

Освободите 4 фиксатора.
Отсоедините все разъемы и снимите облицовку отделочной накладки панели приборов.
19. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ |

Освободите 4 фиксатора.
Отсоедините все разъемы и снимите отделочную накладку панели приборов.
20. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ |

С помощью отвертки освободите 2 захвата и откройте крышку.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать клейкой лентой.
*1 | Защитная клейкая лента |

Для моделей без подушки безопасности для защиты коленей:
Выверните 2 болта <C-.
Освободите 7 фиксаторов.
Отсоедините все разъемы и все кабели и снимите нижнюю отделочную накладку панели приборов.

Для моделей с подушкой безопасности для защиты коленей:
Выверните 2 болта <C-.
Освободите 14 фиксаторов.
Отсоедините все разъемы и все кабели и снимите нижнюю отделочную накладку панели приборов.
21. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ НОГ В СБОРЕ |

Выверните 4 болта и снимите подушку безопасности в сборе.
Отсоедините разъем.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
22. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ |

Освободите 4 захвата, 2 фиксатора и 2 направляющих и снимите отделочную накладку панели приборов.
23. СНИМИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ |

Выверните 4 винта.
Отсоедините разъем и снимите щиток приборов.
24. СНИМИТЕ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ПРИБОРОВ |

Наклейте защитную ленту вокруг боковой панели приборов.
*1 | Защитная клейкая лента |
С помощью съемника молдингов расцепите 5 фиксаторов, захват и 3 направляющих.
Отсоедините разъем и снимите боковую панель приборов.
25. СНИМИТЕ ДЕКОРАТИВНЫЙ ЭЛЕМЕНТ ПАНЕЛИ ПРИБОРОВ |

Наклейте защитную ленту вокруг декоративного элемента панели приборов.
*1 | Защитная клейкая лента |
С помощью съемника молдингов освободите 5 фиксаторов и снимите декоративный элемент панели приборов.
26. СНИМИТЕ ДВЕРЦУ ПЕРЧАТОЧНОГО ЯЩИКА В СБОРЕ |

Выверните 2 болта <C- и 2 винта <A- или <B-.
*1 | Болт |
*2 | Винт |
Отцепите 5 фиксаторов и захват.
Отсоедините все разъемы и снимите дверцу перчаточного ящика.
27. СНИМИТЕ ЭБУ ПЕРЕКЛЮЧАТЕЛЯ ПОМОЩИ ПРИ ДВИЖЕНИИ |

Отсоедините разъем.
Выверните болт и снимите ЭБУ переключателя помощи при движении.
28. СНИМИТЕ ЭБУ ПОЛНОГО ПРИВОДА |

Отсоедините 2 разъема.
Выверните болт и снимите ЭБУ полного привода.
29. СНИМИТЕ ЭБУ МУЛЬТИМЕДИЙНОГО ИНТЕРФЕЙСА |

Отсоедините 3 разъема.
Отверните 2 гайки и снимите ЭБУ мультимедийного интерфейса.
30. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей без дисплея) |

Освободите 10 фиксаторов.
Отсоедините разъем и снимите центральную отделочную накладку панели приборов.
31. СНИМИТЕ КРЫШКУ ОТВЕРСТИЯ РАДИОПРИЕМНИКА (для моделей без аудиосистемы) |

Выверните 4 болта и снимите крышку отверстия радиоприемника.
32. СНИМИТЕ ДИСПЛЕЙ МОДУЛЯ СИСТЕМЫ НАВИГАЦИИ И ИНДИКАЦИИ (для моделей с дисплеем, с системой навигации) |

Выверните 4 болта.

Потяните дисплей модуля системы навигации и индикации, чтобы освободить 8 фиксаторов с обратной стороны дисплея.
Отсоедините разъемы и снимите дисплей модуля системы навигации и индикации.
33. СНИМИТЕ ВСПОМОГАТЕЛЬНЫЙ ИНДИКАТОР В СБОРЕ (для моделей с дисплеем, без системы навигации) |

Выверните 2 болта.

Вытяните вспомогательный индикатор, чтобы открепить 10 фиксаторов с обратной стороны вспомогательного индикатора.
Отсоедините разъемы и снимите вспомогательный индикатор.
34. СНИМИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ (для моделей без аудиосистемы) |

Выверните 2 болта <Е-.
Освободите 3 фиксатора и направляющую и снимите нижнюю центральную отделочную накладку панели приборов.
35. СНИМИТЕ РАДИОПРИЕМНИК В СБОРЕ (для моделей с аудиосистемой) |
Верхняя сторона:
Снимите радиоприемник в сборе .
Нижняя сторона:
Снимите радиоприемник в сборе .
36. СНИМИТЕ ВЕРХНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |

Освободите 8 фиксаторов и 2 направляющих и снимите верхнюю отделочную накладку панели приборов.
37. СНИМИТЕ ПЕРЕДНИЙ ДИНАМИК № 4 В СБОРЕ |

Выверните 2 болта.
Снимите передний динамик № 4 и отсоедините разъем динамика.
- ПРИМЕЧАНИЕ:
- Не прикасайтесь к диффузору динамика.
38. СНИМИТЕ ДЕФЛЕКТОР № 1 ПАНЕЛИ ПРИБОРОВ В СБОРЕ |

Освободите 4 фиксатора и снимите воздуховод с дефлектором № 1 панели приборов.
39. СНИМИТЕ ДЕФЛЕКТОР № 2 ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
- УКАЗАНИЕ:
- При установке дефлектора панели приборов № 1 действуйте аналогичным образом.
40. СНИМИТЕ ПАНЕЛЬ ДИНАМИКА ПАНЕЛИ ПРИБОРОВ № 1 В СБОРЕ |

Наклейте защитную ленту вокруг панели динамика панели приборов № 1.
С помощью отвертки расцепите 2 фиксатора, зажим и 2 направляющих и снимите панель динамика панели приборов № 1.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
*1 | Защитная клейкая лента |
41. СНИМИТЕ ПАНЕЛЬ ДИНАМИКА ПАНЕЛИ ПРИБОРОВ № 2 В СБОРЕ |
- УКАЗАНИЕ:
- При установке панели динамиков на панель приборов № 1 действуйте аналогичным образом.
42. СНИМИТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ |

Отсоедините разъем.
Освободите фиксатор и захват и снимите передний динамик № 3.
43. СНИМИТЕ ПЕРЕДНИЙ ДИНАМИК № 3 В СБОРЕ |

Отсоедините разъем.
Освободите фиксатор и захват и снимите передний динамик № 3.
44. СНИМИТЕ ЛЕВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ |
Для сиденья с ручным приводом:
Снимите переднее сиденье в сборе .
Для сидений с электроприводом:
Снимите переднее сиденье в сборе .
45. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ |
Для сиденья с ручным приводом:
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
Для сидений с электроприводом:
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
Для сидений с функцией облегчения посадки "Walk In":
Снимите переднее сиденье в сборе .
46. СНИМИТЕ ПЕРЕДНЮЮ НАПОЛЬНУЮ ОПОРУ ДЛЯ НОГИ |
Для моделей с левосторонним рулевым управлением:
Снимите переднюю напольную опору для ноги .
Для моделей с правосторонним рулевым управлением:
Снимите переднюю напольную опору для ноги .
47. СНИМИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
Для моделей с левосторонним рулевым управлением:
Частично снимите напольный коврик.
- УКАЗАНИЕ:
- Нет необходимости снимать коврик полностью. Частично снимите его, чтобы при выполнении последующих шагов можно было снять жгут проводов панели приборов № 2.
Выверните 6 болтов <E- и отверните гайку <F-.
Выверните 2 болта <G- подушки безопасности пассажира.
Выверните 4 болта, отверните 2 гайки и снимите 2 кронштейна.
Отсоедините разъемы и расцепите зажимы и захваты.
Расцепите 2 направляющие и снимите защитную накладку панели приборов.
*1 | Болт <E- | *2 | Гайка <F- |
*3 | Болт <G- | *4 | Направляющая |
*5 | Кронштейн | - | - |
Для моделей с правосторонним рулевым управлением:
Частично снимите напольный коврик.
- УКАЗАНИЕ:
- Нет необходимости снимать коврик полностью. Частично снимите его, чтобы при выполнении последующих шагов можно было снять жгут проводов панели приборов № 2.
Выверните 6 болтов <E- и отверните гайку <F-.
Выверните 2 болта <G- подушки безопасности пассажира.
Выверните 4 болта, отверните 2 гайки и снимите 2 кронштейна.
Отсоедините разъемы и расцепите зажимы и захваты.
Расцепите 2 направляющие и снимите защитную накладку панели приборов.
*1 | Болт <E- | *2 | Гайка <F- |
*3 | Болт <G- | *4 | Направляющая |
*5 | Кронштейн | - | - |
Защитная Накладка Панели Приборов - Узлы И Детали
Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ВНУТРЕННИЕ ПАНЕЛИ / ОТДЕЛКА САЛОНА
ЗАЩИТНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ - УЗЛЫ И ДЕТАЛИ
Защитная Накладка Панели Приборов - Меры Предосторожности
Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ВНУТРЕННИЕ ПАНЕЛИ / ОТДЕЛКА САЛОНА
МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ АВТОМОБИЛЕЙ С ПОДУШКОЙ БЕЗОПАСНОСТИ
ЗАЩИТНАЯ НАКЛАДКА ПАНЕЛИ ПРИБОРОВ - МЕРЫ ПРЕДОСТОРОЖНОСТИ
1.МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ АВТОМОБИЛЕЙ С ПОДУШКОЙ БЕЗОПАСНОСТИ |
Некоторые операции, описанные в данном разделе, могут повлиять на работу подушки безопасности. Прежде чем выполнять соответствующие операции, ознакомьтесь с мерами предосторожности при работе с системой SRS .
Задняя Силовая Розетка (Для 3-Дверных Моделей) - Установка
Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИЛОВЫЕ РОЗЕТКИ В САЛОНЕ
УСТАНОВИТЕ СИЛОВУЮ РОЗЕТКУ В СБОРЕ (для источника переменного напряжения)
УСТАНОВИТЕ КРЫШКУ СИЛОВОЙ РОЗЕТКИ
УСТАНОВИТЕ СИЛОВУЮ РОЗЕТКУ В СБОРЕ
УСТАНОВИТЕ ДЕРЖАТЕЛЬ СИЛОВОЙ РОЗЕТКИ
ЗАДНЯЯ СИЛОВАЯ РОЗЕТКА (для 3-дверных моделей) - УСТАНОВКА
1. УСТАНОВИТЕ СИЛОВУЮ РОЗЕТКУ В СБОРЕ (для источника переменного напряжения) |
Подсоедините разъем.
Введите в зацепление 4 захвата и установите держатель.
2. УСТАНОВИТЕ КРЫШКУ СИЛОВОЙ РОЗЕТКИ |
Введите в зацепление 2 захвата и установите крышку розетки.
3. УСТАНОВИТЕ СИЛОВУЮ РОЗЕТКУ В СБОРЕ |
Введите в зацепление захват, чтобы закрепить разъем электрического ввода.
4. УСТАНОВИТЕ ДЕРЖАТЕЛЬ СИЛОВОЙ РОЗЕТКИ |
Подсоедините разъем.
Введите в зацепление 4 захвата и установите держатель.
Задняя Силовая Розетка (Для 3-Дверных Моделей) - Снятие
Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИЛОВЫЕ РОЗЕТКИ В САЛОНЕ
СНИМИТЕ ДЕРЖАТЕЛЬ СИЛОВОЙ РОЗЕТКИ
СНИМИТЕ СИЛОВУЮ РОЗЕТКУ В СБОРЕ
СНИМИТЕ КРЫШКУ СИЛОВОЙ РОЗЕТКИ
СНИМИТЕ СИЛОВУЮ РОЗЕТКУ В СБОРЕ (для источника переменного напряжения)
ЗАДНЯЯ СИЛОВАЯ РОЗЕТКА (для 3-дверных моделей) - СНЯТИЕ
1. СНИМИТЕ ДЕРЖАТЕЛЬ СИЛОВОЙ РОЗЕТКИ |

Наклейте защитную клейкую ленту вокруг держателя силовой розетки.
*1 | Защитная клейкая лента |
С помощью съемника молдингов отцепите 4 захватов и снимите держатель.
Отсоедините разъем.
2. СНИМИТЕ СИЛОВУЮ РОЗЕТКУ В СБОРЕ |

С помощью отвертки освободите захват и снимите разъем электрического ввода.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
*1 | Защитная клейкая лента |
3. СНИМИТЕ КРЫШКУ СИЛОВОЙ РОЗЕТКИ |

Отцепите 2 захвата и снимите крышку розетки.
4. СНИМИТЕ СИЛОВУЮ РОЗЕТКУ В СБОРЕ (для источника переменного напряжения) |

Наклейте защитную клейкую ленту вокруг силовой розетки.
*1 | Защитная клейкая лента |
С помощью съемника молдингов отцепите 4 захвата и снимите силовую розетку.

Отсоедините разъем.
