Освободите 6 захватов и снимите боковой выходной воздуховод с дефлектором в обивке крыши.

Снимите 2 шумоизолятора крыши № 1.

Снимите шумоизолятор крыши № 2.

Снимите шумоизолятор крыши № 3.

Снимите шумоизолятор крыши № 4.

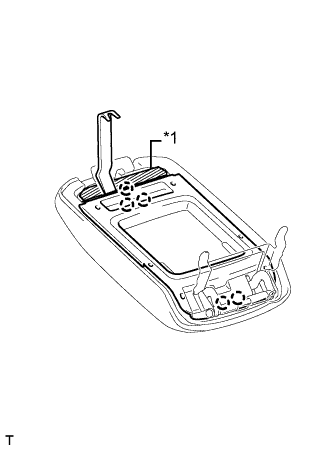

Освободите 2 захвата A и отсоедините патрон лампы аксессуарного зеркала, как показано на рисунке.

Освободите захват В и снимите лампу аксессуарного зеркала.

Поверните разъемы противосолнечных козырьков примерно на 90° по часовой стрелке и снимите их с обивки крыши.

Освободите все зажимы и снимите жгут электропроводки крыши № 1.

Снимите с обивки крыши оставшуюся бутиловую ленту.

Для моделей без люка:

Для моделей с люком:

Для сидений с ручным приводом:

Снимите заднее сиденье № 2 в сборе .

Для сидений с электроприводом:

Снимите заднее сиденье № 2 в сборе .

Для моделей с противоположно расположенными сиденьями:

Снимите заднее сиденье № 2 в сборе .

Для выдвижного раздельного сиденья 60/40 с функцией облегчения посадки с левой стороны:

Снимите заднее сиденье № 1 в сборе .

Для выдвижного раздельного сиденья 60/40 с функцией облегчения посадки с правой стороны:

Снимите заднее сиденье № 1 в сборе .

для сидений раздельного типа 60/40 с двойным складыванием с левой стороны:

Снимите спинку заднего сиденья № 1 в сборе .

для сидений раздельного типа 60/40 с двойным складыванием с правой стороны:

Снимите спинку заднего сиденья № 1 в сборе .

Наклейте защитную ленту вокруг опорной накладки двери.

С помощью отвертки освободите 4 фиксатора, 10 захватов и 2 направляющих и снимите опорную накладку двери.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите фиксатор.

Освободите фиксатор и захват и снимите боковую облицовочную накладку кожуха.

Снимите уплотнитель обшивки проема передней двери.

С помощью отвертки освободите 2 захвата и снимите переднюю заглушку верхнего поручня № 1.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Отверните 2 болта.

Освободите 2 захвата и снимите верхний поручень № 1.

Отсоедините 3 направляющие и снимите обивку стойки ветрового стекла.

Для моделей с подушкой безопасности занавесочного типа:

Защитите подушку безопасности занавесочного типа в сборе.

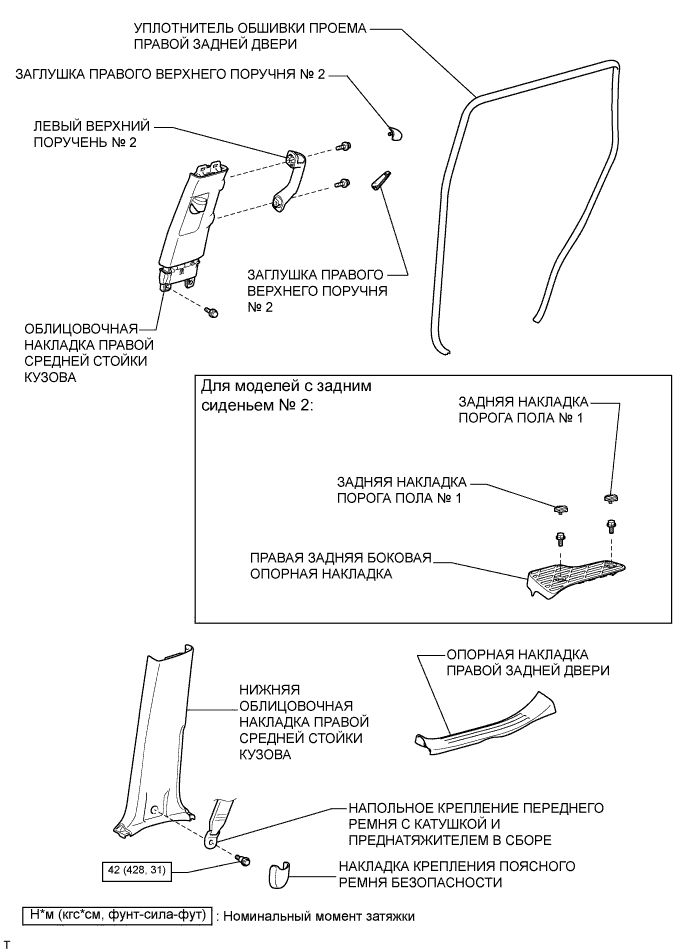

С помощью отвертки освободите 2 захвата и снимите заднюю накладку порога пола № 1.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Выверните 2 болта и снимите заднюю боковую опорную накладку.

Наклейте защитную клейкую ленту вокруг опорной накладки задней двери.

С помощью отвертки освободите 3 фиксатора, 6 захватов и 2 направляющие и снимите опорную накладку задней двери.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

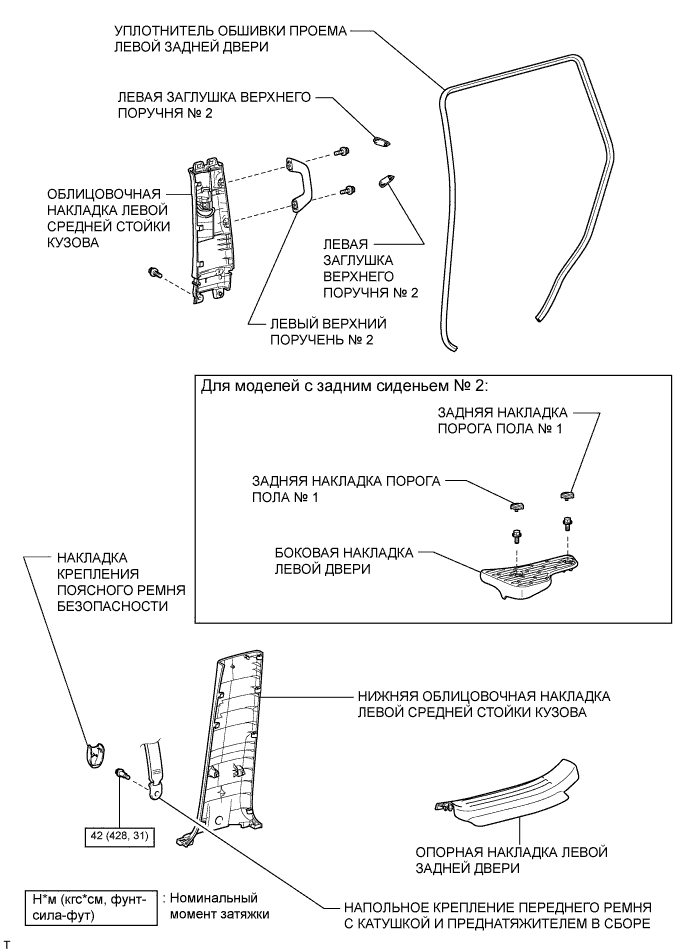

Снимите уплотнитель обшивки проема задней двери.

Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности.

Выверните болт и отсоедините напольное крепление ремня безопасности переднего сиденья.

Освободите 4 захвата и 2 фиксатора, и снимите нижнюю облицовочную накладку средней стойки кузова.

С помощью отвертки освободите 2 захвата и снимите переднюю заглушку верхнего поручня № 2.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Выверните 2 болта.

Освободите 2 захвата и снимите верхний поручень № 2.

Переместите регулятор плечевого крепления переднего ремня безопасности в крайнее нижнее положение.

Выверните болт.

Открепите 2 фиксатора и 2 направляющие.

Пропустите напольное крепление ремня безопасности переднего сиденья через облицовочную накладку средней стойки кузова и снимите облицовочную накладку средней стойки кузова.

Снимите заднюю крышку.

Освободите 4 захвата и снимите накладку.

Выверните болт и снимите защелку ремня для удержания багажа и переднюю облицовочную накладку багажного отделения.

Освободите фиксатор и снимите панель полки багажного отделения № 1.

Освободите 5 фиксаторов и 4 захвата и снимите заднюю опорную пластину коврика заднего пола.

Выверните 3 болта и снимите боковую направляющую пола.

Освободите 4 захвата и снимите задний напольный коврик.

Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности заднего сиденья № 1.

Снимите защелку облицовочной панели багажного отделения, повернув ее по часовой стрелке.

С помощью отвертки отцепите 2 захвата и снимите колпачок крепления задней крышки № 1.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью отвертки освободите 2 захвата и снимите переднюю боковую облицовочную накладку полки багажного отделения.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью отвертки освободите 2 захвата и снимите заглушку верхнего поручня.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Выверните 2 болта и снимите верхний поручень.

Для моделей без заднего сиденья № 2:

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

Освободите 6 захватов и 2 направляющих и отсоедините опору рычага фиксации спинки заднего сиденья.

Выверните 4 болта и 2 винта.

Ослабьте 5 зажимов и 8 фиксаторов.

Пропустите опору рычага фиксации спинки заднего сиденья через боковую облицовочную панель полки багажного отделения и снимите боковую облицовочную панель полки багажного отделения.

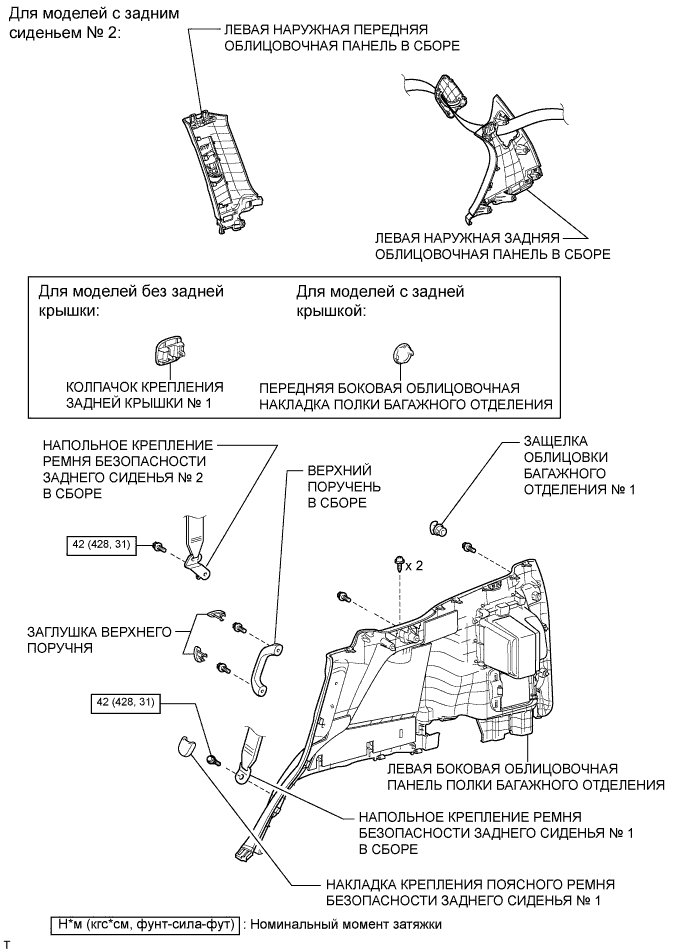

Для моделей с задним сиденьем № 2:

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 2.

Выверните 2 болта и 2 винта.

Освободите 4 фиксатора и 8 захватов и снимите боковую облицовочную панель полки багажного отделения.

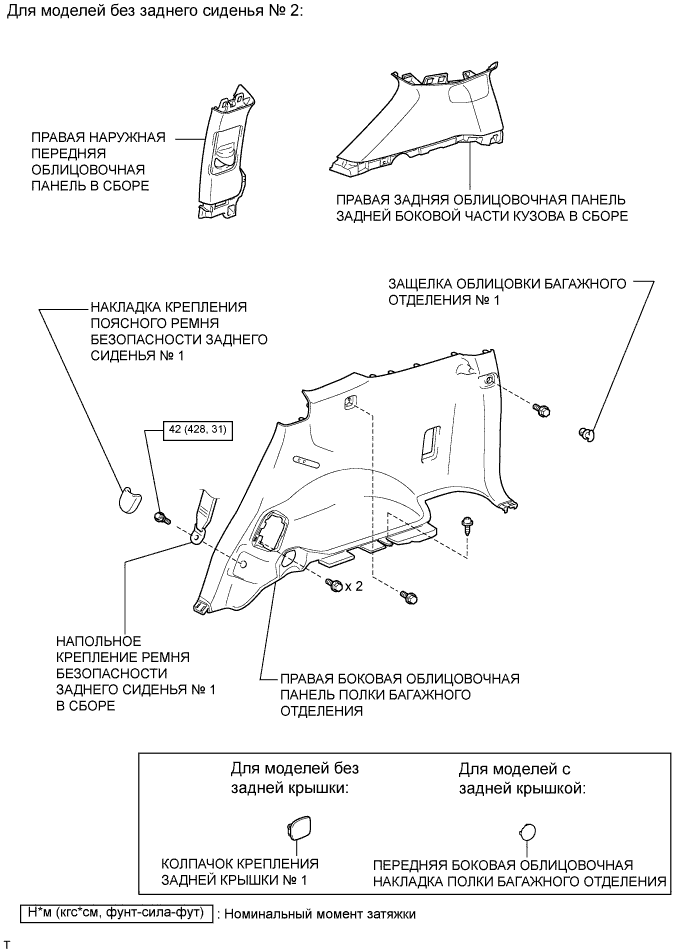

Для моделей без заднего сиденья № 2:

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

Освободите 6 захватов и 2 направляющих и отсоедините опору рычага фиксации спинки заднего сиденья.

Выверните 4 болта и винты.

Ослабьте 5 фиксаторов и 8 захватов.

Отсоедините все разъемы.

Пропустите опору рычага фиксации спинки заднего сиденья через боковую облицовочную панель полки багажного отделения и снимите боковую облицовочную панель полки багажного отделения.

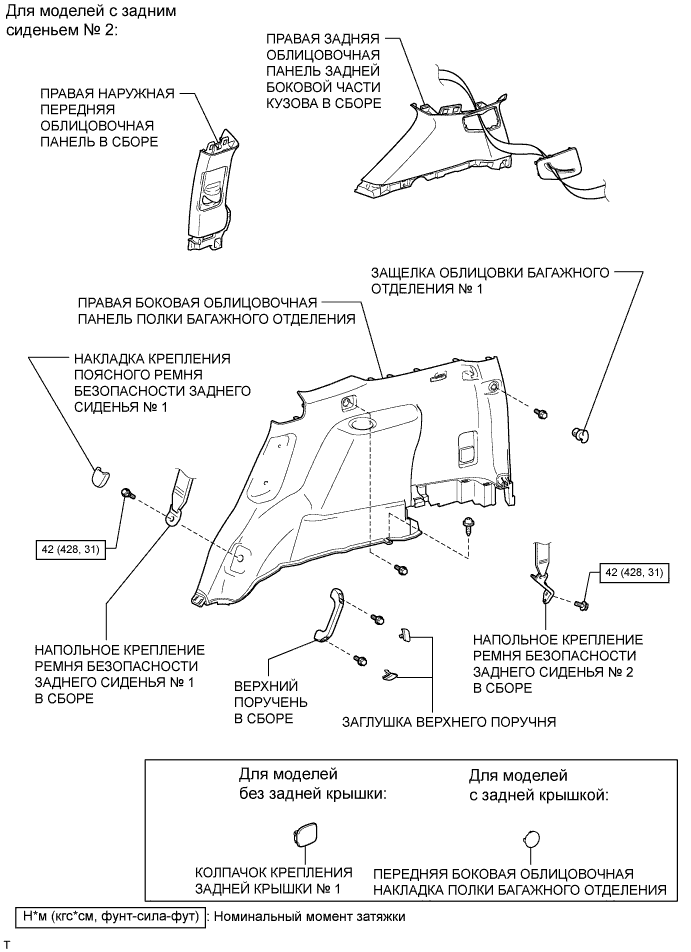

Для моделей с задним сиденьем № 2:

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 2.

Выверните 2 болта и винт.

Ослабьте 4 фиксатора и 8 захватов.

Отсоедините все разъемы и снимите боковую облицовочную панель полки багажного отделения.

Переместите регулятор плечевого крепления заднего ремня безопасности в крайнее нижнее положение.

Открепите 2 фиксатора и 2 направляющие.

Пропустите напольное крепление ремня безопасности заднего сиденья № 1 через переднюю боковую облицовочную панель и снимите переднюю боковую облицовочную панель.

Для моделей без заднего сиденья № 2:

Для моделей с задним сиденьем № 2:

Открепите 7 фиксаторов и 2 направляющие.

Освободите 4 фиксатора и 2 направляющие, пропустите напольное крепление ремня безопасности заднего сиденья № 2 через заднюю боковую облицовочную панель и снимите заднюю боковую облицовочную панель.

С помощью отвертки расцепите 4 захвата и снимите 2 крышки верхних поручней.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Отцепите 2 фиксатора и снимите верхний поручень.

Снимите 2 фиксатора с кузова автомобиля.

С помощью отвертки расцепите 4 захвата и снимите 2 крышки верхних поручней.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Отцепите 2 фиксатора и снимите верхний поручень.

Снимите 2 фиксатора с кузова автомобиля.

С помощью отвертки освободите 4 захвата и откройте 2 крышки.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Выверните 2 болта и снимите верхний поручень.

Освободите 4 захвата и снимите крышку кронштейна противосолнечного козырька.

Выверните 2 винта и снимите козырек.

Поверните держатель козырька примерно на 45° и вытяните его, как показано на рисунке.

Расцепите 2 захвата и снимите держатель противосолнечного козырька.

Освободите 4 фиксатора.

Отсоедините разъем и снимите лампу индивидуального освещения.

Расцепите 2 захвата и снимите крышку датчика дождя.

Отсоедините 2 захвата и сдвиньте крышку держателя стойки внутреннего зеркала заднего вида в направлении, указанном на рисунке стрелкой.

Освободите 2 захвата и снимите крышку держателя стойки внутреннего зеркала заднего вида.

Снимите лампу освещения салона № 1 .

Снимите лампу освещения салона № 2 .

С помощью съемника молдингов освободите 6 захватов и 4 фиксатора и снимите основание телевизионного дисплея.

Для моделей с зеркалом с электрохромным покрытием:

Отсоедините разъем внутреннего зеркала.

Для моделей с датчиком дождя:

Отсоедините разъем датчика дождя

Для моделей с люком:

Отсоедините разъем приводного механизма.

Отсоедините 2 разъема и 3 зажима от левой стойки ветрового стекла.

Выверните болт.

Отсоедините 2 разъема и 3 зажима от правой стойки ветрового стекла.

Отсоедините 2 разъема и зажим от левой задней стойки.

Отсоедините разъем и 3 зажима от правой задней стойки.

Для моделей с развлекательно-информационной системой для задних пассажиров:

Отсоедините 2 разъема.

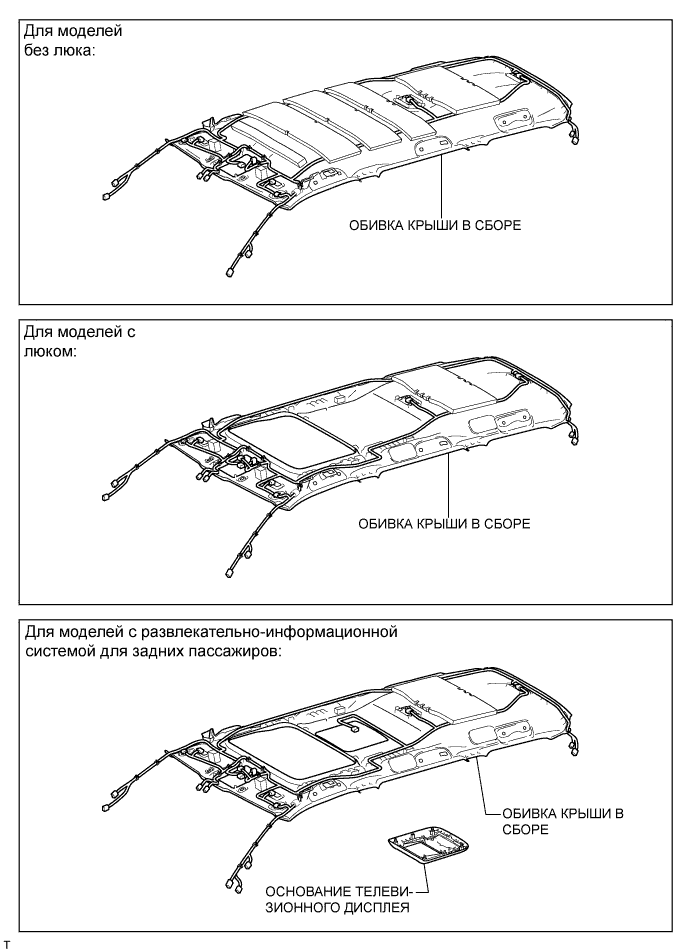

Для моделей без люка:

Для моделей с люком:

Для моделей с развлекательно-информационной системой для задних пассажиров:

Снимите обивку крыши с двери багажного отделения, как показано на рисунке.

• ПРИМЕЧАНИЕ:

• Будьте осторожны, чтобы не повредить обивку крыши при снятии.

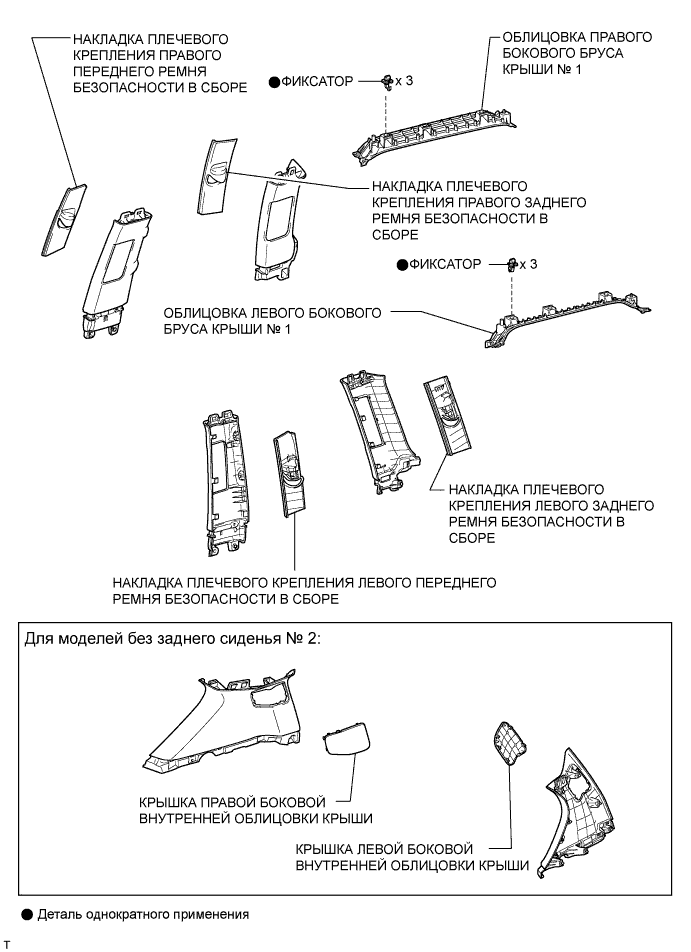

Освободите 5 захватов пластины плечевого крепления переднего ремня безопасности и сдвиньте пластину плечевого крепления переднего ремня безопасности в направлении стрелки, чтобы снять ее.

Освободите 6 захватов пластины плечевого крепления заднего ремня безопасности и сдвиньте пластину плечевого крепления заднего ремня безопасности в направлении стрелки, чтобы снять ее.

Освободите 3 фиксатора.

Срежьте 3 фиксатора и снимите облицовку бокового бруса крыши.

Снимите 3 фиксатора с кузова автомобиля.

Освободите 4 захвата и 2 направляющих и снимите крышку боковой внутренней облицовки крыши.

Освободите захват и направляющую и снимите крюк плечевого крепления ремня безопасности заднего сиденья.

Отцепите 2 захвата и снимите боковую облицовочную накладку.

Освободите 3 захвата и 2 направляющие и снимите крышку гнезда в задней боковой облицовочной панели.

Освободите 3 захвата и 2 направляющие и снимите боковую облицовочную накладку полки багажного отделения.

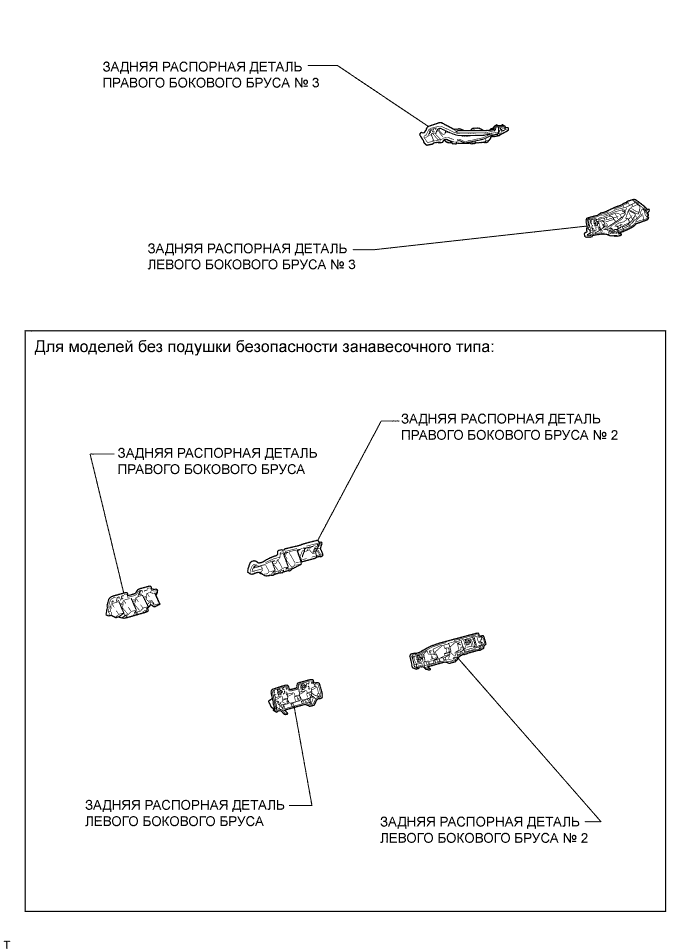

Освободите 2 захвата и снимите заднюю распорную деталь бокового бруса.

Освободите 2 захвата и снимите заднюю распорную деталь бокового бруса № 2.

Освободите 2 захвата и снимите заднюю распорную деталь бокового бруса № 3.

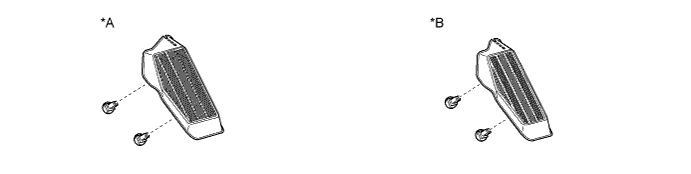

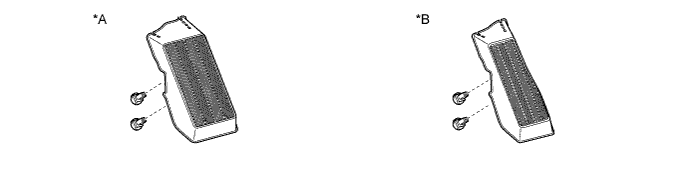

Смонтируйте переднюю напольную опору для ноги, как показано на рисунке.

Присоедините 2 фиксатора, чтобы установить переднюю напольную опору для ноги.

Смонтируйте переднюю напольную опору для ноги, как показано на рисунке.

Присоедините 2 фиксатора, чтобы установить переднюю напольную опору для ноги.

С помощью отвертки освободите 2 фиксатора и снимите переднюю напольную опору для ноги.

• УКАЗАНИЕ:

Снимите 2 фиксатора с кузова автомобиля.

С помощью отвертки освободите 2 фиксатора и снимите переднюю напольную опору для ноги.

• УКАЗАНИЕ:

Снимите 2 фиксатора с кузова автомобиля.

Подсоедините разъем и установите вещевой ящик в облицовке туннеля пола.

Нанесите необходимое количество компрессорного масла на 2 новых кольцевых уплотнения.

• Компрессорное масло:
• ND-OIL 8 или аналогичное

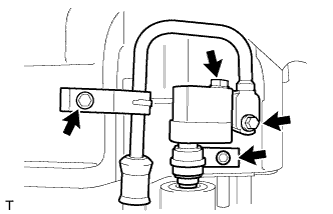

Установите 2 кольцевых уплотнения на 2 патрубка охладителя.

Подсоедините 2 патрубка охладителя и закрепите их 2 болтами.

• Момент затяжки:
• 5,4 N*m{ 55 kgf*cm, 48 in.*lbf}

Подсоедините сливной шланг системы охлаждения.

Вверните 7 болтов и 2 винта.

Установите фиксатор.

Введите в зацепление 3 захвата и установите правую центральную накладку напольного коврика.

Подсоедините разъем и установите заднюю концевую панель консоли.

Установите лоток холодильной камеры.

Установите воздуховод № 1 вещевого ящика в облицовке туннеля пола и закрепите его фиксатором.

Для моделей с автоматической трансмиссией:

Установите верхнюю облицовку панели пола в сборе .

Для моделей с механической трансмиссией:

Установите верхнюю облицовку панели пола в сборе .

Для моделей с автоматической трансмиссией:

Установите рукоятку рычага переключения передач в сборе .

Для моделей с механической трансмиссией:

Установите рукоятку рычага переключения передач в сборе .

Введите в зацепление 2 фиксатора и направляющую, чтобы установить переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

Введите в зацепление 3 фиксатора и 2 направляющих, чтобы установить нижнюю крышку панели приборов № 2.

Вверните винт.

Введите в зацепление 2 фиксатора и направляющую, чтобы установить переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

Для моделей с левосторонним рулевым управлением:

Для моделей с правосторонним рулевым управлением:

Введите в зацепление 5 фиксаторов, чтобы установить переднюю накладку верхней облицовки панели пола.

Введите в зацепление 4 фиксатора, чтобы установить крайнюю отделочную накладку панели приборов.

Подсоедините разъем.

Введите в зацепление 4 фиксатора, чтобы установить крайнюю отделочную накладку панели приборов.

Введите в зацепление 5 фиксаторов, чтобы установить подушку отделочной накладки панели приборов № 2.

Подсоедините разъем.

Установите интегрированную панель управления в сборе и введите в зацепление 4 фиксатора.

для сидений с ручным приводом:

Установите переднее сиденье в сборе .

Для сидений с электроприводом:

Установите переднее сиденье в сборе .

Для сидений с функцией облегчения посадки "Walk In":

Установите переднее сиденье в сборе .

После заправки хладагента в течение, по крайней мере, 2 мин. прогрейте двигатель при частоте вращения коленчатого вала 1850 об/мин.

• ПРИМЕЧАНИЕ:

• Во избежание повреждения компрессора при включении системы кондиционирования после снятия и установки трубопроводов хладагента кондиционера (включая компрессор) обязательно прогревайте компрессор.

Используя вакуумный насос, выполните вакуумную очистку.

Заправьте хладагент HFC-134a (R134a).

*1: Для моделей с двигателем 2TR-FE, на которых отсутствуют задний кондиционер и холодильная камера, заправочный объем хладагента меняется в зависимости от региона.

• ПРИМЕЧАНИЕ:

После заправки газообразного хладагента с помощью галогенного течеискателя проверьте, нет ли утечек хладагента.

Перед проверкой обеспечьте выполнение следующих условий:

С помощью галогенного течеискателя проверьте, нет ли утечки из трубопровода хладагента.

Если в сливном шланге утечка газа не обнаруживается, снимите блок управления электродвигателем вентилятора (сопротивление вентилятора) с блока охлаждения. Вставьте датчик галогенного течеискателя в блок и выполните испытание.

Отсоедините разъем и подождите примерно 20 мин. Поднесите галогенный течеискатель к контактному датчику давления и выполните испытание.

Введите в зацепление 3 захвата и установите электродвигатель вентилятора охладителя № 1.

Совместите шлицы шлицевого соединения электродвигателя вентилятора и установите вентилятор охладителя № 1.

• ПРИМЕЧАНИЕ:

• Соблюдайте осторожность, чтобы не повредить шлицы вентилятора.

Введите в зацепление 4 захвата, чтобы установить крышку вентилятора.

Установите жидкостную трубку, электромагнитный клапан охладителя и испаритель охладителя № 2 и затяните 2 гайки.

• Момент затяжки:
• 13,3 N*m{ 136 kgf*cm, 10 ft.*lbf}

Введите в зацепление 2 захвата.

Установите испаритель охладителя в сборе.

Установите корпус холодильной камеры.

Вверните 4 болта.

Установите 5 крепежных пружин.

Установите воздуховод и закрепите его 3 винтами и 5 болтами.

Установите дверцу блока охлаждения и закрепите ее 8 винтами и 2 болтами.

Установите новое уплотнение.

Введите в зацепление 2 захвата и установите переключатель управления охладителем.

Подсоедините 3 разъема и установите жгут проводов охладителя № 1 в сборе.

Установите новое уплотнение.

Установите сливной шланг блока охлаждения № 3.

Установите блок управления системой кондиционирования в сборе и закрепите его 2 винтами.

Подсоедините разъем.

Введите в зацепление 12 захватов, чтобы установить холодильную камеру в сборе.

Заверните 6 винтов.

Закрепите воздуховод с дефлектором вещевого ящика в облицовке туннеля пола с помощью 4 захватов.

Установите петлю дверцы консоли и закрепите ее 4 винтами.

Введите в зацепление 5 захватов.

Заверните 6 винтов.

Установите дверцу вещевого ящика в облицовке туннеля пола и закрепите ее 6 винтами.

Выверните 6 винтов и снимите дверцу вещевого ящика в облицовке туннеля пола.

Выверните 6 винтов.

Наклейте защитную ленту вокруг боковой панели приборов.

С помощью съемника молдингов расцепите 5 захватов.

Выверните 4 винта и снимите петлю дверцы вещевого ящика в облицовке туннеля пола.

Отсоедините 4 захвата и снимите воздуховод с дефлектором вещевого ящика в облицовке туннеля пола.

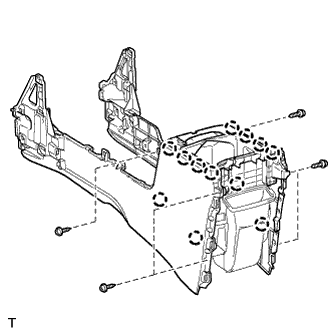

Выверните 6 винтов.

Отцепите 12 захватов и снимите холодильную камеру.

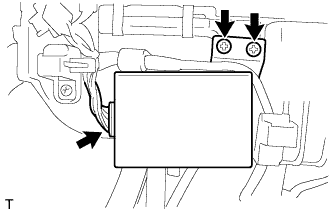

Выверните 2 винта.

Отсоедините разъем и снимите блок управления системой кондиционирования.

Снимите сливной шланг блока охлаждения № 3.

Снимите уплотнение.

Отсоедините 3 разъема и снимите жгут проводов охладителя № 1 в сборе.

Расцепите 2 захвата и снимите переключатель управления охладителем в сборе.

Снимите уплотнение.

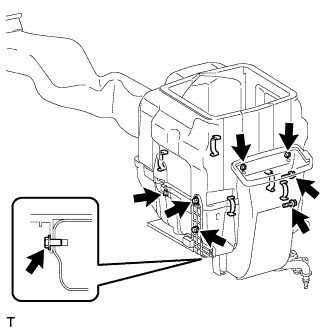

Выверните 8 винтов и 2 болта и снимите дверцу блока охлаждения.

Выверните 3 винта и 5 болтов и снимите воздуховод.

Снимите 5 крепежных пружин.

Выверните 4 болта.

Снимите корпус холодильной камеры.

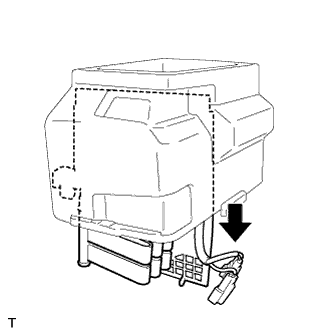

Снимите испаритель охладителя в сборе.

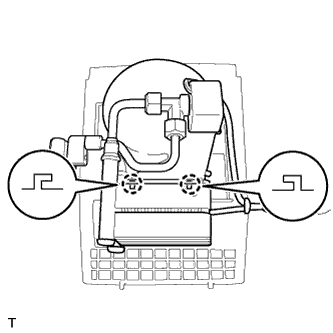

Освободите 2 захвата.

Ослабьте 2 гайки и снимите жидкостную трубку № 1, электромагнитный клапан охладителя и испаритель № 2.

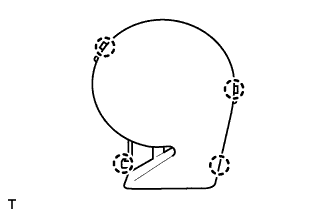

Освободите 4 захвата и снимите крышку вентилятора.

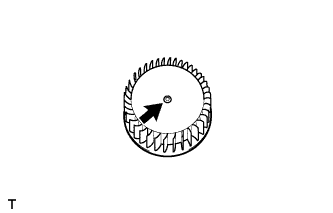

Разъедините шлицевое соединение и снимите вентилятор охладителя № 1.

Освободите 3 захвата и снимите электродвигатель вентилятора охладителя № 1.

Запустите двигатель.

Включите компрессор системы кондиционирования в следующих условиях:

В результате большая часть компрессорного масла из разных узлов системы кондиционирования будет собрана в компрессоре системы кондиционирования.

• ПРИМЕЧАНИЕ:

• Нет необходимости включать компрессор системы кондиционирования, если кондиционер не работает вследствие блокировки компрессора и иных причин.

Выключите двигатель.

Соберите хладагент из системы кондиционирования с помощью установки регенерации хладагента.

• УКАЗАНИЕ:

• Устройство сбора/регенерации хладагента следует использовать в соответствии с руководством по эксплуатации изготовителя.

Для сиденья с ручным приводом:

Снимите переднее сиденье в сборе .

Для сидений с электроприводом:

Снимите переднее сиденье в сборе .

Для сидений с функцией облегчения посадки "Walk In":

Снимите переднее сиденье в сборе .

Освободите 4 фиксатора.

Отсоедините разъем и снимите интегрированную панель управления в сборе.

Наклейте защитную ленту вокруг подушки отделочной накладки панели приборов № 2.

С помощью съемника молдингов освободите 5 фиксаторов и снимите подушку отделочной накладки панели приборов № 2.

Освободите 4 фиксатора и снимите крайнюю отделочную накладку панели приборов.

Наклейте защитную ленту вокруг передней накладки верхней облицовки панели пола.

Освободите 5 фиксаторов.

Отсоедините все разъемы и снимите переднюю накладку верхней облицовки панели пола.

Для моделей с левосторонним рулевым управлением:

Для моделей с правосторонним рулевым управлением:

Освободите 2 фиксатора и направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

Выверните винт.

Освободите 3 фиксатора и 2 направляющих и снимите нижнюю крышку панели приборов № 2.

Освободите 2 фиксатора и направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

Для моделей с автоматической трансмиссией:

Снимите рукоятку рычага переключения передач в сборе .

Для моделей с механической трансмиссией:

Снимите рукоятку рычага переключения передач в сборе .

Для моделей с автоматической трансмиссией:

Снимите верхнюю облицовку панели пола в сборе .

Для моделей с механической трансмиссией:

Снимите верхнюю облицовку панели пола в сборе .

Снимите фиксатор и воздуховод вещевого ящика в облицовке туннеля пола № 1.

Снимите лоток холодильной камеры.

Освободите 8 захватов.

Отсоедините разъем и снимите заднюю концевую панель консоли.

Освободите 3 захвата и снимите правую центральную накладку напольного коврика.

Снимите фиксатор.

Выверните 7 болтов и 2 винта.

Выверните 2 болта и отсоедините 2 патрубка охладителя.

Отсоедините сливной шланг охладителя.

Отсоедините разъем и снимите вещевой ящик в облицовке туннеля пола в сборе.
