Освободите 13 фиксаторов и снимите верхнее уплотнение кронштейна радиатора.

Освободите 3 фиксатора и направляющую и снимите защиту боковой панели переднего крыла.

Освободите 5 захватов и снимите уплотнение между левым передним крылом и кожухом.

С помощью отвертки расцепите 3 захвата и снимите накладку рычага стеклоочистителя.

• УКАЗАНИЕ:

Отверните гайку и снимите рычаг левого переднего стеклоочистителя со щеткой в сборе.

Отверните гайку и снимите рычаг правого переднего стеклоочистителя со щеткой в сборе.

Снимите 2 фиксатора.

Расцепите 6 захватов и направляющую (A).

Освободите 10 направляющих (B) и вытяните вентиляционную решетку в верхней части кожуха в сборе.

Снимите наружный молдинг ветрового стекла.

Снимите 5 фиксаторов молдинга ветрового стекла № 1.

• УКАЗАНИЕ:

• Для снятия 5 фиксаторов с другой стороны выполните аналогичные действия.

Вставьте сверло диаметром 4 мм (0,157 дюйма) в дрель.

Обмотайте дрель защитной лентой примерно в 5 мм (0,197 дюйма) от конца дрели.

• УКАЗАНИЕ:

• Чтобы предотвратить слишком глубокое проникновение сверла 4 мм (0,157 дюйма), обмотайте его защитной клейкой лентой.

Слегка нажмите дрелью на фиксаторы наружного молдинга ветрового стекла № 3, высверлите фланцы и снимите фиксаторы наружного молдинга ветрового стекла № 3.

• ПРИМЕЧАНИЕ:

• ПРЕДОСТЕРЕЖЕНИЕ:

• Примите во внимание, что фиксатор наружного молдинга ветрового стекла № 3 может быть горячим.

С помощью пылесоса удалите все фрагменты фиксатора наружного молдинга ветрового стекла № 3 и стружку из мест сверления.

• УКАЗАНИЕ:

• Для снятия фиксаторов с другой стороны выполните аналогичные действия.

Наклейте защитную ленту вокруг опорной накладки двери.

С помощью отвертки освободите 4 фиксатора, 10 захватов и 2 направляющих и снимите опорную накладку двери.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите фиксатор.

Освободите фиксатор и захват и снимите боковую облицовочную накладку кожуха.

Снимите уплотнитель обшивки проема передней двери.

С помощью отвертки освободите 2 захвата и снимите переднюю заглушку верхнего поручня № 1.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Отверните 2 болта.

Освободите 2 захвата и снимите верхний поручень № 1.

Отсоедините 3 направляющие и снимите обивку стойки ветрового стекла.

Для моделей с подушкой безопасности занавесочного типа:

Защитите подушку безопасности занавесочного типа в сборе.

Освободите 4 захвата и снимите крышку кронштейна противосолнечного козырька.

Выверните 2 винта и снимите козырек.

Поверните держатель козырька примерно на 45° и вытяните его, как показано на рисунке.

Расцепите 2 захвата и снимите держатель противосолнечного козырька.

Освободите 4 фиксатора.

Отсоедините разъем и снимите лампу индивидуального освещения.

Расцепите 2 захвата и снимите крышку датчика дождя.

Отсоедините разъем.

Освободите фиксатор, отжав его вниз.

Снимите датчик дождя, как показано на рисунке.

Нажмите на крышку в направлении, указанном на рисунке стрелками А, и снимите ее.

Нажимая на захват в направлении, указанном на рисунке черной стрелкой B, сдвиньте зеркало в направлении, указанном белой стрелкой, и снимите его.

Отсоедините 2 захвата и сдвиньте крышку держателя стойки внутреннего зеркала заднего вида в направлении, указанном на рисунке стрелкой.

Освободите 2 захвата и снимите крышку держателя стойки внутреннего зеркала заднего вида.

Отсоедините разъем.

С помощью торцевого ключа "TORX" (T20) выверните винт и снимите внутреннее зеркало заднего вида.

Для моделей с люком:

Для моделей без люка:

Наложите защитную клейкую ленту на наружную поверхность кузова автомобиля во избежание появления на ней царапин.

Пропустите струнную проволоку между кузовом автомобиля и стеклом из салона, как показано на рисунке.

Привяжите к обоим концам проволоки предметы, заменяющие ручки (например, деревянные бруски).

• ПРИМЕЧАНИЕ:

Нанесите метки на стекло и кузов автомобиля в местах, показанных на рисунке.

• ПРИМЕЧАНИЕ:

• Метки наносить необязательно, если стекло не подлежит повторному применению.

С системой противообледенителя ветрового стекла:

Отсоедините разъем противообледенителя ветрового стекла.

Срежьте герметик, протянув струнную проволоку вокруг стекла.

• ПРИМЕЧАНИЕ:

• При снятии стекла следует оставлять максимально возможное количество герметика на кузове автомобиля.

Расцепите фиксаторы.

Используя вакуумные присоски, снимите стекло.

С помощью скребка удалите клейкий уплотнитель.

• ПРИМЕЧАНИЕ:

С помощью скребка удалите молдинг.

• ПРИМЕЧАНИЕ:

С помощью скребка снимите 2 фиксатора.

• ПРИМЕЧАНИЕ:

Снимите 2 фиксатора № 1.

• ПРИМЕЧАНИЕ:

• Обязательно замените фиксаторы № 1 новыми.

С помощью скребка удалите поврежденные фиксаторы стекла, уплотнитель, а также герметик, прилипший к стеклу.

Очистите наружную кромку стекла растворителем, не содержащим смолистых веществ.

• ПРИМЕЧАНИЕ:

Очистите и сформируйте поверхность соприкосновения кузова.

Очистите поверхность контакта на кузове техническим бензином.

• УКАЗАНИЕ:

• Кузов автомобиля следует очистить, даже если удален весь герметик.

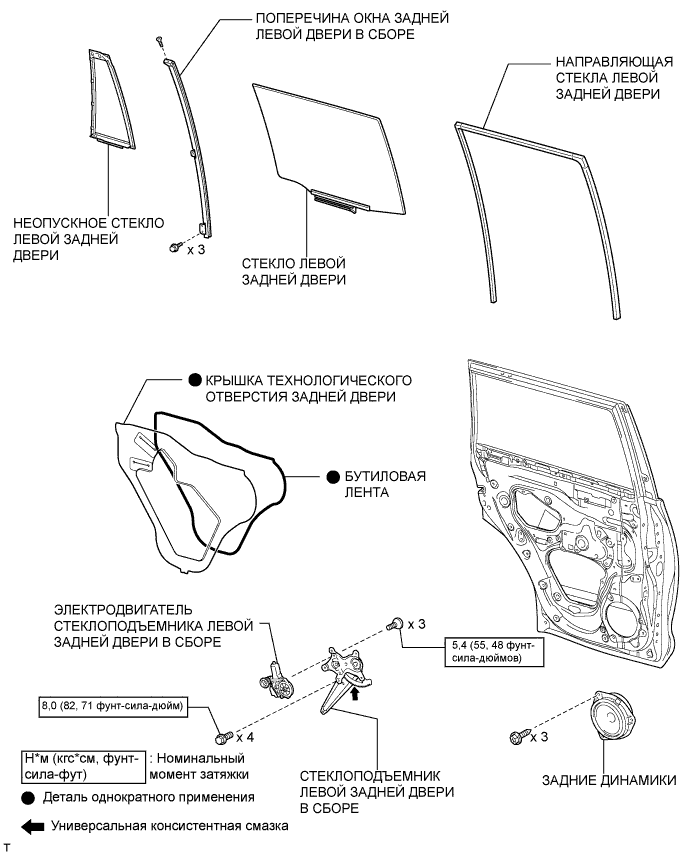

Нанесите универсальную консистентную смазку на все трущиеся и вращающиеся детали электродвигателя стеклоподъемника.

Закрепите электродвигатель стеклоподъемника 3 винтами с помощью торцевого ключа "TORX" T25.

• Момент затяжки:
• 5,4 N*m{ 55 kgf*cm, 48 in.*lbf}

• УКАЗАНИЕ:

• В новом механизме стеклоподъемника задней двери применяются самонарезающие винты для нарезания резьбы в новых установочных отверстиях.

Нанесите на рабочие поверхности трения стеклоподъемника задней двери в сборе универсальную консистентную смазку.

Вверните болт временного крепления в стеклоподъемник задней двери в сборе.

Временно установите стеклоподъемник задней двери и закрепите его болтом временного крепления.

Временно вверните 3 болта и затем затяните 3 болта и болт временного крепления.

• УКАЗАНИЕ:

• Затягивайте болты в порядке, указанном на рисунке.

• Момент затяжки:
• 8,0 N*m{ 82 kgf*cm, 71 in.*lbf}

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и разъему электродвигателя стеклоподъемника задней двери.

Подсоедините переключатель электрического стеклоподъемника в сборе и сместите рычаг стеклоподъемника таким образом, чтобы ролик на рычаге был виден через технологическое отверстие.

Отсоедините переключатель электрического стеклоподъемника в сборе и разъем электродвигателя стеклоподъемника задней двери.

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

• ПРИМЕЧАНИЕ:

Вставьте стекло задней двери в панель задней двери вдоль направляющей стекла задней двери в направлении, указанном на рисунке стрелками.

Установите неопускное стекло задней двери вместе с уплотнителем неопускного стекла задней двери в направлении, указанном на рисунке стрелкой.

Установите поперечину окна задней двери в сборе сверху вниз.

Установите на направляющую стекла поперечину окна задней двери.

Вверните болт временного крепления в поперечину окна задней двери.

Установите поперечину окна задней двери в сборе.

Вверните 2 болта и винт.

Затяните болт временного крепления, чтобы установить поперечину окна задней двери в сборе.

Установите направляющую стекла.

Наклейте новую бутиловую ленту на панель задней двери.

Пропустите трос дистанционного управления замком задней двери и внутренний трос замка задней двери через новую крышку технологического отверстия задней двери.

Закрепите крышку технологического отверстия задней двери, используя контрольные точки на панели задней двери.

• ПРИМЕЧАНИЕ:

Подсоедините разъем.

Установите жгут проводов задней двери и закрепите его 2 хомутами.

Временно установите динамик, введя в зацепление 2 захвата динамика с панелью двери.

Установите задний динамик и закрепите его 3 винтами в порядке, показанном на рисунке.

• ПРИМЕЧАНИЕ:

• Не прикасайтесь к диффузору динамика.

Подсоедините разъем.

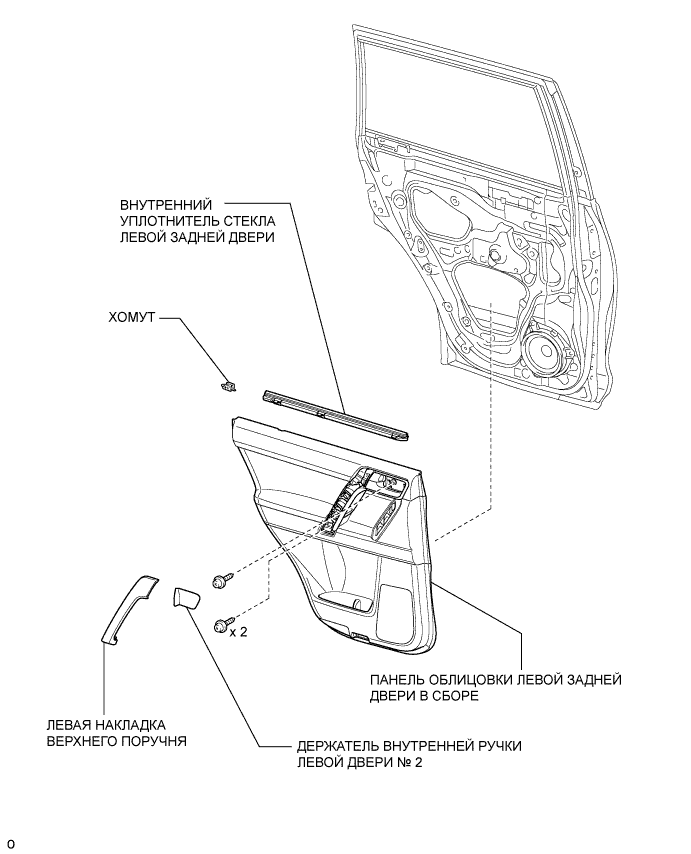

Введите в зацепление 3 захвата, чтобы установить внутренний уплотнитель стекла задней двери, как показано на рисунке.

Установите зажим на дверную панель.

Подсоедините трос дистанционного управления замком задней двери в сборе и внутренний трос замка задней двери в сборе.

Подсоедините все разъемы.

Закрепите панель облицовки задней двери с помощью 4 захватов на внутреннем уплотнителе стекла задней двери, как показано на рисунке.

Введите в зацепление 9 фиксаторов и установите панель облицовки задней двери в сборе.

Вверните 3 винта.

Введите в зацепление 8 захватов и установите облицовку верхнего поручня.

Введите в зацепление 3 захвата, чтобы установить оправу внутренней ручки задней двери.

Выполните инициализацию системы управления электрическими стеклоподъемниками .

Подайте на контакт 2(B) разъема положительное (+) напряжение аккумуляторной батареи.

• ПРИМЕЧАНИЕ:

• Во избежание повреждения импульсного датчика внутри электродвигателя подавать положительное (+) напряжение допускается только на контакт 2(B).

Подайте на контакты 1 (GND) и 7 (DOWN) или 10 (UP) разъема отрицательное (-) напряжение аккумуляторной батареи.

Убедитесь, что шестерня электродвигателя вращается плавно, как описано ниже.

• OK:

• Условия измерений	Заданные условия
  Подсоедините провод положительного (+) вывода аккумуляторной батареи к контакту 2(В), а провод отрицательного (-) вывода аккумуляторной батареи – к контакту 1(GND), и не отсоединяйте их в течение не менее 3 с. При соединенных контактах 2(B) и 1 (GND) подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 10 (UP). Отсоедините и подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 10 (UP) в течение 1 с.	Шестерня электродвигателя вращается по часовой стрелке (вверх)
  Подсоедините провод положительного (+) вывода аккумуляторной батареи к контакту 2(В), а провод отрицательного (-) вывода аккумуляторной батареи - к контакту 1(GND), и не отсоединяйте их в течение не менее 3 с. При соединенных контактах 2(B) и 1(GND) подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 7(DOWN). Отсоедините и подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 7(DOWN) в течение 1 с.	Шестерня электродвигателя вращается против часовой стрелки (вниз)

• ПРЕДОСТЕРЕЖЕНИЕ:

• После установки электродвигателя стеклоподъемника и механизма стеклоподъемника на дверь необходимо перенастроить электродвигатель стеклоподъемника (инициализировать импульсный датчик).

Подайте на контакт 2(B) разъема положительное (+) напряжение аккумуляторной батареи.

• ПРИМЕЧАНИЕ:

• Во избежание повреждения импульсного датчика внутри электродвигателя подавать положительное (+) напряжение допускается только на контакт 2(B).

Подайте на контакты 1 (GND) и 7 (DOWN) или 10 (UP) разъема отрицательное (-) напряжение аккумуляторной батареи.

Убедитесь, что шестерня электродвигателя вращается плавно, как описано ниже.

• OK:

• Условия измерений	Заданные условия
  Подсоедините провод положительного (+) вывода аккумуляторной батареи к контакту 2(В), а провод отрицательного (-) вывода аккумуляторной батареи – к контакту 1(GND), и не отсоединяйте их в течение не менее 3 с. При соединенных контактах 2(B) и 1 (GND) подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 10 (UP). Отсоедините и подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 10 (UP) в течение 1 с.	Шестерня электродвигателя вращается против часовой стрелки (вверх)
  Подсоедините провод положительного (+) вывода аккумуляторной батареи к контакту 2(В), а провод отрицательного (-) вывода аккумуляторной батареи - к контакту 1(GND), и не отсоединяйте их в течение не менее 3 с. При соединенных контактах 2(B) и 1(GND) подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 7(DOWN). Отсоедините и подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 7(DOWN) в течение 1 с.	Шестерня электродвигателя вращается по часовой стрелке (вниз)

• ПРЕДОСТЕРЕЖЕНИЕ:

• После установки электродвигателя стеклоподъемника и механизма стеклоподъемника на дверь необходимо перенастроить электродвигатель стеклоподъемника (инициализировать импульсный датчик).

С помощью съемника молдингов A освободите 3 захвата и снимите оправу внутренней ручки задней двери, как показано на рисунке.

С помощью съемника молдингов А освободите 8 захватов и снимите крышку верхнего поручня.

Выверните 3 винта.

С помощью съемника фиксаторов расцепите 9 фиксаторов.

Вытяните панель облицовки задней двери в сборе в направлении, указанном стрелкой на рисунке.

Поднимите панель облицовки задней двери в сборе, чтобы освободить 4 захвата, и снимите панель облицовки задней двери вместе с внутренним уплотнителем стекла задней двери.

Отсоедините трос дистанционного управления замком задней двери в сборе и внутренний трос замка задней двери в сборе.

Отсоедините все разъемы.

С помощью отвертки освободите захват и снимите зажим.

С помощью отвертки освободите 3 захвата и снимите внутренний уплотнитель стекла задней двери с панели облицовки задней двери в сборе, как показано на рисунке.

Отсоедините разъем.

Выверните 3 винта.

Освободите 2 захвата и снимите задний динамик.

• ПРИМЕЧАНИЕ:

• Не прикасайтесь к диффузору динамика.

Отсоедините разъем.

Освободите 3 зажима, переместите жгут проводов, чтобы он не мешал, и снимите крышку технологического отверстия.

• УКАЗАНИЕ:

• Удалите с двери оставшуюся бутиловую ленту.

Снимите направляющую стекла задней двери.

Ослабьте болт временного крепления.

Выверните 2 болта и винт.

Снимите поперечину окна задней двери в сборе.

Выверните болт временного крепления из поперечины окна задней двери в сборе.

Снимите неопускное стекло и уплотнитель задней двери как единый узел, см. рисунок.

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи и разъему электродвигателя стеклоподъемника задней двери.

Подсоедините переключатель электрического стеклоподъемника в сборе и сместите стекло задней двери таким образом, чтобы показались болты стекла двери.

Отсоедините переключатель электрического стеклоподъемника и разъемы электродвигателя стеклоподъемника задней двери.

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

• ПРИМЕЧАНИЕ:

Снимите стекло задней двери в сборе со стеклоподъемника задней двери в сборе, как показано на рисунке.

• ПРИМЕЧАНИЕ:

• Когда болты вывернуты, не позволяйте стеклу двери упасть.

Извлеките стекло задней двери в направлении, указанном на рисунке стрелками, и в порядке, обозначенном на рисунке.

• ПРИМЕЧАНИЕ:

• Старайтесь не повредить дверное стекло.

Ослабьте болт временного крепления.

• ПРИМЕЧАНИЕ:

• Не выворачивайте болт временного крепления. Если вывернуть болт временного крепления, стеклоподъемник задней двери может упасть и получить повреждения.

Выверните 3 болта.

Снимите стеклоподъемник задней двери в сборе.

Выверните болт временного крепления из стеклоподъемника задней двери в сборе.

Выверните 3 винта с помощью торцевого ключа "TORX" T25 и снимите электродвигатель стеклоподъемника.

Нанесите универсальную консистентную смазку на все трущиеся и вращающиеся детали электродвигателя стеклоподъемника.

Закрепите электродвигатель стеклоподъемника 3 винтами с помощью торцевого ключа "TORX" T25.

• Момент затяжки:
• 5,4 N*m{ 55 kgf*cm, 48 in.*lbf}

• УКАЗАНИЕ:

• В новом механизме стеклоподъемника передней двери применяются самонарезающие винты для нарезания резьбы в новых установочных отверстиях.

Нанесите универсальную консистентную смазку на все трущиеся и вращающиеся детали электродвигателя стеклоподъемника.

Закрепите электродвигатель стеклоподъемника 3 винтами с помощью торцевого ключа "TORX" T25.

• Момент затяжки:
• 5,4 N*m{ 55 kgf*cm, 48 in.*lbf}

• УКАЗАНИЕ:

• В новом механизме стеклоподъемника передней двери применяются самонарезающие винты для нарезания резьбы в новых установочных отверстиях.

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

Подсоедините главный переключатель электрических стеклоподъемников в сборе и сместите стекло передней двери таким образом, чтобы были видны места установки болтов стекла двери.

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и снимите главный выключатель электрических стеклоподъемников в сборе.

• ПРЕДОСТЕРЕЖЕНИЕ:

• После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS .

Вставьте стекло передней двери в панель передней двери вдоль направляющей стекла передней двери в направлении, указанном на рисунке стрелками, и в порядке, показанном на рисунке.

Закрепите стекло передней двери в сборе 2 болтами.

• Момент затяжки:
• 5,5 N*m{ 56 kgf*cm, 49 in.*lbf}

• УКАЗАНИЕ:

• Затягивайте болты в порядке, указанном на рисунке.

Наклейте новую бутиловую ленту на панель передней двери.

Проденьте трос дистанционного управления замком передней двери в сборе и внутренний трос замка передней двери в сборе через новую крышку технологического отверстия передней двери.

Закрепите крышку технологического отверстия передней двери, используя контрольные точки на панели передней двери.

• ПРИМЕЧАНИЕ:

• ПРИМЕЧАНИЕ:

• Надежно закрепите крышку технологического отверстия передней двери, не допуская образования складок и пузырьков воздуха.

Установите 2 зажима.

Вверните болт, чтобы закрепить жгут проводов передней двери.

Временно установите динамик, введя в зацепление 2 захвата динамика с панелью двери.

Закрепите динамик 4 гайками в порядке, показанном на рисунке.

Подсоедините разъем динамика.

• ПРИМЕЧАНИЕ:

• Не прикасайтесь к диффузору динамика.

Установите внутренний уплотнитель стекла передней двери.

Подсоедините трос дистанционного управления замком передней двери в сборе и внутренний трос замка передней двери в сборе.

Подсоедините 2 разъема.

Для моделей с запоминающими устройствами сидений:

Закрепите панель облицовки передней двери с помощью 4 захватов на внутреннем уплотнителе стекла передней двери, как показано на рисунке.

Введите в зацепление 12 фиксаторов и держатель панели облицовки передней двери, чтобы установить панель облицовки передней двери.

Вверните 3 винта.

Введите в зацепление 8 захватов и установите облицовку верхнего поручня.

Введите в зацепление 2 захвата, чтобы установить облицовку кронштейна нижней рамы передней двери.

Введите в зацепление 3 захвата, чтобы установить оправу внутренней ручки передней двери.

Выполните инициализацию системы управления электрическими стеклоподъемниками .

Подайте на контакт 2(B) разъема положительное (+) напряжение аккумуляторной батареи.

• ПРИМЕЧАНИЕ:

• Во избежание повреждения импульсного датчика внутри электродвигателя подавать положительное (+) напряжение допускается только на контакт 2(B).

Подайте на контакты 1 (GND) и 7 (DOWN) или 10 (UP) разъема отрицательное (-) напряжение аккумуляторной батареи.

Убедитесь, что шестерня электродвигателя вращается плавно, как описано ниже.

• OK:

• Условия измерений	Заданные условия
  Подсоедините провод положительного (+) вывода аккумуляторной батареи к контакту 2(В), а провод отрицательного (-) вывода аккумуляторной батареи – к контакту 1(GND), и не отсоединяйте их в течение не менее 3 с. При соединенных контактах 2(B) и 1 (GND) подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 10 (UP). Отсоедините и подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 10 (UP) в течение 1 с.	Шестерня электродвигателя вращается по часовой стрелке (вверх)
  Подсоедините провод положительного (+) вывода аккумуляторной батареи к контакту 2(В), а провод отрицательного (-) вывода аккумуляторной батареи - к контакту 1(GND), и не отсоединяйте их в течение не менее 3 с. При соединенных контактах 2(B) и 1(GND) подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 7(DOWN). Отсоедините и подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 7(DOWN) в течение 1 с.	Шестерня электродвигателя вращается против часовой стрелки (вниз)

• ПРЕДОСТЕРЕЖЕНИЕ:

• После установки электродвигателя стеклоподъемника и механизма стеклоподъемника на дверь необходимо перенастроить электродвигатель стеклоподъемника (инициализировать импульсный датчик).

Подайте на контакт 2(B) разъема положительное (+) напряжение аккумуляторной батареи.

• ПРИМЕЧАНИЕ:

• Во избежание повреждения импульсного датчика внутри электродвигателя подавать положительное (+) напряжение допускается только на контакт 2(B).

Подайте на контакты 1 (GND) и 7 (DOWN) или 10 (UP) разъема отрицательное (-) напряжение аккумуляторной батареи.

Убедитесь, что шестерня электродвигателя вращается плавно, как описано ниже.

• OK:

• Условия измерений	Заданные условия
  Подсоедините провод положительного (+) вывода аккумуляторной батареи к контакту 2(В), а провод отрицательного (-) вывода аккумуляторной батареи – к контакту 1(GND), и не отсоединяйте их в течение не менее 3 с. При соединенных контактах 2(B) и 1 (GND) подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 10 (UP). Отсоедините и подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 10 (UP) в течение 1 с.	Шестерня электродвигателя вращается против часовой стрелки (вверх)
  Подсоедините провод положительного (+) вывода аккумуляторной батареи к контакту 2(В), а провод отрицательного (-) вывода аккумуляторной батареи - к контакту 1(GND), и не отсоединяйте их в течение не менее 3 с. При соединенных контактах 2(B) и 1(GND) подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 7(DOWN). Отсоедините и подсоедините провод отрицательного (-) вывода аккумуляторной батареи к контакту 7(DOWN) в течение 1 с.	Шестерня электродвигателя вращается по часовой стрелке (вниз)

• ПРЕДОСТЕРЕЖЕНИЕ:

• После установки электродвигателя стеклоподъемника и механизма стеклоподъемника на дверь необходимо перенастроить электродвигатель стеклоподъемника (инициализировать импульсный датчик).

Отсоедините 2 фиксатора и снимите облицовку кронштейна нижней рамы левой передней двери.

С помощью съемника молдингов освободите 3 захвата и снимите оправу внутренней ручки, как показано на рисунке.

С помощью съемника молдингов А освободите 8 захватов и снимите крышку верхнего поручня.

Выверните 3 винта.

Снимите 12 фиксаторов.

Вытяните панель облицовки передней двери в сборе в направлении, указанном стрелкой на рисунке.

Поднимите панель облицовки передней двери в сборе, чтобы освободить 4 захвата, и снимите панель облицовки передней двери в сборе вместе с внутренним уплотнителем стекла левой передней двери.

Отсоедините 2 разъема.

Для моделей с запоминающими устройствами сидений:

Отсоедините разъемы.

Отсоедините трос дистанционного управления замком передней двери в сборе и внутренний трос замка передней двери в сборе.

С помощью отвертки освободите 4 захвата и снимите внутренний уплотнитель стекла передней двери с панели облицовки передней двери в сборе, как показано на рисунке.

Отсоедините разъем динамика.

Выверните 4 винта.

Расцепите 2 захвата и снимите динамик.

• ПРИМЕЧАНИЕ:

• Не прикасайтесь к диффузору динамика.

Выверните болт.

Освободите 2 зажима, переместите жгут проводов, чтобы он не мешал, и снимите крышку технологического отверстия.

• УКАЗАНИЕ:

• Удалите с двери оставшуюся бутиловую ленту.

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

Подсоедините главный выключатель электрических стеклоподъемников в сборе и сместите стекло передней двери таким образом, чтобы показались болты стекла двери.

Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и снимите главный выключатель электрических стеклоподъемников в сборе.

• ПРИМЕЧАНИЕ:

Выверните 2 болта.

• ПРИМЕЧАНИЕ:

• Когда болты вывернуты, не позволяйте стеклу двери упасть.

Извлеките стекло передней двери в направлении, указанном на рисунке стрелками, и в порядке, показанном на рисунке.

• ПРИМЕЧАНИЕ:

• Старайтесь не повредить дверное стекло.

Отсоедините разъем.

Ослабьте болт временного крепления.

• ПРИМЕЧАНИЕ:

• Не выворачивайте болт временного крепления. Если вывернуть болт временного крепления, стеклоподъемник передней двери может упасть и получить повреждения.

Выверните 5 болтов.

Снимите стеклоподъемник передней двери в сборе.

Выверните болт временного крепления из стеклоподъемника передней двери.

С помощью торцевого ключа "TORX" T25 выверните 3 винта и снимите электродвигатель стеклоподъемника.

• ПРЕДОСТЕРЕЖЕНИЕ:

• Следите за тем, чтобы пальцы и другие части тела не попадали в зону перемещения стеклоподъемника. При снятии электродвигателя стеклоподъемника усилие пружины вызывает перемещение стеклоподъемника в направлении стрелки, как показано на рисунке (в направлении подъема стекла), что может привести к травмам. ПРИМЕЧАНИЕ: При выворачивании винтов будьте осторожны: не уроните электродвигатель, чтобы не повредить его.
