Dtc P2237 Обрыв В Цепи Тока Накачки Кислородного Датчика (A/F) (Датчик 1 Ряда 1)

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ – ECM)

ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P2237, P2238, P2239, P2252 ИЛИ P2253)

DTC P2237 Обрыв в цепи тока накачки кислородного датчика (A/F) (датчик 1 ряда 1)

DTC P2238 Слабый ток в цепи тока накачки кислородного датчика (A/F) (датчик 1 ряда 1)

DTC P2239 Сильный ток в цепи тока накачки кислородного датчика (A/F) (датчик 1 ряда 1)

DTC P2252 Слабый ток в цепи базового заземления кислородного датчика (A/F) (ряд 1, датчик 1)

DTC P2253 Сильный ток в цепи базового заземления кислородного датчика (A/F) (ряд 1, датчик 1)

ОПИСАНИЕ

См. DTC P2195 .


  • УКАЗАНИЕ:
Несмотря на то, что в названиях DTC говорится о кислородном датчике, эти DTC относятся к датчику состава топливовоздушной смеси.
Датчиком 1 считается датчик, установленный в передней части трехкомпонентного каталитического нейтрализатора и расположенный рядом с двигателем.
№ DTCУсловие обнаружения DTCНеисправный участок
P2237Обрыв цепи между контактами A1A+ и A1A- датчика состава топливовоздушной смеси во время работы двигателя (логика диагностирования за 2 поездки).
Обрыв или короткое замыкание в цепи датчика состава топливовоздушной смеси
Датчик состава топливовоздушной смеси
ECM
P2238Выполняется одно из следующих условий (логика диагностирования за 2 поездку):
Уменьшение выходного напряжения датчика состава топливовоздушной смеси во время работы двигателя.
Напряжение на контакте A1A+ составляет 0,5 В или менее.
Напряжение между контактами A1A+ и A1A- составляет не более 0,1 В.
Обрыв или короткое замыкание в цепи датчика состава топливовоздушной смеси
Датчик состава топливовоздушной смеси
ECM
P2239Напряжение на контакте A1A+ составляет более 4,5 В (логика диагностирования за 2 поездки).
Обрыв или короткое замыкание в цепи датчика состава топливовоздушной смеси
Датчик состава топливовоздушной смеси
ECM
P2252Напряжение на контакте A1A- составляет менее 0,5 В (логика диагностирования за 2 поездки).
Обрыв или короткое замыкание в цепи датчика состава топливовоздушной смеси
Датчик состава топливовоздушной смеси
ECM
P2253Напряжение A1A- превышает 4,5 В (логика диагностирования за 2 поездки).
Обрыв или короткое замыкание в цепи датчика состава топливовоздушной смеси
Датчик состава топливовоздушной смеси
ECM

СХЕМА СОЕДИНЕНИЙ

См. DTC P2195 .


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • УКАЗАНИЕ:
  • Только при использовании портативного диагностического прибора:
  • Выполнив испытание "Control the Injection Volume for A/F Sensor" (управление объемом впрыска топлива для датчика состава топливовоздушной смеси) в режиме Active Test, можно определить неисправный участок. Испытание "Control the Injection Volume for A/F Sensor" может помочь определить, какой из узлов неисправен: датчик состава топливовоздушной смеси, подогреваемый кислородный датчик или какой-либо другой потенциально неисправный узел.
  • В следующих указаниях описывается порядок выполнения испытания "Control the Injection Volume for A/F Sensor" с помощью портативного диагностического прибора.
Подсоедините портативный диагностический прибор к DLC3.
Запустите двигатель.
Включите портативный диагностический прибор.
Прогрейте двигатель на 2500 об/мин в течение приблизительно 90 секунд.
Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Injection Volume for A/F Sensor.
Выполните испытание в режиме Active Test при работе двигателя на холостом ходу (нажмите кнопку ВПРАВО или ВЛЕВО для изменения объема впрыска топлива).
Следите за выходными напряжениями датчика состава топливовоздушной смеси и подогреваемого кислородного датчика (AFS Voltage B1S1 и O2S B1S2), отображаемыми на экране портативного диагностического прибора.
  • УКАЗАНИЕ:
Во время испытания "Control the Injection Volume for A/F Sensor" объем впрыска топлива снижается на 12,5% или увеличивается на 25%.
Каждый датчик должен надлежащим образом реагировать на увеличение или уменьшение объема впрыска топлива.
Информация на дисплее (датчик)Объем впрыска топливаСостояниеНапряжение
AFS Voltage B1S1
(датчик состава топливовоздушной смеси)
+25%ОбогащениеМенее 3,1 В
AFS Voltage B1S1
(датчик состава топливовоздушной смеси)
-12,5%ОбеднениеБолее 3,4 В
O2S B1S2
(подогреваемый кислородный датчик)
+25%ОбогащениеБолее 0,55 В
O2S B1S2
(подогреваемый кислородный датчик)
-12,5%ОбеднениеМенее 0,4 В
  • ПРИМЕЧАНИЕ:
  • Задержка на выходе датчика состава топливовоздушной смеси составляет несколько секунд, а задержка на выходе подогреваемого кислородного датчика – приблизительно 20 секунд.
КорпусДатчик состава топливовоздушной смеси
Выходное напряжение
Подогреваемый кислородный датчик
Выходное напряжение
Наиболее вероятное место нахождения неисправности
1Dtc P2237  Обрыв В Цепи Тока Накачки Кислородного Датчика (A/F) (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150Dtc P2237  Обрыв В Цепи Тока Накачки Кислородного Датчика (A/F) (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150-
2Dtc P2237  Обрыв В Цепи Тока Накачки Кислородного Датчика (A/F) (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150Dtc P2237  Обрыв В Цепи Тока Накачки Кислородного Датчика (A/F) (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150
Датчик состава топливовоздушной смеси
Подогреватель датчика состава топливовоздушной смеси
Цепь датчика состава топливовоздушной смеси
3Dtc P2237  Обрыв В Цепи Тока Накачки Кислородного Датчика (A/F) (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150Dtc P2237  Обрыв В Цепи Тока Накачки Кислородного Датчика (A/F) (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150
Подогреваемый кислородный датчик
Подогреватель подогреваемого кислородного датчика
Цепь подогреваемого кислородного датчика
4Dtc P2237  Обрыв В Цепи Тока Накачки Кислородного Датчика (A/F) (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150Dtc P2237  Обрыв В Цепи Тока Накачки Кислородного Датчика (A/F) (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150
Давление в топливной системе
Утечки газов из системы выпуска отработавших газов
(чрезвычайно обедненное или обогащенное соотношение воздух-топливо)
Испытание "Control the Injection Volume for A/F Sensor" дает механику возможность выполнить проверку и построить графики выходного напряжения для датчика состава топливовоздушной смеси и подогреваемого кислородного датчика.
Для отображения графика войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Injection Volume for A/F Sensor / AFS Voltage B1S1 и O2S B1S2.
  • УКАЗАНИЕ:
  • С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ – ECM)

Отсоедините разъем датчика состава топливовоздушной смеси.

Отсоедините разъем ЭБУ.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление (при проверке на обрыв):
  • Подключение диагностического прибораУсловиеЗаданные условия
    C56-3 (A1A+) - C63-7 (A1A+)ВсегдаМенее 1 Ом
    C56-4 (A1A-) - C63-1 (A1A-)ВсегдаМенее 1 Ом
  • Номинальное сопротивление (при проверке на короткое замыкание):
  • Подключение диагностического прибораУсловиеЗаданные условия
    C56-3 (A1A+) или C63-7 (A1A+) - массаВсегда10 кОм или более
    C56-4 (A1A-) или C63-1 (A1A-) - массаВсегда10 кОм или более

Подсоедините разъем ECM.

Подсоедините разъем датчика состава топливовоздушной смеси.

Dtc P2237  Обрыв В Цепи Тока Накачки Кислородного Датчика (A/F) (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ – ECM)
OK
2.ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

Замените датчик состава топливовоздушной смеси .

ДАЛЕЕ
3.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P2237, P2238, P2239, P2252 ИЛИ P2253)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Сбросьте коды DTC .

Переключите ECM из нормального режима диагностики в режим активной диагностики .

Совершите поездку на автомобиле в режиме проверочной поездки .

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC (ожидающие обработки).

Результат
РезультатСледующий шаг
DTC не выводитсяА
DTC P2237, P2238, P2239, P2252 или P2253 выводитсяB
B
ЗАМЕНИТЕ ECM
А
КОНЕЦ

Dtc P0335 Цепь Датчика Положения Коленчатого Вала A

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ENGINE SPEED)

ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (СОПРОТИВЛЕНИЕ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА - ECM)

ПРОВЕРЬТЕ УСТАНОВКУ ДАТЧИКА (ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА)

ПРОВЕРЬТЕ ЗУБЧАТЫЙ ДИСК ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (ЗУБЦЫ ДИСКА ДАТЧИКА)

DTC P0335 Цепь датчика положения коленчатого вала "A"

DTC P0339 Прерывистый сигнал в цепи "A" датчика положения коленчатого вала

ОПИСАНИЕ

Датчик положения коленчатого вала состоит из зубчатого диска датчика положения коленчатого вала и измерительной катушки. Диск датчика имеет 34 зубца, причем 2 зубца отсутствуют для определения верхней мертвой точки, и установлен на коленчатом валу. Датчик положения коленчатого вала генерирует 34 сигнала при каждом обороте коленчатого вала двигателя. ECM определяет состояние цилиндра на основании сигналов G2, а положение коленчатого вала и частоту вращения коленчатого вала двигателя на основании сигналов NE.

№ DTCУсловие обнаружения DTCНеисправный участок
P0335Выполняется любое из следующих условий:
В ECM не поступает сигнал датчика положения коленчатого вала во время прокручивания коленчатого вала двигателя стартером (логика диагностирования за 1 поездку).
В ECM не поступает сигнал датчика положения коленчатого вала при частоте вращения коленчатого вала двигателя 600 об/мин и более (логика диагностирования за 1 поездку).
Обрыв или короткое замыкание в цепи датчика положения коленчатого вала
Датчик положения коленчатого вала
Зубчатый диск датчика положения коленчатого вала
Датчик положения распредвала
ECM
P0339При выполнении условий (a), (b) и (c) сигнал датчика положения коленчатого вала не поступает в ECM в течение более 0,05 с (логика диагностирования за 1 поездку):
(a) Частота вращения коленчатого вала двигателя составляет 1000 об/мин и более.
(b) Состояние OFF (ВЫКЛ) сигнала стартера.
(c) Прошло не менее 3 с после переключения сигнала стартера из состояния ON (ВКЛ) в OFF (ВЫКЛ).
Обрыв или короткое замыкание в цепи датчика положения коленчатого вала
Датчик положения коленчатого вала
Зубчатый диск датчика положения коленчатого вала
ECM
Dtc P0335  Цепь Датчика Положения Коленчатого Вала A. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150
Для справки: проверка с помощью осциллографа
  • УКАЗАНИЕ:
Требуемые формы сигналов показаны на рисунке.
G2 соответствует сигналу датчика положения распредвала, а NE+ – сигналу датчика положения коленчатого вала.
Неисправное заземление экрана кабеля может привести к возникновению помех на осциллограмме.
Параметр / УстройствоОписание
Название контакта ECMCH1: G2 - NE-
CH2: NE+ - NE-
Рабочий диапазон диагностического прибора5 В/дел.
20 мс/ дел.
УсловиеХолостые обороты при прогретом двигателе

СХЕМА СОЕДИНЕНИЙ

Dtc P0335  Цепь Датчика Положения Коленчатого Вала A. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

Перед проверкой датчика положения коленчатого вала выполните следующие проверки в отношении датчика положения распредвала.
Убедитесь, что разъем датчика положения распредвала надежно подсоединен, не ослаб, не шатается и т.д.
Убедитесь, что датчик положения распредвала не ослаб, не шатается и т.д.
Убедитесь, что зубчатое колесо распредвала установлено правильно.
Выполните испытание Active Test при условиях*, которые имели место во время возникновения шума, описанного клиентом (например, во время движения автомобиля), и проверьте, прекращается ли шум.
  • УКАЗАНИЕ:
  • *: примерами таких условий являются холостой ход, разгон двигателя и движение с полностью открытой дроссельной заслонкой.
  • УКАЗАНИЕ:
В первую очередь выполните поиск и устранение неисправностей для кодов DTC P0335 и P0339. Если неисправный участок определить не удается, возможна механическая неисправность.
Проверьте частоту вращения коленчатого вала двигателя. Частоту вращения коленчатого вала двигателя можно проверить с помощью портативного диагностического прибора. Выполните следующие действия:
Подсоедините портативный диагностический прибор к DLC3.
Запустите двигатель.
Включите портативный диагностический прибор.
Войдите в следующие меню: Powertrain / Engine and ECT / Data List / Engine Speed.
Показание частоты вращения коленчатого вала двигателя может быть нулевым даже при нормальном вращении коленчатого вала. Это вызывано отсутствием сигналов NE от датчика положения коленчатого вала. Помимо этого, согласно показаниям, частота вращения коленчатого вала двигателя может быть меньше фактической, если выходное напряжение датчика положения коленчатого вала недостаточно.
С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ENGINE SPEED)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / Data List / Engine Speed.

Запустите двигатель.

Считайте значения, отображенные на диагностическом приборе, во время работы двигателя.

  • OK:
  • Отображаются действительные значения.
  • УКАЗАНИЕ:
Для проверки изменения частоты вращения коленчатого вала двигателя выведите на дисплей прибора график.
Если двигатель не запускается, проверьте частоту вращения коленчатого вала двигателя при прокручивании стартером.
Если для частоты вращения коленчатого вала двигателя отображается нуль (0), в цепи датчика положения коленчатого вала может быть обрыв или короткое замыкание.
NG
Перейдите к шагу 2
OK
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ
2.ПРОВЕРЬТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (СОПРОТИВЛЕНИЕ)

Проверьте датчик положения коленчатого вала .

NG
ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА
OK
3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА - ECM)

Отсоедините разъем датчика положения коленчатого вала.

Отсоедините разъем ЭБУ.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление (при проверке на обрыв):
  • Подключение диагностического прибораУсловиеЗаданные условия
    C53-1 - C62-12 (NE+)ВсегдаМенее 1 Ом
    C53-2 - C62-5 (NE-)ВсегдаМенее 1 Ом
  • Номинальное сопротивление (при проверке на короткое замыкание):
  • Подключение диагностического прибораУсловиеЗаданные условия
    C53-1 или C62-12 (NE+) - массаВсегда10 кОм или более
    C53-2 или C62-5 (NE-) - массаВсегда10 кОм или более

Подсоедините разъем ECM.

Вновь подсоедините разъем датчика положения коленчатого вала.

NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА - ECM)
OK
4.ПРОВЕРЬТЕ УСТАНОВКУ ДАТЧИКА (ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА)
Dtc P0335  Цепь Датчика Положения Коленчатого Вала A. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Проверьте установку датчика положения коленчатого вала.

  • OK:
  • Датчик установлен правильно.
NG
НАДЕЖНО УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА
OK
5.ПРОВЕРЬТЕ ЗУБЧАТЫЙ ДИСК ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (ЗУБЦЫ ДИСКА ДАТЧИКА)

Проверьте зубцы диска датчика.

  • OK:
  • Зубцы зубчатого диска не имеют трещин или деформаций.
NG
ЗАМЕНИТЕ ЗУБЧАТЫЙ ДИСК ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА
OK
ЗАМЕНИТЕ ECM

Dtc P2195 Сигнал Кислородного Датчика (A/F) Постоянно Указывает На Обеднение Смеси (Датчик 1 Ряда 1)

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПРОВЕРОЧНАЯ ПОЕЗДКА

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P2195 И P2196)

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫХОДНОЕ НАПРЯЖЕНИЕ ДАТЧИКА СОСТАВА ТОПЛИВОЗДУШНОЙ СМЕСИ)

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫХОДНОЕ НАПРЯЖЕНИЕ ДАТЧИКА СОСТАВА ТОПЛИВОЗДУШНОЙ СМЕСИ)

ВЫПОЛНИТЕ ПОЕЗДКУ В ПРОВЕРОЧНОМ РЕЖИМЕ

ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P2195 ИЛИ P2196)

ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

ВЫПОЛНИТЕ ПОЕЗДКУ В ПРОВЕРОЧНОМ РЕЖИМЕ

ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P2195 ИЛИ P2196)

ПРОВЕРЬТЕ, НЕ ВЫРАБОТАЛ ЛИ АВТОМОБИЛЬ ТОПЛИВО

ПРОВЕРЬТЕ ДАТЧИК СООТНОШЕНИЯ ВОЗДУХ-ТОПЛИВО (СОПРОТИВЛЕНИЕ ПОДОГРЕВАТЕЛЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ – ECM)

ПРОВЕРЬТЕ СИСТЕМУ ВПУСКА

ПРОВЕРЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

ПРОВЕРЬТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ

ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

ВЫПОЛНИТЕ ПОЕЗДКУ В ПРОВЕРОЧНОМ РЕЖИМЕ

ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P2195 ИЛИ P2196)

DTC P2195 Сигнал кислородного датчика (A/F) постоянно указывает на обеднение смеси (датчик 1 ряда 1)

DTC P2196 Сигнал кислородного датчика (A/F) постоянно указывает на обогащение смеси (датчик 1 ряда 1)

ОПИСАНИЕ

  • УКАЗАНИЕ:
Несмотря на то, что коды DTC указывают на кислородный датчик, данные коды относятся к датчику состава топливовоздушной смеси.
Датчиком 1 считается датчик, установленный в передней части трехкомпонентного каталитического нейтрализатора и расположенный рядом с двигателем.

Датчик состава топливовоздушной смеси выдает напряжение*, соответствующее фактическому соотношению воздух-топливо. Это напряжение используется как сигнал обратной связи для ECM, посредством которого ECM регулирует соотношение воздух-топливо. ECM определяет отклонение от стехиометрического соотношения воздух-топливо и регулирует продолжительность впрыска топлива. При неисправности датчика состава топливовоздушной смеси ECM не может точно контролировать состав топливовоздушной смеси.


Датчик состава топливовоздушной смеси является датчиком планарного типа и снабжен подогревателем, который нагревает твердый электролит (циркониевый элемент). Управление подогревателем осуществляет ECM. При низком объеме воздуха на впуске (низкой температуре отработавших газов) через подогреватель начинает течь ток, подогревая датчик и обеспечивая точное определение соотношения воздух-топливо. Выделяемое подогревателем тепло передается к твердому электролиту через алюминий, ускоряя, таким образом, активацию датчика.


Трехкомпонентный каталитический нейтрализатор служит для преобразования оксида углерода, углеводородов и оксида азота в менее токсичные вещества. Для обеспечения эффективной работы трехкомпонентного каталитического нейтрализатора необходимо поддерживать состав топливовоздушной смеси на уровне, приблизительно равном стехиометрическому.


*: Значение меняется в ECM. Поскольку датчик состава топливовоздушной смеси является элементом с токовым выходом, ток преобразуется в напряжение в ECM. В случае проведения измерений на разъемах датчика состава топливовоздушной смеси и ECM будет наблюдаться постоянное напряжение.


Dtc P2195  Сигнал Кислородного Датчика (A/F) Постоянно Указывает На Обеднение Смеси (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

№ DTCУсловие обнаружения DTCНеисправный участок
P2195Условия (a) и (b) сохраняются в течение не менее 10 с (логика диагностирования за 2 поездки):
(a) Напряжение датчика состава топливовоздушной смеси превышает 3,8 В.
(b) Напряжение подогреваемого кислородного датчика превышает 0,21 В.
Обрыв или короткое замыкание в цепи датчика состава топливовоздушной смеси
Датчик состава топливовоздушной смеси
Подогреватель датчика состава топливовоздушной смеси
Цепи реле и подогревателя датчика состава топливовоздушной смеси
Система забора воздуха
Давление в топливной системе
Топливная форсунка в сборе
ECM
Во время отсечки топлива (при замедлении автомобиля) ток датчика состава топливовоздушной смеси составляет не менее 3,6 мА (логика диагностирования за 2 поездки).
Датчик состава топливовоздушной смеси
ECM
P2196Условия (a) и (b) сохраняются в течение не менее 10 с (логика диагностирования за 2 поездки):
(a) Напряжение датчика состава топливовоздушной смеси менее 2,8 В в течение 10 с.
(b) Напряжение подогреваемого кислородного датчика менее 0,6 В.
Обрыв или короткое замыкание в цепи датчика состава топливовоздушной смеси
Датчик состава топливовоздушной смеси
Подогреватель датчика состава топливовоздушной смеси
Цепи реле и подогревателя датчика состава топливовоздушной смеси
Система забора воздуха
Давление в топливной системе
Топливная форсунка в сборе
ECM
Во время отсечки топлива (при замедлении автомобиля) ток датчика состава топливовоздушной смеси составляет менее 0,78 мА (логика диагностирования за 2 поездки).
Датчик состава топливовоздушной смеси
ECM
  • УКАЗАНИЕ:
Если выводятся какие-либо из этих DTC, проверьте выходное напряжение датчика состава топливовоздушной смеси, используя портативный диагностический прибор. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / AFS Voltage B1S1.
Значения краткосрочной коррекции подачи топлива также можно считать с помощью портативного диагностического прибора.
ECM поддерживает напряжение на своих контактах A1A+ и A1A- на одном уровне. По этой причине выходное напряжение датчика состава топливовоздушной смеси невозможно проверить без портативного диагностического прибора.
Если датчик состава топливовоздушной смеси неисправен, ECM регистрирует код DTC P2195 или P2196.

СХЕМА СОЕДИНЕНИЙ

Dtc P2195  Сигнал Кислородного Датчика (A/F) Постоянно Указывает На Обеднение Смеси (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПРОВЕРОЧНАЯ ПОЕЗДКА

Данный режим проверочной поездки используется в процедуре "Выполните поездку в проверочном режиме" следующего порядка выполнения диагностики.

Dtc P2195  Сигнал Кислородного Датчика (A/F) Постоянно Указывает На Обеднение Смеси (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Dtc P2195  Сигнал Кислородного Датчика (A/F) Постоянно Указывает На Обеднение Смеси (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Подсоедините портативный диагностический прибор к DLC3.
Установите замок зажигания в положение ON (ВКЛ).
Включите портативный диагностический прибор.
Удалите коды DTC .
Запустите и прогрейте двигатель, пока температура охлаждающей жидкости не достигнет уровня не менее 75°C (167°F) (шаг "A").
С помощью портативного диагностического прибора проверьте состояние прекращения подачи топлива. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / All Data / Idle Fuel Cut.
Совершите поездку на автомобиле со скоростью 60-120 км/ч (38-75 миль в час) в течение не менее 10 минут (процедура "В").
Переключите трансмиссию на 2-ю передачу (шаг "С").
Совершите поездку на автомобиле с надлежащей скоростью для выполнения отсечки топлива (шаг "D") (см. приведенное ниже УКАЗАНИЕ).
  • УКАЗАНИЕ:
  • Прекращение подачи топлива осуществляется при выполнении следующих условий:
Педаль акселератора полностью отпущена.
Частота вращения коленчатого вала двигателя составляет не менее 2500 об/мин (впрыск топлива возобновляется при 1000 об/мин).
Разгоните автомобиль до скорости не менее 64 км/час (40 миль в час), удерживая педаль акселератора нажатой в течение не менее 10 с (шаг "E").
Для выполнения управления прекращением подачи топлива после шага "E" отпустите педаль акселератора не менее чем на 4 с, не нажимая педаль тормоза (шаг "F").
Дайте автомобилю замедлить движение, чтобы скорость составляла менее 10 км/час (6 миль в час).
Повторите шаги с "C" по "F" не менее 3 раз за одну поездку.
  • ПРЕДОСТЕРЕЖЕНИЕ:
  • При выполнении данной проверочной поездки необходимо строго соблюдать указанные скоростные пределы и правила дорожного движения, а также учитывать дорожные условия.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  • УКАЗАНИЕ:
  • Только при использовании портативного диагностического прибора:
  • Для выявления неисправных участков можно использовать испытание "Control the Injection Volume for A/F Sensor" (управление объемом впрыска топлива для датчика состава топливовоздушной смеси) в режиме Active Test. Испытание "Control the Injection Volume for A/F Sensor" может помочь определить, какой из узлов неисправен: датчик состава топливовоздушной смеси, подогреваемый кислородный датчик или какой-либо другой потенциально неисправный узел.

Ниже описывается порядок выполнения испытания "Control the Injection Volume for A/F Sensor" с помощью портативного диагностического прибора.


Подсоедините портативный диагностический прибор к DLC3.
Запустите двигатель.
Включите портативный диагностический прибор.
Прогрейте двигатель на 2500 об/мин в течение приблизительно 90 секунд.
Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Injection Volume for A/F Sensor.
Выполните испытание "Control the Injection Volume for A/F Sensor" в режиме холостого хода двигателя (для изменения объема впрыска топлива используйте кнопки RIGHT и LEFT).
Следите за выходными напряжениями датчика состава топливовоздушной смеси и подогреваемого кислородного датчика (AFS Voltage B1S1 и O2S B1S2), отображаемыми на экране портативного диагностического прибора.
  • УКАЗАНИЕ:
Во время испытания "Control the Injection Volume for A/F Sensor" объем впрыска топлива снижается на 12,5% или увеличивается на 25%.
Каждый датчик должен соответствующим образом реагировать на увеличение или уменьшение объема впрыска топлива.
  • Номинальное значение / Номинальный режим:
  • Информация на дисплее прибора
    (датчик)
    Объем впрыска топливаСостояниеНапряжение
    AFS Voltage B1S1
    (датчик состава топливовоздушной смеси)
    +25%ОбогащениеМенее 3,1 В
    -12,5%ОбеднениеБолее 3,4 В
    O2S B1S2
    (подогреваемый кислородный датчик)
    +25%ОбогащениеБолее 0,55 В
    -12,5%ОбеднениеМенее 0,4 В
  • ПРИМЕЧАНИЕ:
  • Задержка на выходе датчика состава топливовоздушной смеси составляет несколько секунд, а максимальная задержка на выходе подогреваемого кислородного датчика (датчик 2) – приблизительно 20 с.
КорпусДатчик состава топливовоздушной смеси
Выходное напряжение
Подогреваемый кислородный датчик
Выходное напряжение
Наиболее вероятное место нахождения неисправности
1Dtc P2195  Сигнал Кислородного Датчика (A/F) Постоянно Указывает На Обеднение Смеси (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150Dtc P2195  Сигнал Кислородного Датчика (A/F) Постоянно Указывает На Обеднение Смеси (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150-
2Dtc P2195  Сигнал Кислородного Датчика (A/F) Постоянно Указывает На Обеднение Смеси (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150Dtc P2195  Сигнал Кислородного Датчика (A/F) Постоянно Указывает На Обеднение Смеси (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150
Датчик состава топливовоздушной смеси
Подогреватель датчика состава топливовоздушной смеси
Цепь датчика состава топливовоздушной смеси
3Dtc P2195  Сигнал Кислородного Датчика (A/F) Постоянно Указывает На Обеднение Смеси (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150Dtc P2195  Сигнал Кислородного Датчика (A/F) Постоянно Указывает На Обеднение Смеси (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150
Подогреваемый кислородный датчик
Подогреватель подогреваемого кислородного датчика
Цепь подогреваемого кислородного датчика
Утечка отработавших газов
4Dtc P2195  Сигнал Кислородного Датчика (A/F) Постоянно Указывает На Обеднение Смеси (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150Dtc P2195  Сигнал Кислородного Датчика (A/F) Постоянно Указывает На Обеднение Смеси (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150
Давление в топливной системе
Утечка отработавших газов
(чрезвычайно обедненное или обогащенное соотношение воздух-топливо)
Описанное ниже испытание "Control the Injection Volume for A/F Sensor" дает механику возможность выполнить измерения и построить графики выходного напряжения для датчика состава топливовоздушной смеси и подогреваемого кислородного датчика.
Для отображения графика войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Injection Volume for A/F Sensor / View / AFS Voltage B1S1 and O2S B1S2.
  • УКАЗАНИЕ:
Код DTC P2A00 может также регистрироваться, если соотношение воздух-топливо постоянно обогащено или постоянно обеднено.
С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
Причиной низкого напряжения на выходе датчика состава топливовоздушной смеси может быть обогащение топливовоздушной смеси. Проверьте, нет ли условий, приведших к работе двигателя на обогащенной смеси.
Причиной высокого напряжения на выходе датчика состава топливовоздушной смеси может быть обеднение топливовоздушной смеси. Проверьте, нет ли условий, приведших к работе двигателя на обедненной смеси.
1.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P2195 И P2196)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
РезультатПерейти к
Выводится код P2195 или P2196А
Выводятся коды P2195 или P2196 и другие DTCB
  • УКАЗАНИЕ:
  • Если регистрируются какие-либо коды DTC, связанные с датчиком состава топливовоздушной смеси (коды DTC для проводимости подогревателя датчика состава топливовоздушной смеси или датчика состава топливовоздушной смеси), сначала выполните поиск неисправностей для данных DTC.
B
ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC
А
2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫХОДНОЕ НАПРЯЖЕНИЕ ДАТЧИКА СОСТАВА ТОПЛИВОЗДУШНОЙ СМЕСИ)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Сбросьте коды DTC .

Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".

Войдите в следующие меню: Powertrain / Engine and ECT / Utility / Monitor Status.

Убедитесь, что для параметра "O2 Sensor" отображается состояние "Complete" (завершено).


Если состояние "Incomplete" (не завершено), совершите проверочную поездку еще раз.

  • УКАЗАНИЕ:
"Available" (доступно) указывает на то, что контроль устройства еще не выполнялся.
"Complete" (завершено) указывает на то, что устройство работает исправно.
"Incomplete" (не завершено) указывает на то, что устройство неисправно.

Войдите в следующие меню: Powertrain / Engine and ECT / Data List / AFS Current B1S1.

Проверьте значение выходного тока датчика состава топливовоздушной смеси во время испытания прекращения подачи топлива (см. "Схема проверочной поездки 2" [подробное описание шагов с "С" по "F"] в разделе "ПОЕЗДКА В ПРОВЕРОЧНОМ РЕЖИМЕ").

Результат
Значение по испытаниюСледующий шаг
В пределах номинального диапазона (выше 1,0 мA, но менее 3,6 мA)А
За пределами номинального диапазона (менее 1,0 мA или не менее 3,6 мA)B
B
Перейдите к шагу 15
А
3.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫХОДНОЕ НАПРЯЖЕНИЕ ДАТЧИКА СОСТАВА ТОПЛИВОЗДУШНОЙ СМЕСИ)

Подсоедините портативный диагностический прибор к DLC3.

Запустите двигатель.

Включите портативный диагностический прибор.

Прогрейте датчик состава топливовоздушной смеси при частоте вращения коленчатого вала двигателя 2500 об/мин в течение примерно 90 секунд.

Войдите в следующие меню: Powertrain / Engine and ECT / Data List / AFS Voltage B1S1 and Engine Speed / Function / Snap Shot Record.

Измерьте напряжение датчика состава топливовоздушной смеси 3 раза в каждом из следующих состояний:


При работе двигателя на холостом ходу (в течение не менее 30 с) (шаг "A").

При работе двигателя с частотой вращения коленчатого вала примерно 2500 об/мин (без резких изменений частоты вращения коленчатого вала) (шаг "B").

После повышения частоты вращения коленчатого вала двигателя до 4000 об/мин и последующего быстрого отпускания педали с тем, чтобы дроссельная заслонка полностью закрылась (шаг "C").

  • Номинальное напряжение:
  • УсловиеКолебания напряжения датчика A/FДля справки
    Шаги "A" и "B"Не изменяется при приблизительно 3,3 ВОт 3,1 В до 3,5 В
    Шаг "C"Увеличивается до 3,8 В или болееИзменение происходит при замедлении двигателя
    (в случае отсечки топлива)
  • УКАЗАНИЕ:
Более детальная информация приводится на схемах.

Dtc P2195  Сигнал Кислородного Датчика (A/F) Постоянно Указывает На Обеднение Смеси (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Если выходное напряжение датчика состава топливовоздушной смеси в любом состоянии, в том числе и в рассмотренных выше, остается равным приблизительно 3,3 В (см. график "Состояние неисправности"), возможно, имеется обрыв в цепи датчика состава топливовоздушной смеси (это также происходит при обрыве в подогревателе датчика состава топливовоздушной смеси).
Если выходное напряжение датчика состава топливовоздушной смеси в любом состоянии, в том числе и в рассмотренных выше, остается на уровне более 3,8 В или менее 2,8 В (см. график "Неисправность"), возможно, имеется короткое замыкание в цепи датчика состава топливовоздушной смеси.
Во время замедления двигателя ECM прекращает впрыск топлива (отсечка топлива). При этом смесь становится обедненной, и выходное напряжение датчика состава топливовоздушной смеси должно кратковременно возрасти.
Чтобы выполнить отсечку топлива, ECM должен установить дроссельную заслонку в заданное при настройке закрытое положение. Если провод аккумуляторной батареи был отсоединен и затем подсоединен, то, чтобы ECM смог настроить закрытое положение дроссельной заслонки, необходимо совершить поездку со скоростью более 16 км/час (10 миль в час) после его подсоединения.
Во время движения автомобиля:
В процессе обогащения топливной смеси выходное напряжение датчика состава топливовоздушной смеси может падать ниже 2,8 В. Для автомобиля это означает резкое возрастание скорости автомобиля при полностью выжатой педали акселератора, когда предпринимается попытка выполнить обгон другого автомобиля на шоссе. Датчик состава топливовоздушной смеси работает нормально.
Датчик состава топливовоздушной смеси представляет собой устройство, выходным параметром которого является ток. Поэтому в ECM ток преобразуется в напряжение. В случае проведения измерений напряжения на разъемах датчика состава топливовоздушной смеси и ECM будет наблюдаться постоянная величина.
NG
Перейдите к шагу 10
OK
4.ВЫПОЛНИТЕ ПОЕЗДКУ В ПРОВЕРОЧНОМ РЕЖИМЕ

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Удалите коды DTC .

Выключите зажигание и подождите не менее 30 секунд.

Включите зажигание и портативный диагностический прибор.

Запустите и прогрейте двигатель.

Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".

ДАЛЕЕ
5.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P2195 ИЛИ P2196)

Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

Введите DTC: P2195 или P2196.

Проверьте результат проверки DTC.

Результат
РезультатПерейти к
ABNORMAL (DTC P2195, P2196, P2197 или P2198 выводится)А
NORMAL (DTC не выводится)B
B
Перейдите к шагу 9
А
6.ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

Замените датчик состава топливовоздушной смеси .

ДАЛЕЕ
7.ВЫПОЛНИТЕ ПОЕЗДКУ В ПРОВЕРОЧНОМ РЕЖИМЕ

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Удалите коды DTC .

Выключите зажигание и подождите не менее 30 секунд.

Включите зажигание и портативный диагностический прибор.

Запустите и прогрейте двигатель.

Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".

ДАЛЕЕ
8.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P2195 ИЛИ P2196)

Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

Введите DTC: P2195 или P2196.

Проверьте результат проверки DTC.

Результат
РезультатПерейти к
ABNORMAL (DTC P2195, P2196, P2197 или P2198 выводится)А
NORMAL (DTC не выводится)B
B
ЗАМЕНИТЕ ECM
А
КОНЕЦ
9.ПРОВЕРЬТЕ, НЕ ВЫРАБОТАЛ ЛИ АВТОМОБИЛЬ ТОПЛИВО

Вырабатывалось ли топливо ранее?

НЕТ
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ
ДА
ПОЯВЛЕНИЕ DTC ВЫЗВАНО ПОЛНОЙ ВЫРАБОТКОЙ ТОПЛИВА
10.ПРОВЕРЬТЕ ДАТЧИК СООТНОШЕНИЯ ВОЗДУХ-ТОПЛИВО (СОПРОТИВЛЕНИЕ ПОДОГРЕВАТЕЛЯ)

Проверьте датчик состава топливовоздушной смеси .

NG
ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ
OK
11.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ – ECM)

Отсоедините разъем датчика состава топливовоздушной смеси.

Отсоедините разъем ЭБУ.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    C56-2 (+B) - массаЗажигание включено11-14 В

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление (при проверке на обрыв):
  • Подключение диагностического прибораУсловиеЗаданные условия
    C56-1 (HA1A) - C63-6 (HA1A)ВсегдаМенее 1 Ом
    C56-3 (A1A+) - C63-7 (A1A+)ВсегдаМенее 1 Ом
    C56-4 (A1A-) - C63-1 (A1A-)ВсегдаМенее 1 Ом
  • Номинальное сопротивление (при проверке на короткое замыкание):
  • Подключение диагностического прибораУсловиеЗаданные условия
    C56-1 (HA1A) или C63-6 (HA1A) - массаВсегда10 кОм или более
    C56-3 (A1A+) или C63-7 (A1A+) - массаВсегда10 кОм или более
    C56-4 (A1A-) или C63-1 (A1A-) - массаВсегда10 кОм или более

Подсоедините разъем ECM.

Подсоедините разъем датчика состава топливовоздушной смеси.

Dtc P2195  Сигнал Кислородного Датчика (A/F) Постоянно Указывает На Обеднение Смеси (Датчик 1 Ряда 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ – ECM)
OK
12.ПРОВЕРЬТЕ СИСТЕМУ ВПУСКА

Проверьте систему впуска на наличие утечек вакуума.

  • OK:
  • Отсутствие утечек через систему забора воздуха.
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАБОРА ВОЗДУХА
OK
13.ПРОВЕРЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

Проверьте давление в топливной системе .

NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ТОПЛИВНУЮ СИСТЕМУ
OK
14.ПРОВЕРЬТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ

Проверьте объем впрыска (оцените объем впрыска топлива и проверьте схему впрыска) .

NG
ЗАМЕНИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ
OK
15.ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

Замените датчик состава топливовоздушной смеси .

ДАЛЕЕ
16.ВЫПОЛНИТЕ ПОЕЗДКУ В ПРОВЕРОЧНОМ РЕЖИМЕ

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Удалите коды DTC .

Выключите зажигание и подождите не менее 30 секунд.

Включите зажигание и портативный диагностический прибор.

Запустите и прогрейте двигатель.

Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".

ДАЛЕЕ
17.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P2195 ИЛИ P2196)

Войдите в следующие меню: Powertrain / Engine and ECT / Utility / All Readiness.

Введите DTC: P2195 или P2196.

Проверьте результат проверки DTC.

Результат
РезультатПерейти к
ABNORMAL (DTC P2195, P2196, P2197 или P2198 выводится)А
NORMAL (DTC не выводится)B
B
ЗАМЕНИТЕ ECM
А
КОНЕЦ

Dtc P2121 Неисправность В Цепи Датчика Положения Педали/Дроссельной Заслонки D, Обусловленная Выходом Характеристики За Пределы Допустимого Диапазона / Неправильным Значением Параметра

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE

ОПИСАНИЕ

Функция работы в аварийном режиме

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ, НЕ ВЫВОДЯТСЯ ЛИ ДРУГИЕ КОДЫ DTC (ПОМИМО DTC P2121)

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ACCEL SENSOR OUT NO.1 И ACCEL SENSOR OUT NO.2)

ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ

ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P2121)

DTC P2121 Неисправность в цепи датчика положения педали/дроссельной заслонки "D", обусловленная выходом характеристики за пределы допустимого диапазона / неправильным значением параметра

ОПИСАНИЕ

  • УКАЗАНИЕ:
  • См. DTC P2120 .
№ DTCУсловие обнаружения DTCНеисправный участок
P2121Разница между значениями напряжения на контактах VРA и VРA2 составляет менее 0,4 В или более 1,2 В в течение 0,5 с (логика диагностирования за 1 поездку).
Датчик положения педали акселератора в сборе
ECM

Функция работы в аварийном режиме

Датчик положения педали акселератора имеет 2 цепи (главную и вспомогательную). При возникновении неисправности в одной из цепей датчика ЕСМ регистрирует ошибочную разность напряжений двух цепей датчика и переключается в аварийный режим. В этом режиме для определения положения педали акселератора используется функционирующая цепь, что позволяет сохранить возможность управления автомобилем. При нарушении работы обеих цепей ЕСМ будет считать педаль акселератора полностью отпущенной. В результате дроссельная заслонка закрывается и двигатель работает на холостом ходу. При обнаружении нормального состояния и выключении зажигания аварийный режим работы прекращается, и система возвращается в нормальное состояние.


СХЕМА СОЕДИНЕНИЙ

См. DTC P2120 .


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • УКАЗАНИЕ:
  • С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
1.ПРОВЕРЬТЕ, НЕ ВЫВОДЯТСЯ ЛИ ДРУГИЕ КОДЫ DTC (ПОМИМО DTC P2121)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
РезультатПерейти к
DTC P2121 выводитсяА
DTC P2121 и другие DTC выводятсяB
  • УКАЗАНИЕ:
  • Если отображаются какие-либо другие коды, помимо P2121, сначала выполните поиск неисправностей для данных DTC.
B
ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC
А
2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ACCEL SENSOR OUT NO.1 И ACCEL SENSOR OUT NO.2)
Dtc P2121  Неисправность В Цепи Датчика Положения Педали/Дроссельной Заслонки D, Обусловленная Выходом Характеристики За Пределы Допустимого Диапазона / Неправильным Значением Параметра. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / Data List / Accel Sensor Out No.1 и Accel Sensor Out No.2.

Считайте значения, отображенные на диагностическом приборе.

  • Номинальное напряжение:
  • Положения педали акселератораAccel Sensor Out No.1Accel Sensor Out No.2
    Отпущена0,5 - 1,1 В1,2 - 2,0 В
    Нажата2,6 - 4,5 В3,4 - 5,0 В
NG
Перейдите к шагу 3
OK
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ
3.ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ

Замените датчик положения педали акселератора в сборе .

ДАЛЕЕ
4.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P2121)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Сбросьте коды DTC .

Запустите двигатель.

Дайте двигателю поработать на холостом ходу в течение 15 секунд.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
РезультатСледующий шаг
DTC P2121 выводитсяА
DTC не выводитсяB
B
КОНЕЦ
А
ЗАМЕНИТЕ ECM

Dtc P0327 Низкий Уровень Сигнала На Входе Цепи Датчика Детонации 1 (Ряд 1 Или Отдельный Датчик)

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (KNOCK FEEDBACK VALUE)

ПРОВЕРЬТЕ ECM (НАПРЯЖЕНИЕ KNK1)

ПРОВЕРЬТЕ ДАТЧИК ДЕТОНАЦИИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЕСМ - ДАТЧИК ДЕТОНАЦИИ)

DTC P0327 Низкий уровень сигнала на входе цепи датчика детонации 1 (ряд 1 или отдельный датчик)

DTC P0328 Высокий уровень сигнала на входе цепи датчика детонации 1 (ряд 1 или отдельный датчик)

ОПИСАНИЕ

Структура плоских датчиков детонации (нерезонансного типа) позволяет определять вибрацию в диапазоне от 6 до 15 кГц.


Для измерения детонации двигателя на блок цилиндров устанавливается датчик детонации.


Датчик состоит из пьезоэлемента, который генерирует напряжение при деформации.


Напряжение формируется при вибрации блока цилиндров из-за детонации. Возникновение детонации двигателя может быть исключено посредством задержки угла опережения зажигания.

№ DTCУсловие обнаружения DTCНеисправный участок
P0327Выходное напряжение датчика детонации составляет менее 0,5 В (логика диагностирования за 1 поездку).
Короткое замыкание в цепи датчика детонации
Датчик детонации
ECM
P0328Выходное напряжение датчика детонации составляет более 4,5 В (логика диагностирования за 1 поездку).
Обрыв в цепи датчика детонации
Датчик детонации
ECM
  • УКАЗАНИЕ:
  • При регистрации кода DTC P0327 или P0328 ECM переходит в аварийный режим работы. Во время работы в аварийном режиме значение угла опережения зажигания принимается, равное максимальному запаздыванию. Аварийный режим работы ECM действует до тех пор, пока зажигание не будет выключено.

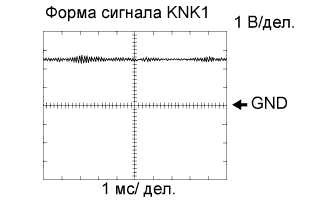

Для справки: проверка с помощью осциллографа


Dtc P0327  Низкий Уровень Сигнала На Входе Цепи Датчика Детонации 1 (Ряд 1 Или Отдельный Датчик). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Форма сигнала должна соответствовать показанной на рисунке.

Параметр / УстройствоОписание
Название контакта ECMKNK1 - EKNK
Рабочий диапазон диагностического прибора1 В/дел., 1 мс/ дел.
УсловиеЧастота вращения коленчатого вала после прогрева двигателя поддерживается равной 4000 об/мин

СХЕМА СОЕДИНЕНИЙ

Dtc P0327  Низкий Уровень Сигнала На Входе Цепи Датчика Детонации 1 (Ряд 1 Или Отдельный Датчик). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • УКАЗАНИЕ:
  • С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (KNOCK FEEDBACK VALUE)

Подсоедините портативный диагностический прибор к DLC3.

Запустите двигатель.

Включите портативный диагностический прибор.

Прогрейте двигатель.

Войдите в следующие меню: Powertrain / Engine and ECT / Data List / Knock Feedback Value.

Считайте значения, отображаемые на экране диагностического прибора во время движения автомобиля.

  • OK:
  • Значения изменяются.
  • УКАЗАНИЕ:
Неисправность не проявляетсяЗначения обратной связи о детонации изменяются
Неисправность проявляетсяЗначения обратной связи о детонации не изменяются
  • Изменение значения обратной связи о детонации можно проверить при высокой нагрузке на двигатель, например, при включении системы кондиционирования или при увеличении частоты вращения коленчатого вала двигателя.
NG
Перейдите к шагу 2
OK
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ
2.ПРОВЕРЬТЕ ECM (НАПРЯЖЕНИЕ KNK1)
Dtc P0327  Низкий Уровень Сигнала На Входе Цепи Датчика Детонации 1 (Ряд 1 Или Отдельный Датчик). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъемы датчика детонации.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    h3-2 - h3-1Зажигание включено4,5-5,5 В

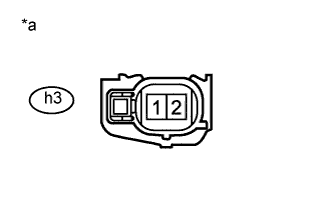

Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к датчику детонации)

Подсоедините разъем датчика детонации.

NG
Перейдите к шагу 4
OK
3.ПРОВЕРЬТЕ ДАТЧИК ДЕТОНАЦИИ

Проверьте датчик детонации .

NG
ЗАМЕНИТЕ ДАТЧИК ДЕТОНАЦИИ
OK
ЗАМЕНИТЕ ECM
4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЕСМ - ДАТЧИК ДЕТОНАЦИИ)

Отсоедините разъемы датчика детонации.

Отсоедините разъем ЭБУ.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление (при проверке на обрыв):
  • Подключение диагностического прибораУсловиеЗаданные условия
    h3-2 - C61-6 (KNK1)ВсегдаМенее 1 Ом
    h3-1 - C61-5 (EKNK)ВсегдаМенее 1 Ом
  • Номинальное сопротивление (при проверке на короткое замыкание):
  • Подключение диагностического прибораУсловиеЗаданные условия
    h3-2 или C61-6 (KNK1) - массаВсегда10 кОм или более
    h3-1 или C61-5 (EKNK) - массаВсегда10 кОм или более

Подсоедините разъем датчика детонации.

Подсоедините разъем ECM.

NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ECM - ДАТЧИК ДЕТОНАЦИИ)
OK
ЗАМЕНИТЕ ECM

Dtc P0300 Обнаружение Нерегулярного/Многократного Пропуска Зажигания В Цилиндре

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПРОВЕРОЧНАЯ ПОЕЗДКА

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ, НЕ ВЫВОДЯТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО КОДОВ, СВЯЗАННЫХ С ПРОПУСКАМИ ЗАЖИГАНИЯ)

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (MISFIRE RPM И MISFIRE LOAD)

ПРОВЕРЬТЕ МЕСТА СОЕДИНЕНИЙ ШЛАНГА СИСТЕМЫ ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРЬТЕ СВЕЧИ ЗАЖИГАНИЯ

ВЫПОЛНИТЕ ПРОВЕРКУ ЗАЖИГАНИЯ И "ИСКРЫ" НА МАССУ

ПРОВЕРЬТЕ ДАВЛЕНИЕ КОМПРЕССИИ В ЦИЛИНДРЕ С ПРОПУСКОМ ЗАЖИГАНИЯ

ПРОВЕРЬТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ (ПИТАНИЕ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ТОПЛИВНАЯ ФОРСУНКА В СБОРЕ - ЕСМ)

ПРОВЕРЬТЕ КОНТАКТ ECM ЦИЛИНДРА С ПРОПУСКОМ ЗАЖИГАНИЯ (НАПРЯЖЕНИЕ #10, #20, #30 ИЛИ #40)

ПРОВЕРЬТЕ ФОРСУНКУ ЦИЛИНДРА С ПРОПУСКОМ ЗАЖИГАНИЯ

ПРОВЕРЬТЕ СИСТЕМУ ВПУСКА

ПРОВЕРЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (COOLANT TEMP)

ПРОВЕРЬТЕ РАБОТУ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУХА

ОТРЕГУЛИРУЙТЕ ФАЗЫ ГАЗОРАСПРЕДЕЛЕНИЯ

ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0300, P0301, P0302, P0303 и/или P0304)

ПРОВЕРЬТЕ СИСТЕМУ ВПУСКА

ПРОВЕРЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (COOLANT TEMP)

ПРОВЕРЬТЕ РАБОТУ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУХА

ОТРЕГУЛИРУЙТЕ ФАЗЫ ГАЗОРАСПРЕДЕЛЕНИЯ

ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0300, P0301, P0302, P0303 и/или P0304)

ПРОВЕРЬТЕ СВЕЧИ ЗАЖИГАНИЯ

ПРОВЕРЬТЕ НАЛИЧИЕ ИСКРЫ И ЗАЖИГАНИЕ (ПРОВЕРЬТЕ СИСТЕМУ ЗАЖИГАНИЯ РАЗРЯДОМ НА МАССУ)

ПРОВЕРЬТЕ ДАВЛЕНИЕ КОМПРЕССИИ В ЦИЛИНДРЕ С ПРОПУСКОМ ЗАЖИГАНИЯ

ПРОВЕРЬТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ (ПИТАНИЕ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ТОПЛИВНАЯ ФОРСУНКА В СБОРЕ - ЕСМ)

ПРОВЕРЬТЕ КОНТАКТ ECM ЦИЛИНДРА С ПРОПУСКОМ ЗАЖИГАНИЯ (НАПРЯЖЕНИЕ #10, #20, #30 ИЛИ #40)

ПРОВЕРЬТЕ ФОРСУНКУ ЦИЛИНДРА С ПРОПУСКОМ ЗАЖИГАНИЯ

ЗАМЕНИТЕ СВЕЧУ ЗАЖИГАНИЯ ИСПРАВНОЙ И ПРОВЕРКУ ИСКРУ В ЦИЛИНДРЕ С ПРОПУСКОМ ЗАЖИГАНИЯ

ЗАМЕНИТЕ КАТУШКУ ЗАЖИГАНИЯ ИСПРАВНОЙ И ПРОВЕРЬТЕ ИСКРУ В ЦИЛИНДРЕ С ПРОПУСКОМ ЗАЖИГАНИЯ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM – МАССА)

ПРОВЕРЬТЕ ТОПЛИВОПРОВОД

DTC P0300 Обнаружение нерегулярного/многократного пропуска зажигания в цилиндре

DTC P0301 Обнаружение пропуска зажигания в цилиндре 1

DTC P0302 Обнаружение пропуска зажигания в цилиндре 2

DTC P0303 Обнаружение пропуска зажигания в цилиндре 3

DTC P0304 Обнаружение пропуска зажигания в цилиндре 4

ОПИСАНИЕ

Dtc P0300  Обнаружение Нерегулярного/Многократного Пропуска Зажигания В Цилиндре. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150
Обозначения на рисунке
*1Датчик положения распредвала
*2Датчик положения коленчатого вала
*3ECM

При возникновении в двигателе пропуска зажигания в выхлопную трубу попадают углеводороды в высоких концентрациях. Высокая концентрация углеводородов может привести к повышению уровня токсичности отработавших газов. Высокая концентрация углеводородов может также привести к повышению температуры трехкомпонентного каталитического нейтрализатора, что, в свою очередь, может привести к повреждению последнего. Чтобы предотвратить подобное повышение уровня токсичности отработавших газов и ограничить возможность теплового повреждения, ECM отслеживает частоту пропусков зажигания. Когда температура трехкомпонентного каталитического нейтрализатора достигает точки термического износа, ECM включает контрольную лампу MIL в мигающем режиме. С помощью датчиков положения коленчатого и распределительного валов ЕСМ контролирует пропуски зажигания. Датчик положения распредвала используется для определения цилиндров с пропуском зажигания, а датчик положения коленчатого вала используется для измерения отклонений частоты вращения коленчатого вала. Количеcтво пропуcков зажигания подсчитывается, если значения отклонения скорости вращения коленчатого вала превышают предварительно установленные пороговые значения.


ECM включает контрольную лампу MIL и регистрирует код DTC, если количество пропусков зажигания превышает пороговое значение и может привести к нарушению работы системы снижения токсичности отработавших газов.

№ DTCУсловие обнаружения DTCНеисправный участок
P0300Одновременно регистрируются пропуски зажигания в нескольких цилиндрах (логика диагностирования за 2 поездки).
Обрыв или короткое замыкание в жгуте проводов двигателя
Подключение разъема
Соединения вакуумного шланга
Система зажигания
Топливная форсунка в сборе
Давление в топливной системе
Датчик массового расхода воздуха
Датчик температуры охлаждающей жидкости
Давление сжатия
Фазы газораспределения
Клапан и шланг системы принудительной вентиляции картера
Соединение шланга системы принудительной вентиляции картера
Система забора воздуха
ECM
P0301
P0302
P0303
P0304
Регистрируется пропуск зажигания в одном из цилиндров (логика диагностирования за 2 поездки).

Если коды DTC регистрируются для различных цилиндров с пропуском зажигания, но код DTC P0300 не регистрируется, это означает, что пропуски зажигания были обнаружены и сохранены в разное время. Код DTC P0300 регистрируется, только если цилиндры с пропуском зажигания обнаружены одновременно.


СХЕМА СОЕДИНЕНИЙ

Dtc P0300  Обнаружение Нерегулярного/Многократного Пропуска Зажигания В Цилиндре. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПРОВЕРОЧНАЯ ПОЕЗДКА

Подсоедините портативный диагностический прибор к DLC3.
Установите замок зажигания в положение ON (ВКЛ).
Включите портативный диагностический прибор.
Запишите DTC и данные фиксированного набора параметров.
Переключите ECM из нормального режима диагностики в режим активной диагностики посредством портативного диагностического прибора .
Считайте количество пропусков зажигания для каждого цилиндра (№ 1 - № 4), когда двигатель работает на холостом ходу. Если количество пропусков зажигания отображается хотя бы для одного цилиндра, пропустите следующий режим проверочной поездки.
Если количество пропусков зажигания не отображается, совершите несколько поездок при частоте вращения коленчатого вала двигателя и нагрузке на двигатель, которые были записаны в данных фиксированного набора параметров.
  • УКАЗАНИЕ:
Чтобы выявить коды DTC пропусков зажигания, совершите поездку при частоте вращения коленчатого вала двигателя и нагрузке на двигатель, которые были записаны в данных фиксированного набора параметров, в течение времени, указанного в приведенной ниже таблице.
Частота вращения коленчатого вала двигателяПродолжительность
Холостой ход8 минут или более
10004 минуты 30 секунд или больше
20002 минуты 30 секунд или больше
30001 мин 30 с или более
Проверьте, проявляются ли пропуски зажигания, считав коды DTC и данные фиксированного набора параметров.
  • УКАЗАНИЕ:
  • Не выключайте зажигание, не записав сохраненные коды DTC и данные фиксированного набора параметров. При переключении ECM в нормальный режим диагностики (по умолчанию) все сохраненные коды DTC, данные фиксированного набора параметров и другие данные удаляются.
Запишите DTC, данные фиксированного набора параметров и количество пропусков зажигания.
Выключите зажигание и подождите не менее 5 секунд.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • УКАЗАНИЕ:
Если отображаются какие-либо другие коды, не связанные с кодами пропусков зажигания, сначала выполните поиск неисправностей для данных DTC.
С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
Если при поступлении автомобиля в мастерскую пропуск зажигания не обнаруживается, его можно подтвердить путем имитации условий, сохраненных в данных фиксированного набора параметров.
Если пропуск зажигания невозможно воспроизвести даже после имитации условий, сохраненных в данных фиксированного набора параметров, вероятной причиной неисправности могут послужить следующие факторы:
Низкий уровень топлива в баке.
Использовалось топливо с ненадлежащим октановым числом.
Свечи зажигания загрязнены.
Причиной данной неисправности являются несколько неисправностей, возникших вследствие нескольких факторов.
После завершения ремонтных работ убедитесь в отсутствии пропусков зажигания в каждом из цилиндров (Cylinder #1, #2, #3, #4).
После завершения ремонтных работ выполните поездку в проверочном режиме для подтверждения того, что коды DTC для цилиндров с пропуском зажигания больше не регистрируются.
Если значение одного из фиксированных параметров Short FT #1 или Long FT #1 выходит за пределы +/-20% от центрального значения, соотношение воздух-топливо может быть обогащенным (-20% или менее) или обедненным (+20% или более).
В том случае, если значение фиксированного параметра Coolant Temp ниже 75°C (167°F), пропуски зажигания происходили только во время прогрева двигателя.
1.ПРОВЕРЬТЕ, НЕ ВЫВОДЯТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО КОДОВ, СВЯЗАННЫХ С ПРОПУСКАМИ ЗАЖИГАНИЯ)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
РезультатПерейти к
Выводятся коды DTC P0300, P0301, P0302, P0303 и/или P0304А
DTC P0300, P0301, P0302, P0303 и/или P0304 и другие DTC выводятсяB
  • УКАЗАНИЕ:
  • Если отображаются какие-либо другие коды, помимо P0300, P0301, P0302, P0303 и P0304, сначала выполните поиск неисправностей для данных DTC.
B
ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC
А
2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (MISFIRE RPM И MISFIRE LOAD)

Подсоедините портативный диагностический прибор к DLC3.

Включите зажигание и портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / Data List / Misfire RPM and Misfire Load.

Считайте и запишите значения параметров Misfire RPM и Misfire Load.

  • УКАЗАНИЕ:
  • Значения Misfire RPM и Misfire Load указывают состояние автомобиля, при котором возник пропуск зажигания.
ДАЛЕЕ
3.ПРОВЕРЬТЕ МЕСТА СОЕДИНЕНИЙ ШЛАНГА СИСТЕМЫ ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА

Проверьте подсоединение шланга вентиляции картера .

  • OK:
  • Шланг системы принудительной вентиляции картера подсоединен правильно и не поврежден.
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ШЛАНГ СИСТЕМЫ ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА
OK
4.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / Data List / Cylinder #1 – #4 Misfire Count.

Совершите поездку на автомобиле при частоте вращения коленчатого вала двигателя и нагрузке на двигатель, указанных в рассмотренной выше процедуре "Снимите показания портативного диагностического прибора (Misfire RPM и Misfire Load)".

Считайте коды DTC или значения параметров Cylinder #1 – #4 Misfire Count с экрана портативного диагностического прибора.

Результат
Пропуск зажигания или результат проверки DTCСледующий шаг
Большинство пропусков зажигания возникают только в 1 или 2 цилиндрах, либо DTC пропусков зажигания выводятся только для 1 или 2 цилиндровА
Пропуски зажигания в одинаковом количестве возникают в 3 или более цилиндрах, либо DTC пропусков зажигания выводятся для 3 или более цилиндровB
  • УКАЗАНИЕ:
Если пропуски зажигания сложно воспроизвести для каждого цилиндра, проверьте пункт Misfire Margin (предел пропусков зажигания) в режиме Data List. Постарайтесь определить условия движения автомобиля, при которых значение Misfire Margin ниже указанного. Значения выше 30% считаются допустимыми.
Если зарегистрированное значение фиксированного параметра температуры охлаждающей жидкости ниже 75°C (167°F), пропуск зажигания может быть определен только при непрогретом двигателе.
Если зарегистрированное значение фиксированного параметра "Engine Run Time" (время работы двигателя) менее 120 секунд, пропуск зажигания мог быть определен сразу после запуска двигателя.
B
Перейдите к шагу 18
А
5.ПРОВЕРЬТЕ СВЕЧИ ЗАЖИГАНИЯ

Проверьте свечу зажигания цилиндра, в котором происходят пропуски зажигания .

NG
ЗАМЕНИТЕ СВЕЧУ ЗАЖИГАНИЯ
OK
6.ВЫПОЛНИТЕ ПРОВЕРКУ ЗАЖИГАНИЯ И "ИСКРЫ" НА МАССУ

Выполните проверку "искры" на массу .

NG
Перейдите к шагу 31
OK
7.ПРОВЕРЬТЕ ДАВЛЕНИЕ КОМПРЕССИИ В ЦИЛИНДРЕ С ПРОПУСКОМ ЗАЖИГАНИЯ

Проверьте давление компрессии в цилиндре с пропуском зажигания .

NG
ПРОВЕРЬТЕ ДВИГАТЕЛЬ ДЛЯ ОПРЕДЕЛЕНИЯ ПРИЧИНЫ НИЗКОЙ КОМПРЕССИИ
OK
8.ПРОВЕРЬТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ (ПИТАНИЕ)
Dtc P0300  Обнаружение Нерегулярного/Многократного Пропуска Зажигания В Цилиндре. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем топливной форсунки в сборе.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение выключателяЗаданные условия
    C50-2 - массаЗажигание включено11-14 В
    C2-2 - массаЗажигание включено11-14 В
    C51-2 - массаЗажигание включено11-14 В
    C4-2 - массаЗажигание включено11-14 В
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к топливной форсунке в сборе)

Подсоедините разъем топливной форсунки в сборе.

NG
ПРОВЕРЬТЕ ЦЕПЬ ТОПЛИВНОЙ ФОРСУНКИ
OK
9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ТОПЛИВНАЯ ФОРСУНКА В СБОРЕ - ЕСМ)

Отсоедините разъем топливной форсунки в сборе.

Отсоедините разъем ЭБУ.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление (при проверке на обрыв):
  • Подключение диагностического прибораУсловиеЗаданные условия
    C50-1 - C64-6 (#10)ВсегдаМенее 1 Ом
    C2-1 - C64-7 (#20)ВсегдаМенее 1 Ом
    C51-1 - C64-8 (#30)ВсегдаМенее 1 Ом
    C4-1 - C64-9 (#40)ВсегдаМенее 1 Ом
  • Номинальное сопротивление (при проверке на короткое замыкание):
  • Подключение диагностического прибораУсловиеЗаданные условия
    C50-1 или C64-6 (#10) - массаВсегда10 кОм или более
    C2-1 или C64-7 (#20) - массаВсегда10 кОм или более
    C51-1 или C64-8 (#30) - массаВсегда10 кОм или более
    C4-1 или C64-9 (#40) - массаВсегда10 кОм или более

Подсоедините разъем топливной форсунки в сборе.

Подсоедините разъем ECM.

NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ТОПЛИВНАЯ ФОРСУНКА В СБОРЕ – ECM)
OK
10.ПРОВЕРЬТЕ КОНТАКТ ECM ЦИЛИНДРА С ПРОПУСКОМ ЗАЖИГАНИЯ (НАПРЯЖЕНИЕ #10, #20, #30 ИЛИ #40)
Dtc P0300  Обнаружение Нерегулярного/Многократного Пропуска Зажигания В Цилиндре. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем ЭБУ.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение выключателяЗаданные условия
    C64-6 (#10) - C64-11 (E01)Зажигание включено11-14 В
    C64-7 (#20) - C64-11 (E01)Зажигание включено11-14 В
    C64-8 (#30) - C64-11 (E01)Зажигание включено11-14 В
    C64-9 (#40) - C64-11 (E01)Зажигание включено11-14 В
Обозначения на рисунке
*aУстройство с подсоединенным жгутом проводов
(ECM)

Подсоедините разъем ECM.

NG
Перейдите к шагу 33
OK
11.ПРОВЕРЬТЕ ФОРСУНКУ ЦИЛИНДРА С ПРОПУСКОМ ЗАЖИГАНИЯ

Проверьте впрыск топлива форсункой (оцените объем впрыска топлива и проверьте схему впрыска) .

NG
ЗАМЕНИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ
OK
12.ПРОВЕРЬТЕ СИСТЕМУ ВПУСКА

Убедитесь в отсутствии утечки вакуума в системе забора воздуха .

  • OK:
  • Отсутствие утечек через систему забора воздуха.
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАБОРА ВОЗДУХА
OK
13.ПРОВЕРЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

Проверьте давление в топливной системе .

NG
Перейдите к шагу 34
OK
14.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (COOLANT TEMP)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / Data List / Coolant Temp.

Снимите показание параметра "Coolant Temp" дважды – при холодном и прогретом двигателе.

  • Номинальное значение / Номинальный режим:
  • При холодном двигателе:
  • Соответствует температуре окружающей среды.
  • При прогретом двигателе:
  • От 75°C до 95°C (167-203°F)
NG
ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
OK
15.ПРОВЕРЬТЕ РАБОТУ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУХА

Проверьте датчик массового расхода воздуха .

NG
ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА
OK
16.ОТРЕГУЛИРУЙТЕ ФАЗЫ ГАЗОРАСПРЕДЕЛЕНИЯ
  • УКАЗАНИЕ:
  • На головке блока цилиндров отсутствуют какие-либо метки, с помощью которых можно было бы проверить фазы газораспределения. Фазы газораспределения можно проверить, только совместив цветные метки цепного привода газораспределительного механизма с метками на шкивах. Для совмещения меток синхронизации, возможно, придется снять и переустановить цепь .
ДАЛЕЕ
17.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0300, P0301, P0302, P0303 и/или P0304)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Сбросьте коды DTC .

Запустите и прогрейте двигатель.

Переключите ECM из нормального режима диагностики в режим активной диагностики посредством портативного диагностического прибора.

Дайте двигателю поработать на 1000 об/мин в течение 3 минут.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
РезультатСледующий шаг
DTC не выводитсяА
Выводятся коды DTC P0300, P0301, P0302, P0303 и/или P0304B
B
ЗАМЕНИТЕ ECM
А
СИСТЕМА ИСПРАВНА
18.ПРОВЕРЬТЕ СИСТЕМУ ВПУСКА

Убедитесь в отсутствии утечки вакуума в системе забора воздуха .

  • OK:
  • Отсутствие утечек через систему забора воздуха.
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАБОРА ВОЗДУХА
OK
19.ПРОВЕРЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

Проверьте давление в топливной системе .

NG
Перейдите к шагу 34
OK
20.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (COOLANT TEMP)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / Data List / Coolant Temp.

Снимите показание параметра "Coolant Temp" дважды – при холодном и прогретом двигателе.

  • Номинальное значение / Номинальный режим:
  • При холодном двигателе:
  • Соответствует температуре окружающей среды.
  • При прогретом двигателе:
  • От 75°C до 95°C (167-203°F)
NG
ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
OK
21.ПРОВЕРЬТЕ РАБОТУ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУХА

Проверьте датчик массового расхода воздуха .

NG
ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА
OK
22.ОТРЕГУЛИРУЙТЕ ФАЗЫ ГАЗОРАСПРЕДЕЛЕНИЯ
  • УКАЗАНИЕ:
  • На головке блока цилиндров отсутствуют какие-либо метки, с помощью которых можно было бы проверить фазы газораспределения. Фазы газораспределения можно проверить, только совместив цветные метки цепного привода газораспределительного механизма с метками на шкивах. Для совмещения меток синхронизации, возможно, придется снять и переустановить цепь .
ДАЛЕЕ
23.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0300, P0301, P0302, P0303 и/или P0304)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Сбросьте коды DTC .

Запустите и прогрейте двигатель.

Переключите ECM из нормального режима диагностики в режим активной диагностики посредством портативного диагностического прибора.

Дайте двигателю поработать на 1000 об/мин в течение 3 минут.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
РезультатСледующий шаг
DTC не выводитсяА
Выводятся коды DTC P0300, P0301, P0302, P0303 и/или P0304B
B
Перейдите к шагу 24
А
СИСТЕМА ИСПРАВНА
24.ПРОВЕРЬТЕ СВЕЧИ ЗАЖИГАНИЯ

Проверьте свечу зажигания цилиндра, в котором происходят пропуски зажигания .

NG
ЗАМЕНИТЕ СВЕЧУ ЗАЖИГАНИЯ
OK
25.ПРОВЕРЬТЕ НАЛИЧИЕ ИСКРЫ И ЗАЖИГАНИЕ (ПРОВЕРЬТЕ СИСТЕМУ ЗАЖИГАНИЯ РАЗРЯДОМ НА МАССУ)

Выполните проверку "искры" на массу .

NG
Перейдите к шагу 31
OK
26.ПРОВЕРЬТЕ ДАВЛЕНИЕ КОМПРЕССИИ В ЦИЛИНДРЕ С ПРОПУСКОМ ЗАЖИГАНИЯ

Проверьте давление компрессии в цилиндре с пропуском зажигания .

NG
ПРОВЕРЬТЕ ДВИГАТЕЛЬ ДЛЯ ОПРЕДЕЛЕНИЯ ПРИЧИНЫ НИЗКОЙ КОМПРЕССИИ
OK
27.ПРОВЕРЬТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ (ПИТАНИЕ)
Dtc P0300  Обнаружение Нерегулярного/Многократного Пропуска Зажигания В Цилиндре. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем топливной форсунки в сборе.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение выключателяЗаданные условия
    C50-2 - массаЗажигание включено11-14 В
    C2-2 - массаЗажигание включено11-14 В
    C51-2 - массаЗажигание включено11-14 В
    C4-2 - массаЗажигание включено11-14 В
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к топливной форсунке в сборе)

Подсоедините разъем топливной форсунки в сборе.

NG
ПРОВЕРЬТЕ ЦЕПЬ ТОПЛИВНОЙ ФОРСУНКИ
OK
28.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ТОПЛИВНАЯ ФОРСУНКА В СБОРЕ - ЕСМ)

Отсоедините разъем топливной форсунки в сборе.

Отсоедините разъем ЭБУ.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление (при проверке на обрыв):
  • Подключение диагностического прибораУсловиеЗаданные условия
    C50-1 - C64-6 (#10)ВсегдаМенее 1 Ом
    C2-1 - C64-7 (#20)ВсегдаМенее 1 Ом
    C51-1 - C64-8 (#30)ВсегдаМенее 1 Ом
    C4-1 - C64-9 (#40)ВсегдаМенее 1 Ом
  • Номинальное сопротивление (при проверке на короткое замыкание):
  • Подключение диагностического прибораУсловиеЗаданные условия
    C50-1 или C64-6 (#10) - массаВсегда10 кОм или более
    C2-1 или C64-7 (#20) - массаВсегда10 кОм или более
    C51-1 или C64-8 (#30) - массаВсегда10 кОм или более
    C4-1 или C64-9 (#40) - массаВсегда10 кОм или более

Подсоедините разъем топливной форсунки в сборе.

Подсоедините разъем ECM.

NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ТОПЛИВНАЯ ФОРСУНКА В СБОРЕ – ECM)
OK
29.ПРОВЕРЬТЕ КОНТАКТ ECM ЦИЛИНДРА С ПРОПУСКОМ ЗАЖИГАНИЯ (НАПРЯЖЕНИЕ #10, #20, #30 ИЛИ #40)
Dtc P0300  Обнаружение Нерегулярного/Многократного Пропуска Зажигания В Цилиндре. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем ЭБУ.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение выключателяЗаданные условия
    C64-6 (#10) - C64-11 (E01)Зажигание включено11-14 В
    C64-7 (#20) - C64-11 (E01)Зажигание включено11-14 В
    C64-8 (#30) - C64-11 (E01)Зажигание включено11-14 В
    C64-9 (#40) - C64-11 (E01)Зажигание включено11-14 В
Обозначения на рисунке
*aУстройство с подсоединенным жгутом проводов
(ECM)

Подсоедините разъем ECM.

NG
Перейдите к шагу 33
OK
30.ПРОВЕРЬТЕ ФОРСУНКУ ЦИЛИНДРА С ПРОПУСКОМ ЗАЖИГАНИЯ

Проверьте впрыск топлива форсункой (оцените объем впрыска топлива и проверьте схему впрыска) .

NG
ЗАМЕНИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ
OK
ЗАМЕНИТЕ ECM
31.ЗАМЕНИТЕ СВЕЧУ ЗАЖИГАНИЯ ИСПРАВНОЙ И ПРОВЕРКУ ИСКРУ В ЦИЛИНДРЕ С ПРОПУСКОМ ЗАЖИГАНИЯ

Поменяйте установленную свечу зажигания на работоспособную.

Выполните проверку искры на массу.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • Перед испытанием отсоедините все разъемы форсунок.
  • ПРИМЕЧАНИЕ:
  • Не прокручивайте коленчатый вал двигателя дольше 2 секунд.

Установите свечу зажигания в катушку зажигания.

Отсоедините 4 разъема топливных форсунок.

Коснитесь свечой зажигания в сборе головки блока цилиндров.

Прокрутите коленчатый вал двигателя стартером в течение менее 2 секунд и проверьте наличие искры.

  • OK:
  • Через зазор электрода проскакивает искра.
NG
Перейдите к шагу 32
OK
ЗАМЕНИТЕ СВЕЧУ ЗАЖИГАНИЯ
32.ЗАМЕНИТЕ КАТУШКУ ЗАЖИГАНИЯ ИСПРАВНОЙ И ПРОВЕРЬТЕ ИСКРУ В ЦИЛИНДРЕ С ПРОПУСКОМ ЗАЖИГАНИЯ

Замените катушку зажигания исправной.

Выполните проверку искры на массу.

  • ПРЕДОСТЕРЕЖЕНИЕ:
  • Перед испытанием отсоедините все разъемы форсунок.
  • ПРИМЕЧАНИЕ:
  • Не прокручивайте коленчатый вал двигателя дольше 2 секунд.

Установите свечу зажигания в катушку зажигания и подсоедините разъем катушки зажигания.

Отсоедините 4 разъема топливных форсунок.

Коснитесь свечой зажигания в сборе головки блока цилиндров.

Прокрутите коленчатый вал двигателя стартером в течение менее 2 секунд и проверьте наличие искры.

  • OK:
  • Через зазор электрода проскакивает искра.
NG
ЗАМЕНИТЕ ECM
OK
ЗАМЕНИТЕ КАТУШКУ ЗАЖИГАНИЯ
33.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM – МАССА)

Отсоедините разъем ЭБУ.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    C64-11 (E01) - массаВсегдаМенее 1 Ом
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЕСМ - МАССА)
OK
ЗАМЕНИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ
34.ПРОВЕРЬТЕ ТОПЛИВОПРОВОД

Убедитесь в отсутствии утечек и засорений в топливопроводах .

  • OK:
  • Утечки воздуха и засорения отсутствуют.
Результат
РезультатСледующий шаг
NGА
OK (для 5-дверных моделей)B
OK (для 3-дверных моделей)C
B
ЗАМЕНИТЕ ТОПЛИВНЫЙ НАСОС
C
ЗАМЕНИТЕ ТОПЛИВНЫЙ НАСОС
А
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ТОПЛИВОПРОВОД

Dtc P2120 Цепь Датчика Положения Педали/Дроссельной Заслонки D

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE

ОПИСАНИЕ

Функция работы в аварийном режиме

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ACCEL SENSOR OUT NO.1 И ACCEL SENSOR OUT NO.2)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ – ECM)

ПРОВЕРЬТЕ ECM (НАПРЯЖЕНИЯ VCPA И VCP2)

ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ

ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC ДАТЧИКА ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА)

DTC P2120 Цепь датчика положения педали/дроссельной заслонки "D"

DTC P2122 Низкий уровень сигнала на входе цепи датчика положения педали/дроссельной заслонки "D"

DTC P2123 Высокий уровень сигнала на входе цепи датчика положения педали/дроссельной заслонки "D"

DTC P2125 Цепь датчика положения педали/дроссельной заслонки "E"

DTC P2127 Низкий уровень сигнала на входе цепи датчика положения педали/дроссельной заслонки "E"

DTC P2128 Высокий уровень сигнала на входе цепи датчика положения педали/дроссельной заслонки "E"

DTC P2138 Корреляция напряжений датчиков положения педали/дроссельной заслонки "D"/"E"

  • УКАЗАНИЕ:
Эти DTC относятся к датчику положения педали акселератора.
В данной электронной системе управления дроссельной заслонкой трос привода дроссельной заслонки не используется.

ОПИСАНИЕ

Датчик положения педали акселератора монтируется на кронштейне педали акселератора и имеет 2 цепи: VPA (главная) и VPA2 (вспомогательная). Датчик является бесконтактным. В целях получения точных сигналов даже в экстремальных условиях вождения, например, при очень высоких и очень низких скоростях движения, данный датчик сконструирован с использованием эффекта Холла. Выходное напряжение датчика, подаваемое на контакты VPA и VPA2 блока ECM, изменяется в диапазоне от 0 до 5 В пропорционально углу поворота педали акселератора (дроссельной заслонки). Сигнал в цепи VPA указывает фактическое положение педали акселератора (угол поворота дроссельной заслонки) и используется для управления двигателем. Сигнал цепи VPA2 передает состояние цепи VPA и используется для проверки датчика положения педали акселератора.


Блок ECM контролирует фактическое положение педали акселератора (угол поворота дроссельной заслонки) с помощью сигналов VPA и VPA2 и осуществляет управление дроссельной заслонкой на основании данных сигналов.


Dtc P2120  Цепь Датчика Положения Педали/Дроссельной Заслонки D. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

№ DTCУсловие обнаружения DTCНеисправный участок
P2120Напряжение VPA быстро изменяется за пределами верхнего и нижнего порогового значения неисправности в течение более 0,5 с (логика диагностирования за 1 поездку).
Датчик положения педали акселератора в сборе
ECM
P2122Напряжение VPA составляет менее 0,4 В в течение более 0,5 с при полностью отпущенной педали акселератора (логика диагностирования за 1 поездку).
Датчик положения педали акселератора в сборе
Обрыв в цепи VCPA
Обрыв или короткое замыкание на массу в цепи VPA
ECM
P2123Напряжение VPA составляет не менее 4,8 В в течение более 2,0 с (логика диагностирования за 1 поездку).
Датчик положения педали акселератора в сборе
Обрыв в цепи EPA
ECM
P2125Напряжение VPA2 быстро изменяется за пределами верхнего и нижнего порогового значения неисправности в течение более 0,5 с (логика диагностирования за 1 поездку).
Датчик положения педали акселератора в сборе
ECM
P2127Напряжение VPA2 составляет менее 1,2 В в течение более 0,5 с при полностью отпущенной педали акселератора (логика диагностирования за 1 поездку).
Датчик положения педали акселератора в сборе
Обрыв в цепи VCP2
Обрыв или короткое замыкание на массу в цепи VPA2
ECM
P2128Условия (a) и (b) сохраняются в течение не менее 2,0 с (логика диагностирования за 1 поездку):
(a) Напряжение VPA2 превышает 4,8 В.
(b) Напряжение VPA составляет 0,4-3,45 В.
Датчик положения педали акселератора в сборе
Обрыв в цепи EPA2
ECM
P2138Условие (a) или (b) сохраняется в течение не менее 2,0 с (логика диагностирования за 1 поездку):
(a) Разница напряжений между VPA и VPA2 составляет менее 0,02 В.
(b) Напряжение VPA составляет не более 0,4 В, а напряжение VPA2 – не более 1,2 В.
Короткое замыкание между цепями VРA и VРA2
Датчик положения педали акселератора в сборе
ECM
  • УКАЗАНИЕ:
  • Если выводятся какие-либо из этих DTC, проверьте напряжение датчика положения педали акселератора, используя портативный диагностический прибор. Войдите в следующие меню: Powertrain / Engine and ECT / Data List / Accel Sensor Out No.1 и Accel Sensor Out No.2.
Неисправный участокAccel Sensor Out No.1
Педаль акселератора отпущена
Accel Sensor Out No.2
Педаль акселератора отпущена
Accel Sensor Out No.1
Педаль акселератора нажата
Accel Sensor Out No.2
Педаль акселератора нажата
Обрыв в цепи VCPA или VCP20 - 0,2 В0 - 0,2 В0 - 0,2 В0 - 0,2 В
Обрыв или короткое замыкание на массу в цепи VPA0 - 0,2 В1,2 - 2,0 В0 - 0,2 В3,4 - 5,0 В
Обрыв или короткое замыкание на массу в цепи VPA20,5 - 1,1 В0 - 0,2 В2,6 - 4,5 В0 - 0,2 В
Обрыв в цепи EPA или EPA24,5 - 5,0 В4,5 - 5,0 В4,5 - 5,0 В4,5 - 5,0 В
Нормальное состояние0,5 - 1,1 В 1,2 - 2,0 В2,6 - 4,5 В3,4 - 5,0 В
  • УКАЗАНИЕ:
  • Положения педали акселератора выражается в виде значений напряжения.

Функция работы в аварийном режиме

При сохранении DTC P2120, P2122, P2123, P2125, P2127, P2128 или P2138 ECM переходит в аварийный режим работы. Если одна из 2 цепей датчика неисправна, ECM использует оставшуюся цепь для вычисления положения педали акселератора, обеспечивая, таким образом, движение автомобиля. При нарушении работы обеих цепей ЕСМ считает педаль акселератора отпущенной. В результате дроссельная заслонка закрывается и двигатель работает на холостом ходу. ECM продолжает работать в аварийном режиме до регистрации нормального состояния и установки замка зажигания в состояние OFF (ВЫКЛ).


СХЕМА СОЕДИНЕНИЙ

Dtc P2120  Цепь Датчика Положения Педали/Дроссельной Заслонки D. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • УКАЗАНИЕ:
  • С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ACCEL SENSOR OUT NO.1 И ACCEL SENSOR OUT NO.2)
Dtc P2120  Цепь Датчика Положения Педали/Дроссельной Заслонки D. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / Data List / Accel Sensor Out No.1 и Accel Sensor Out No.2.

Считайте значение, отображенное на диагностическом приборе.

  • Номинальное напряжение:
  • Состояние педали акселератораAccel Sensor Out No.1Accel Sensor Out No.2
    Отпущена0,5-1,1 В1,2-2,0 В
    Нажата2,6-4,5 В3,4-5,0 В
NG
Перейдите к шагу 2
OK
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ
2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ – ECM)

Отсоедините разъем датчика положения педали акселератора в сборе.

Отсоедините разъем ЭБУ.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление (при проверке на обрыв):
  • Подключение диагностического прибораУсловиеЗаданные условия
    A19-6 (VPA) - G60-6 (VPA)ВсегдаМенее 1 Ом
    A19-5 (EPA) - G60-2 (EPA)ВсегдаМенее 1 Ом
    A19-4 (VCPA) - G60-4 (VCPA)ВсегдаМенее 1 Ом
    A19-3 (VPA2) - G60-5 (VPA2)ВсегдаМенее 1 Ом
    A19-2 (EPA2) - G60-1 (EPA2)ВсегдаМенее 1 Ом
    A19-1 (VCP2) - G60-3 (VCP2)ВсегдаМенее 1 Ом
  • Номинальное сопротивление (при проверке на короткое замыкание):
  • Подключение диагностического прибораУсловиеЗаданные условия
    A19-6 (VPA) или G60-6 (VPA) - массаВсегда10 кОм или более
    A19-5 (EPA) или G60-2 (EPA) - массаВсегда10 кОм или более
    A19-4 (VCPA) или - G60-4 (VCPA) - массаВсегда10 кОм или более
    A19-3 (VPA2) или G60-5 (VPA2) - массаВсегда10 кОм или более
    A19-2 (EPA2) или G60-1 (EPA2) - массаВсегда10 кОм или более
    A19-1 (VCP2) или G60-3 (VCP2) - массаВсегда10 кОм или более

Подсоедините разъем датчика положения педали акселератора в сборе.

Подсоедините разъем ECM.

NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ – ECM)
OK
3.ПРОВЕРЬТЕ ECM (НАПРЯЖЕНИЯ VCPA И VCP2)
Dtc P2120  Цепь Датчика Положения Педали/Дроссельной Заслонки D. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем датчика положения педали акселератора в сборе.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    A19-4 (VCPA) - A19-5 (EPA)Зажигание включено4,5-5,5 В
    A19-1 (VCP2) - A19-2 (EPA2)Зажигание включено4,5 - 5,5 В
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к датчику положения педали акселератора в сборе)

Подсоедините разъем датчика положения педали акселератора в сборе.

NG
ЗАМЕНИТЕ ECM
OK
4.ЗАМЕНИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ

Замените датчик положения педали акселератора в сборе .

ДАЛЕЕ
5.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC ДАТЧИКА ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Сбросьте коды DTC .

Запустите двигатель.

Дайте двигателю поработать на холостом ходу в течение 15 секунд.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
РезультатСледующий шаг
DTC P2120, P2122, P2123, P2125, P2127, P2128, и/или P2138 выводитсяА
DTC не выводитсяB
B
КОНЕЦ
А
ЗАМЕНИТЕ ECM

Dtc P0171 Чрезмерное Обеднение Смеси В Системе (Ряд 1)

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE

ОПИСАНИЕ

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ, НЕ ОТОБРАЖАЮТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P0171 ИЛИ P0172)

ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (УПРАВЛЕНИЕ СООТНОШЕНИЕМ ВОЗДУХ-ТОПЛИВО)

ПРОВЕРЬТЕ, НЕ ВЫРАБОТАЛ ЛИ АВТОМОБИЛЬ ТОПЛИВО

ВЫПОЛНИТЕ ПОЕЗДКУ В ПРОВЕРОЧНОМ РЕЖИМЕ

ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0171 ИЛИ P0172)

ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧКИ ОТРАБОТАВШИХ ГАЗОВ

ПРОВЕРЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

ПРОВЕРЬТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ (ОБЪЕМ ВПРЫСКА ТОПЛИВА)

ПРОВЕРЬТЕ РАБОТУ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУХА

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (COOLANT TEMP)

ПРОВЕРЬТЕ МЕСТА СОЕДИНЕНИЙ ШЛАНГА СИСТЕМЫ ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА

ПРОВЕРЬТЕ СИСТЕМУ ВПУСКА

ПРОВЕРЬТЕ СИСТЕМУ ЗАЖИГАНИЯ

ПРОВЕРЬТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (СОПРОТИВЛЕНИЕ ПОДОГРЕВАТЕЛЯ)

ПРОВЕРЬТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (ПИТАНИЕ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ – ECM)

ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

ВЫПОЛНИТЕ ПОЕЗДКУ В ПРОВЕРОЧНОМ РЕЖИМЕ

ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0171 ИЛИ P0172)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ – ИНТЕГРИРОВАННОЕ РЕЛЕ [РЕЛЕ A/F])

ПРОВЕРЬТЕ ТОПЛИВОПРОВОД

DTC P0171 Чрезмерное обеднение смеси в системе (ряд 1)

DTC P0172 Чрезмерное обогащение смеси в системе (ряд 1)

ОПИСАНИЕ

Коррекция подачи топлива имеет отношение к выработке компенсационного сигнала обратной связи, а не к регулированию базовой продолжительности впрыска. Общая коррекция подачи топлива включает краткосрочную и длительную коррекции подачи топлива.


Краткосрочная коррекция представляет собой непродолжительную коррекцию соотношения воздух-топливо, используемую для поддержания соотношения воздух-топливо, близкого к стехиометрическому. Сигнал датчика состава топливовоздушной смеси показывает, обеднена или обогащена топливовоздушная смесь по сравнению со стехиометрическим соотношением воздух-топливо. Указанное расхождение приводит к снижению объема впрыска топлива, если соотношение воздух-топливо обогащено, или увеличению объема впрыска топлива, если соотношение обеднено.


Такие факторы, как индивидуальные различия двигателей, износ с течением времени и изменение рабочих условий приводят к отклонению краткосрочной коррекции подачи топлива от центрального значения. Длительная коррекция подачи топлива, управляющая общей компенсацией подачи топлива, компенсирует длительные отклонения коррекции подачи топлива от центрального значения, возникающие вследствие краткосрочной коррекции подачи топлива.


Если ни краткосрочная, ни длительная коррекции не приводят к достижению центрального значения и смесь по-прежнему остается обогащенной или обедненной, ECM воспринимает это как неисправность, включает контрольную лампу MIL и регистрирует код DTC.

№ DTCУсловие обнаружения DTCНеисправный участок
P0171При прогретом двигателе и стабильных сигналах обратной связи о соотношении воздух-топливо коррекция подачи топлива приводит к значительной погрешности в сторону обеднения (логика диагностирования за 2 поездки).
Система забора воздуха
Давление в топливной системе
Засорение топливной форсунки
Датчик массового расхода воздуха
Датчик температуры охлаждающей жидкости
Утечка газов из системы выпуска отработавших газов
Обрыв или короткое замыкание в цепи подогреваемого кислородного датчика
Датчик состава топливовоздушной смеси
Подогреватель датчика состава топливовоздушной смеси
Цепи подогревателя датчика состава топливовоздушной смеси
Соединения шланга системы принудительной вентиляции картера
Клапан и шланг системы принудительной вентиляции картера
ECM
P0172При прогретом двигателе и стабильных сигналах обратной связи о соотношении воздух-топливо коррекция подачи топлива приводит к значительной погрешности в сторону обогащения (логика диагностирования за 2 поездки).
Утечка или засорение в топливной форсунке
Давление в топливной системе
Датчик массового расхода воздуха
Датчик температуры охлаждающей жидкости
Система зажигания
Утечка газов из системы выпуска отработавших газов
Обрыв или короткое замыкание в цепи подогреваемого кислородного датчика
Датчик состава топливовоздушной смеси
Подогреватель датчика состава топливовоздушной смеси
Цепи подогревателя датчика состава топливовоздушной смеси
Система зажигания
ECM
  • УКАЗАНИЕ:
В случае регистрации DTC P0171 фактический состав топливовоздушной смеси слишком обеднен. В случае регистрации DTC P0172 фактический состав топливовоздушной смеси слишком обогащен.
Если автомобиль выработал топливо, соотношение воздух-топливо становится обедненным, в результате чего регистрируется DTC P0171. Загорается контрольная лампа MIL.
Если суммарный результат краткосрочной и длительной коррекций качества топливной смеси отличается от центрального значения не более чем на 20% (а температура охлаждающей жидкости двигателя превышает 75°C [167°F]), система функционирует нормально.

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

В случае управления подачей топлива по замкнутому контуру значения объема впрыска топлива, отклоняющиеся от рассчитанных блоком ECM, приводят к изменениям величины длительной коррекции подачи топлива. Регулирование длительной коррекции подачи топлива выполняется при наличии постоянных отклонений величины краткосрочной коррекции подачи топлива. Отклонения от вычисленного блоком ECM объема впрыска топлива также влияют на среднее значение параметра настройки коррекции подачи топлива, которое является суммой средней краткосрочной коррекции подачи топлива (значение обратной связи компенсации подачи топлива) и средней длительной коррекции подачи топлива (значение параметра настройки соотношения воздух-топливо). Если среднее значение параметра настройки коррекции подачи топлива превышает пороговое значение, ECM воспринимает это как неисправность топливной системы и регистрирует код DTC.


Пример:


Если среднее значение параметра настройки коррекции подачи топлива составляет более +35% или менее -35%, ECM определяет это как неисправность топливной системы.


Dtc P0171  Чрезмерное Обеднение Смеси В Системе (Ряд 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

СХЕМА СОЕДИНЕНИЙ

См. DTC P2195 .


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • УКАЗАНИЕ:
С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
Причиной низкого напряжения на выходе датчика состава топливовоздушной смеси может быть обогащение топливовоздушной смеси. Проверьте, нет ли условий, приведших к работе двигателя на обогащенной смеси.
Причиной высокого напряжения на выходе датчика состава топливовоздушной смеси может быть обеднение топливовоздушной смеси. Проверьте, нет ли условий, приведших к работе двигателя на обедненной смеси.
1.ПРОВЕРЬТЕ, НЕ ОТОБРАЖАЮТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P0171 ИЛИ P0172)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
РезультатСледующий шаг
DTC P0171 или P0172 выводитсяА
DTC P0171 или P0172 и другие DTC выводятсяB
  • УКАЗАНИЕ:
  • Если отображаются какие-либо другие коды, помимо P0171 или P0172, сначала выполните поиск неисправностей для данных DTC.
B
ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC
А
2.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (УПРАВЛЕНИЕ СООТНОШЕНИЕМ ВОЗДУХ-ТОПЛИВО)

Подсоедините портативный диагностический прибор к DLC3.

Запустите двигатель.

Включите портативный диагностический прибор.

Прогрейте двигатель на 2500 об/мин в течение приблизительно 90 секунд.

Войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Injection Volume for A/F Sensor.

Выполните испытание "Control the Injection Volume for A/F Sensor" в режиме холостого хода двигателя (для изменения объема впрыска топлива используйте кнопки RIGHT и LEFT).

Следите за выходными напряжениями датчика состава топливовоздушной смеси и подогреваемого кислородного датчика (AFS Voltage B1S1 и O2S B1S2), отображаемыми на экране портативного диагностического прибора.

  • Результат:
  • Датчик состава топливовоздушной смеси реагирует на увеличение и уменьшение объема впрыска топлива следующим образом:
  • +25% = сигнал обогащенного состояния:
  • Выше 3,4 В
  • -12,5% = сигнал обедненного состояния:
  • Менее 3,1 В
  • ПРИМЕЧАНИЕ:
  • Задержка на выходе датчика состава топливовоздушной смеси составляет несколько секунд, а задержка на выходе подогреваемого кислородного датчика – приблизительно 20 секунд.
КорпусДатчик состава топливовоздушной смеси
Выходное напряжение
Подогреваемый кислородный датчик
Выходное напряжение
Наиболее вероятное место нахождения неисправности
1Dtc P0171  Чрезмерное Обеднение Смеси В Системе (Ряд 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150Dtc P0171  Чрезмерное Обеднение Смеси В Системе (Ряд 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150-
2Dtc P0171  Чрезмерное Обеднение Смеси В Системе (Ряд 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150Dtc P0171  Чрезмерное Обеднение Смеси В Системе (Ряд 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150
Датчик состава топливовоздушной смеси
Подогреватель датчика состава топливовоздушной смеси
Цепь датчика состава топливовоздушной смеси
3Dtc P0171  Чрезмерное Обеднение Смеси В Системе (Ряд 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150Dtc P0171  Чрезмерное Обеднение Смеси В Системе (Ряд 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150
Давление в топливной системе
Утечка газов из системы выпуска отработавших газов
(чрезвычайно обедненное или обогащенное соотношение воздух-топливо)
Описанное ниже испытание "Control the Injection Volume for A/F Sensor" дает механику возможность выполнить измерения и построить графики выходного напряжения для датчика состава топливовоздушной смеси и подогреваемого кислородного датчика.
Для отображения графика войдите в следующие меню: Powertrain / Engine and ECT / Active Test / Control the Injection Volume for A/F Sensor / AFS Voltage B1S1 и O2S B1S2.
Результат
РезультатСледующий шаг
Случай 1А
Случай 2B
Случай 3C
B
Перейдите к шагу 14
C
Перейдите к шагу 6
А
3.ПРОВЕРЬТЕ, НЕ ВЫРАБОТАЛ ЛИ АВТОМОБИЛЬ ТОПЛИВО

Вырабатывалось ли топливо ранее?

НЕТ
Перейдите к шагу 6
ДА
4.ВЫПОЛНИТЕ ПОЕЗДКУ В ПРОВЕРОЧНОМ РЕЖИМЕ

Dtc P0171  Чрезмерное Обеднение Смеси В Системе (Ряд 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Подсоедините портативный диагностический прибор к DLC3 (процедура "А").

Установите замок зажигания в положение ON (ВКЛ) (шаг "B").

Включите портативный диагностический прибор (процедура "С").

Сбросьте коды DTC (процедура "D").

Переключите ECM из нормального режима в режим активной диагностики (шаг "Е").

Запустите двигатель (шаг "F").

Дайте двигателю поработать на холостом ходу, пока температура охлаждающей жидкости двигателя не достигнет 40°C (104°F) (шаг "G").

Совершите поездку на автомобиле со скоростью более 40 км/час (25 миль в час) длительностью не менее 35 с (шаг "H").

Дайте двигателю поработать на холостом ходу не менее 40 с (шаг "I").

Повторите описанные выше шаги "G" и "I" не менее 3 раз (шаг "J").

Дайте двигателю поработать на холостом ходу не менее 40 с (шаг "K").

  • УКАЗАНИЕ:
  • При наличии неисправности контрольная лампа MIL загорается на шаге "K".
  • ПРИМЕЧАНИЕ:
  • Обнаружение неисправности возможно только при строгом соблюдении условий данного испытания.
ДАЛЕЕ
5.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0171 ИЛИ P0172)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
РезультатПерейти к
DTC P0171 или P0172 выводитсяА
DTC не выводитсяB
B
СИСТЕМА ИСПРАВНА
А
6.ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧКИ ОТРАБОТАВШИХ ГАЗОВ

Проверьте, нет ли утечек отработавших газов.

  • OK:
  • Утечки газа нет.
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ
OK
7.ПРОВЕРЬТЕ ДАВЛЕНИЕ В ТОПЛИВНОЙ СИСТЕМЕ

Проверьте давление в топливной системе .

NG
Перейдите к шагу 21
OK
8.ПРОВЕРЬТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ (ОБЪЕМ ВПРЫСКА ТОПЛИВА)

Проверьте объем впрыска топлива .

NG
ЗАМЕНИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ
OK
9.ПРОВЕРЬТЕ РАБОТУ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУХА

Проверьте датчик массового расхода воздуха .

NG
ЗАМЕНИТЕ ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА
OK
10.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (COOLANT TEMP)

Подсоедините портативный диагностический прибор к DLC3.

Включите зажигание и портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / Data List / Primary / Coolant Temp.

Снимите показание параметра "Coolant Temp" дважды – при холодном и прогретом двигателе.

  • Номинальное значение/Номинальный режим:
  • При холодном двигателе: Соответствует температуре окружающей среды.
    При прогретом двигателе: От 75°C до 100°C (167-212°F)
NG
ЗАМЕНИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
OK
11.ПРОВЕРЬТЕ МЕСТА СОЕДИНЕНИЙ ШЛАНГА СИСТЕМЫ ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА

Проверьте подсоединение шланга вентиляции картера .

  • OK:
  • Шланг системы принудительной вентиляции картера подсоединен правильно и не поврежден.
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ШЛАНГ СИСТЕМЫ ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА
OK
12.ПРОВЕРЬТЕ СИСТЕМУ ВПУСКА

Убедитесь в отсутствии утечки вакуума в системе забора воздуха .

  • OK:
  • Отсутствие утечек через систему забора воздуха.
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАБОРА ВОЗДУХА
OK
13.ПРОВЕРЬТЕ СИСТЕМУ ЗАЖИГАНИЯ

Проверьте систему зажигания .

OK
Перейдите к шагу 18
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ СИСТЕМУ ЗАЖИГАНИЯ
14.ПРОВЕРЬТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (СОПРОТИВЛЕНИЕ ПОДОГРЕВАТЕЛЯ)

Проверьте датчик состава топливовоздушной смеси .

NG
ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ
OK
15.ПРОВЕРЬТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ (ПИТАНИЕ)
Dtc P0171  Чрезмерное Обеднение Смеси В Системе (Ряд 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Отсоедините разъем датчика состава топливовоздушной смеси.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораПоложение переключателяЗаданные условия
    C56-2 (+B) - массаЗажигание включено11-14 В
Обозначения на рисунке
*aВид спереди разъема со стороны жгута проводов:
(к датчику состава топливовоздушной смеси)

Подсоедините разъем датчика состава топливовоздушной смеси.

NG
Перейдите к шагу 20
OK
16.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ – ECM)

Отсоедините разъем датчика состава топливовоздушной смеси.

Отсоедините разъем ЭБУ.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление (при проверке на обрыв):
  • Подключение диагностического прибораУсловиеЗаданные условия
    C56-1 (HA1A) - C63-6 (HA1A)ВсегдаМенее 1 Ом
    C56-3 (A1A+) - C63-7 (A1A+)ВсегдаМенее 1 Ом
    C56-4 (A1A-) - C63-1 (A1A-)ВсегдаМенее 1 Ом
  • Номинальное сопротивление (при проверке на короткое замыкание):
  • Подключение диагностического прибораУсловиеЗаданные условия
    C56-1 (HA1A) или C63-6 (HA1A) - массаВсегда10 кОм или более
    C56-3 (A1A+) или C63-7 (A1A+) - массаВсегда10 кОм или более
    C56-4 (A1A-) или C63-1 (A1A-) - массаВсегда10 кОм или более

Подсоедините разъем датчика состава топливовоздушной смеси.

Подсоедините разъем ECM.

NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ – ECM)
OK
17.ЗАМЕНИТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

Замените датчик состава топливовоздушной смеси .

ДАЛЕЕ
18.ВЫПОЛНИТЕ ПОЕЗДКУ В ПРОВЕРОЧНОМ РЕЖИМЕ

Dtc P0171  Чрезмерное Обеднение Смеси В Системе (Ряд 1). СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

Подсоедините портативный диагностический прибор к DLC3 (процедура "А").

Установите замок зажигания в положение ON (ВКЛ) (шаг "B").

Включите портативный диагностический прибор (процедура "С").

Сбросьте коды DTC (процедура "D").

Переключите ECM из нормального режима в режим активной диагностики (шаг "Е").

Запустите двигатель (шаг "F").

Дайте двигателю поработать на холостом ходу, пока температура охлаждающей жидкости двигателя не достигнет 40°C (104°F) (шаг "G").

Совершите поездку на автомобиле со скоростью более 40 км/час (25 миль в час) длительностью не менее 35 с (шаг "H").

Дайте двигателю поработать на холостом ходу не менее 40 с (шаг "I").

Повторите описанные выше шаги с "G" по "I" не менее 3 раз (шаг "J").

Дайте двигателю поработать на холостом ходу не менее 40 с (шаг "K").

  • УКАЗАНИЕ:
  • При наличии неисправности контрольная лампа MIL загорается на шаге "K".
  • ПРИМЕЧАНИЕ:
  • Обнаружение неисправности возможно только при строгом соблюдении условий данного испытания.
ДАЛЕЕ
19.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0171 ИЛИ P0172)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
РезультатСледующий шаг
DTC не выводитсяА
DTC P0171 или P0172 выводитсяB
B
ЗАМЕНИТЕ ECM
А
КОНЕЦ
20.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ – ИНТЕГРИРОВАННОЕ РЕЛЕ [РЕЛЕ A/F])

Отсоедините разъем датчика состава топливовоздушной смеси.

Извлеките интегрированное реле (A/F) из блока реле моторного отсека.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление (при проверке на обрыв):
  • Подключение диагностического прибораУсловиеЗаданные условия
    C56-2 (+B) - 1B-8ВсегдаМенее 1 Ом
  • Номинальное сопротивление (при проверке на короткое замыкание):
  • Подключение диагностического прибораУсловиеЗаданные условия
    C56-2 (+B) или 1B-8 - массаВсегда10 кОм или более

Подсоедините разъем датчика состава топливовоздушной смеси.

Установите интегрированное реле на место.

NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ – ИНТЕГРИРОВАННОЕ РЕЛЕ [РЕЛЕ A/F])
OK
ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ECM
21.ПРОВЕРЬТЕ ТОПЛИВОПРОВОД

Убедитесь в отсутствии утечек и засорений в топливопроводах .

  • OK:
  • Утечки воздуха и засорения отсутствуют.
Результат
РезультатСледующий шаг
NGА
OK (для 5-дверных моделей)B
OK (для 3-дверных моделей)C
B
ЗАМЕНИТЕ ТОПЛИВНЫЙ НАСОС
C
ЗАМЕНИТЕ ТОПЛИВНЫЙ НАСОС
А
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ТОПЛИВОПРОВОД

Dtc P2119 Выход За Пределы Допустимого Диапазона / Неправильное Значение Параметра В Системе Управления Дроссельной Заслонкой В Корпусе Дроссельной Заслонки

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE

ОПИСАНИЕ

Функция работы в аварийном режиме

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ, НЕ ВЫВОДЯТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P2119)

ПРОВЕРЬТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ (СОПРОТИВЛЕНИЕ ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ)

ЗАМЕНИТЕ ECM

ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P2119)

DTC P2119 Выход за пределы допустимого диапазона / неправильное значение параметра в системе управления дроссельной заслонкой в корпусе дроссельной заслонки

ОПИСАНИЕ

Электронная система управления дроссельной заслонкой (ETCS) состоит из привода дроссельной заслонки, датчика положения дроссельной заслонки, датчика положения педали акселератора и ECM. ECM управляет приводом дроссельной заслонки с тем, чтобы положение дроссельной заслонки соответствовало поступающим командам. Датчик положения дроссельной заслонки определяет угол поворота дроссельной заслонки и посылает в ECM сигнал обратной связи, чтобы ЕСМ мог надлежащим образом осуществить управление дроссельной заслонкой.

№ DTCУсловие обнаружения DTCНеисправный участок
P2119Угол поворота дроссельной заслонки значительно отличается от заданного угла поворота (логика диагностирования за 1 поездку).
Электронная система управления дроссельной заслонкой
ECM

Функция работы в аварийном режиме

При сохранении этого DTC или других DTC, относящихся к неисправностям в системе ETCS (электронная система управления дроссельной заслонкой), ЕСМ переходит в аварийный режим работы. Во время работы в аварийном режиме ECM прекращает подачу тока к приводу дроссельной заслонки, и дроссельная заслонка возвращается в положение под углом открывания 6,5° посредством возвратной пружины. Таким образом, для обеспечения движения автомобиля с минимальной скоростью ECM регулирует выходную мощность двигателя посредством управления впрыском топлива (прерывистое прекращение подачи топлива) и углом опережения зажигания в соответствии с положением педали акселератора. Если слегка нажать и удерживать педаль акселератора, автомобиль будет медленно двигаться. ECM продолжает работать в аварийном режиме до регистрации нормального состояния и установки замка зажигания в состояние OFF (ВЫКЛ).


СХЕМА СОЕДИНЕНИЙ

См. DTC P2102 .


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • УКАЗАНИЕ:
  • С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
1.ПРОВЕРЬТЕ, НЕ ВЫВОДЯТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P2119)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
РезультатСледующий шаг
DTC P2119 выводитсяА
DTC P2119 и другие DTC выводятсяB
  • УКАЗАНИЕ:
  • Если отображаются какие-либо другие коды, помимо P2119, сначала выполните поиск неисправностей для данных DTC.
B
ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC
А
2.ПРОВЕРЬТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ (СОПРОТИВЛЕНИЕ ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ)

Проверьте корпус дроссельной заслонки с электродвигателем в сборе .

NG
ЗАМЕНИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ
OK
3.ЗАМЕНИТЕ ECM

Замените ECM .

ДАЛЕЕ
4.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P2119)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Сбросьте коды DTC .

Запустите двигатель и дайте ему поработать на холостом ходу 15 с.

Нажмите педаль акселератора до упора, а затем отпустите ее (для полного открывания и закрывания дроссельной заслонки).

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

  • OK:
  • Коды DTC отсутствуют.
  • УКАЗАНИЕ:
  • Выходное напряжение датчика положения дроссельной заслонки можно проверить при помощи портативного диагностического прибора. Колебания выходного напряжения указывают на то, что привод дроссельной заслонки работает. Для проверки выходного напряжения на портативном диагностическом приборе войдите в следующие меню: Powertrain / Engine and ECT / Data List / Throttle Position No.1 или Throttle Position No.2.
NG
ЗАМЕНИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ
OK
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

Dtc P2118 Выход Тока Двигателя Привода Дроссельной Заслонки За Пределы Допустимого Диапазона / Недопустимый Режим Работы

Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE

ОПИСАНИЕ

Функция работы в аварийном режиме

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (НАПРЯЖЕНИЕ +BM)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ +ВМ)

DTC P2118 Выход тока двигателя привода дроссельной заслонки за пределы допустимого диапазона / недопустимый режим работы

ОПИСАНИЕ

Питание системы ETCS (электронная система управления дроссельной заслонкой) осуществляется по выделенной цепи питания. ЕСМ контролирует напряжение (+BM) и, если оно падает ниже 4 В, опредяляет неисправность в ETCS и отсекает ток к приводу дроссельной заслонки.


При нестабильном напряжении система ETCS тоже работает нестабильно. По этой причине при низком напряжении отсекается ток к приводу дроссельной заслонки. Если выполнен ремонт, и система возвращается в нормальное состояние, ECM подает ток в привод дроссельной заслонки для его перезапуска после выключения зажигания.


  • УКАЗАНИЕ:
  • В данной системе ETCS трос привода дроссельной заслонки не используется.

Dtc P2118  Выход Тока Двигателя Привода Дроссельной Заслонки За Пределы Допустимого Диапазона / Недопустимый Режим Работы. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

№ DTCУсловие обнаружения DTCНеисправный участок
P2118Обрыв в цепи питания (+BM) ETCS (логика диагностирования за 1 поездку).
Обрыв в цепи питания электронной системы управления дроссельной заслонкой
Аккумуляторная батарея
Выводы аккумуляторной батареи
Предохранитель ETCS
ECM

Функция работы в аварийном режиме

При сохранении этого DTC или других DTC, относящихся к неисправностям в системе ETCS (электронная система управления дроссельной заслонкой), ЕСМ переходит в аварийный режим работы. Во время работы в аварийном режиме ECM прекращает подачу тока к приводу дроссельной заслонки, и дроссельная заслонка возвращается в положение под углом открывания 6,5° посредством возвратной пружины. Таким образом, для обеспечения движения автомобиля с минимальной скоростью ECM регулирует выходную мощность двигателя посредством управления впрыском топлива (прерывистое прекращение подачи топлива) и углом опережения зажигания в соответствии с положением педали акселератора. Если слегка нажать и удерживать педаль акселератора, автомобиль будет медленно двигаться. ECM продолжает работать в аварийном режиме до регистрации нормального состояния и установки замка зажигания в состояние OFF (ВЫКЛ).


СХЕМА СОЕДИНЕНИЙ

Dtc P2118  Выход Тока Двигателя Привода Дроссельной Заслонки За Пределы Допустимого Диапазона / Недопустимый Режим Работы. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 2TR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  • УКАЗАНИЕ:
  • С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (НАПРЯЖЕНИЕ +BM)

Подсоедините портативный диагностический прибор к DLC3.

Установите замок зажигания в положение ON (ВКЛ).

Включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / Data List / +BM Voltage.

Считайте значение, отображенное на диагностическом приборе.

  • Номинальное напряжение:
  • 11 - 14 В
NG
Перейдите к шагу 2
OK
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ
2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ +ВМ)

Отсоедините разъемы ECM.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

  • Номинальное напряжение:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    G59-22 (+BM) - массаВсегда11-14 В

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление:
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    C64-13 (ME01) - массаВсегдаМенее 1 Ом
    C64-5 (Е1) - массаВсегдаМенее 1 Ом

Подсоедините разъемы ECM.

NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ДЛЯ ЦЕПИ +B)
OK
ЗАМЕНИТЕ ECM
Подписаться на
