Подсоедините разъем.

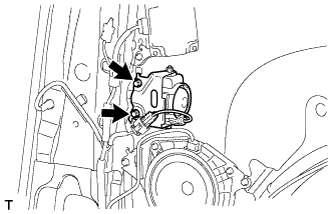

Установите сирену противоугонной системы и закрепите ее 2 болтами.

• Момент затяжки:
• 5,5 N*m{ 55 kgf*cm, 49 in.*lbf}

Подсоедините разъем.

Введите в зацепление 9 захватов и 11 фиксаторов, чтобы установить боковую облицовочную панель полки багажного отделения.

Вверните 3 болта и 2 винта.

Установите напольное крепление ремня безопасности заднего сиденья № 1 и закрепите его болтом.

• Момент затяжки:
• 42 N*m{ 428 kgf*cm, 31 ft.*lbf}

Установите напольное крепление наружных ремней безопасности передних сидений и закрепите его болтом.

• Момент затяжки:
• 42 N*m{ 428 kgf*cm, 31 ft.*lbf}

Введите в зацепление 3 захвата, чтобы установить накладку крепления поясного ремня безопасности.

Введите в зацепление 6 захватов и 2 направляющих, чтобы установить карман в задней боковой облицовочной панели.

Введите в зацепление 2 захвата, чтобы закрепить переднюю боковую облицовочную накладку полки багажного отделения.

Введите в зацепление 2 захвата, чтобы закрепить колпачок крепления задней крышки.

Установите защелку облицовочной панели багажного отделения № 1 так, чтобы она была расположена горизонтально.

Установите задний напольный коврик.

Введите в зацепление 6 захватов, чтобы установить заднюю опорную пластину коврика заднего пола.

Заверните 5 винтов.

Введите в зацепление 2 захвата, чтобы установить накладку установочной пластины коврика.

Установите заднюю крышку.

для опускаемых сидений раздельного типа 60/40 с левой стороны:

Установите заднее сиденье № 1 в сборе .

для опускаемых сидений раздельного типа 60/40 с правой стороны:

Установите заднее сиденье № 1 в сборе .

Подсоедините разъем.

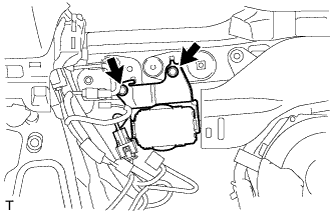

Установите сирену противоугонной системы и закрепите ее 2 болтами.

• Момент затяжки:
• 5,5 N*m{ 55 kgf*cm, 49 in.*lbf}

Установите воздуховод, закрепите его 2 фиксаторами и введите в зацепление зажим.

Для моделей без заднего сиденья № 2:

Для моделей с задним сиденьем № 2:

Установите верхний поручень и закрепите его 2 болтами.

Введите в зацепление 2 захвата и установите заглушку верхнего поручня.

Введите в зацепление 2 захвата, чтобы закрепить переднюю боковую облицовочную накладку полки багажного отделения

Введите в зацепление 2 захвата, чтобы закрепить колпачок крепления задней крышки № 1.

Установите защелку облицовочной панели багажного отделения № 1, повернув ее по часовой стрелке.

Введите в зацепление 3 захвата, чтобы установить накладку крепления поясного ремня безопасности заднего сиденья № 1.

Введите в зацепление 4 захвата, чтобы установить задний напольный коврик.

Установите боковую направляющую пола, закрепив ее 3 болтами.

Введите в зацепление 5 фиксаторов и 4 захвата, чтобы установить заднюю опорную пластину коврика заднего пола.

Установите панель полки багажного отделения № 1, закрепив ее фиксатором.

Установите защелку ремня для удержания багажа и переднюю облицовочную накладку багажного отделения и закрепите их болтом.

Введите в зацепление 4 захвата для установки колпачка.

Установите заднюю крышку.

Введите в зацепление 3 захвата, чтобы установить накладку крепления поясного ремня безопасности

для сидений раздельного типа 60/40 с двойным складыванием с левой стороны:

Установите спинку заднего сиденья № 1 в сборе .

для сидений раздельного типа 60/40 с двойным складыванием с правой стороны:

Установите спинку заднего сиденья № 1 в сборе .

Введите в зацепление 2 захвата, чтобы установить заднюю накладку порога пола № 1.

Для сидений с ручным приводом:

Установите заднее сиденье № 2 в сборе .

Для сидений с электроприводом:

Установите заднее сиденье № 2 в сборе .

Для моделей с противоположно расположенными сиденьями:

Установите заднее сиденье № 2 в сборе .

Проверьте контрольную лампу аварийного состояния SRS .

Для сидений с ручным приводом:

Снимите заднее сиденье № 2 в сборе .

Для сидений с электроприводом:

Снимите заднее сиденье № 2 в сборе .

Для моделей с противоположно расположенными сиденьями:

Снимите заднее сиденье № 2 в сборе .

для сидений раздельного типа 60/40 с двойным складыванием с левой стороны:

Снимите спинку заднего сиденья № 1 в сборе .

для сидений раздельного типа 60/40 с двойным складыванием с правой стороны:

Снимите спинку заднего сиденья № 1 в сборе .

С помощью отвертки освободите 2 захвата и снимите заднюю накладку порога пола № 1.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности.

Снимите заднюю крышку.

Освободите 4 захвата и снимите накладку.

Выверните болт и снимите защелку ремня для удержания багажа и переднюю облицовочную накладку багажного отделения.

Освободите фиксатор и снимите панель полки багажного отделения № 1.

Освободите 5 фиксаторов и 4 захвата и снимите заднюю опорную пластину коврика заднего пола.

Выверните 3 болта и снимите боковую направляющую пола.

Освободите 4 захвата и снимите задний напольный коврик.

Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности заднего сиденья № 1.

Снимите защелку облицовочной панели багажного отделения, повернув ее по часовой стрелке.

С помощью отвертки отцепите 2 захвата и снимите колпачок крепления задней крышки № 1.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью отвертки освободите 2 захвата и снимите переднюю боковую облицовочную накладку полки багажного отделения.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью отвертки освободите 2 захвата и снимите заглушку верхнего поручня.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Выверните 2 болта и снимите верхний поручень.

Для моделей без заднего сиденья № 2:

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

Освободите 6 захватов и 2 направляющих и отсоедините опору рычага фиксации спинки заднего сиденья.

Выверните 4 болта и винты.

Ослабьте 5 фиксаторов и 8 захватов.

Отсоедините все разъемы.

Пропустите опору рычага фиксации спинки заднего сиденья через боковую облицовочную панель полки багажного отделения и снимите боковую облицовочную панель полки багажного отделения.

Для моделей с задним сиденьем № 2:

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 2.

Выверните 2 болта и винт.

Ослабьте 4 фиксатора и 8 захватов.

Отсоедините все разъемы и снимите боковую облицовочную панель полки багажного отделения.

Освободите 2 фиксатора.

Освободите захват и снимите воздуховод.

Отсоедините разъем.

Выверните 2 болта и снимите сирену противоугонной системы.

для опускаемых сидений раздельного типа 60/40 с левой стороны:

Снимите заднее сиденье в сборе .

для опускаемых сидений раздельного типа 60/40 с правой стороны:

Снимите заднее сиденье в сборе

Снимите заднюю крышку.

С помощью отвертки расцепите 2 захвата и снимите накладку установочной пластины коврика.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать клейкой лентой.

Выверните 5 винтов.

Освободите 6 захватов и снимите заднюю опорную пластину коврика заднего пола.

Освободите 2 захвата и 2 направляющих и снимите крышку отверстия в задней боковой облицовочной панели.

Снимите задний напольный коврик.

Снимите защелку облицовочной панели багажного отделения, повернув ее по часовой стрелке.

С помощью отвертки освободите 2 захвата и снимите колпачок крепления задней крышки.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

С помощью отвертки освободите 2 захвата и снимите переднюю боковую облицовочную накладку полки багажного отделения.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Наклейте защитную ленту вокруг кармана в задней боковой облицовочной панели.

С помощью отвертки освободите 6 захватов и 2 направляющих и снимите карман в задней боковой облицовочной панели.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать клейкой лентой.

Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности.

Выверните болт и отсоедините напольное крепление ремня безопасности переднего сиденья.

Выверните болт и отсоедините напольное крепление ремня безопасности заднего сиденья № 1.

Выверните 3 болта и 2 винта.

Расцепите 9 захватов и 12 фиксаторов.

Отсоедините разъем и снимите боковую облицовочную панель полки багажного отделения.

Отсоедините разъем.

Выверните 2 болта и снимите сирену противоугонной системы.

Установите аварийную сирену и закрепите ее болтом.

• Момент затяжки:
• 5,5 N*m{ 55 kgf*cm, 49 in.*lbf}

Подсоедините разъем.

Установите аварийную сирену и закрепите ее болтом.

• Момент затяжки:
• 5,5 N*m{ 55 kgf*cm, 49 in.*lbf}

Подсоедините разъем.

Для моделей с 1GR-FE:

Установите воздушный фильтр .

Для моделей с 1KD-FTV:

Установите воздушный фильтр .

Для моделей с 5L-E:

Установите воздушный фильтр .

Для моделей с 2TR-FE:

Установите воздушный фильтр .

Подайте напряжение аккумуляторной батареи на разъем звукового сигнала и проверьте его работу.

• OK:

• Условия измерений	Заданные условия
  Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → кронштейн звукового сигнала	Звуковой сигнал работает

Если результат проверки не отвечает требованиям, замените аварийную сирену в сборе.

Для моделей с 1GR-FE:

Снимите корпус воздушного фильтра .

Для моделей с 1KD-FTV:

Снимите корпус воздушного фильтра .

Для моделей с 5L-E:

Снимите корпус воздушного фильтра .

Для моделей с 2TR-FE

Снимите корпус воздушного фильтра .

Отсоедините разъем.

Выверните болт и снимите аварийную сирену.

Отсоедините разъем.

Выверните болт и снимите аварийную сирену.

Подсоедините разъем.

Поверните усилитель электронного ключа, как показано на рисунке, чтобы ввести в зацепление 2 захвата и установить усилитель электронного ключа.

Закрепите крышку винтом.

Введите в зацепление захват, чтобы закрепить верхний кожух рулевой колонки.

Введите в зацепление 4 фиксатора, чтобы закрепить верхний кожух рулевой колонки на облицовке панели управления.

Введите в зацепление 2 захвата и закрепите нижний кожух рулевой колонки.

Заверните 2 винта.

Введите в зацепление 4 захвата, 2 фиксатора и 2 направляющих, чтобы установить отделочную накладку панели приборов.

Подсоедините все разъемы.

Установите отделочную накладку панели приборов и закрепите ее 4 фиксаторами.

Установите декоративный элемент отделочной накладки панели приборов и введите в зацепление 3 фиксатора.

Подсоедините все разъемы.

Установите облицовку отделочной накладки панели приборов и закрепите ее 4 фиксаторами.

Введите в зацепление 5 фиксаторов, захват и 3 направляющие, чтобы установить боковую панель приборов.

Наклейте защитную ленту вокруг боковой панели приборов.

С помощью съемника молдингов отцепите 5 фиксаторов, захват и 3 направляющих и снимите боковую панель приборов.

Наложите защитную ленту вокруг декоративного элемента отделочной накладки панели приборов.

С помощью съемника молдингов освободите 3 фиксатора и снимите декоративный элемент отделочной накладки панели приборов.

Освободите 4 фиксатора.

Отсоедините все разъемы и снимите облицовку отделочной накладки панели приборов.

Освободите 4 фиксатора.

Отсоедините все разъемы и снимите отделочную накладку панели приборов.

Освободите 4 захвата, 2 фиксатора и 2 направляющих и снимите отделочную накладку панели приборов.

Выверните 2 винта.

Освободите 2 захвата и снимите нижний кожух рулевой колонки.

Освободите 4 фиксатора.

Освободите захват и снимите верхний кожух рулевой колонки.

Выверните винт и снимите накладку.

Поверните усилитель ключа, как показано на рисунке, чтобы освободить 2 захвата и снять усилитель ключа.

Отсоедините разъем.
