Лампа Аксессуарного Зеркала - Узлы И Детали
Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ОСВЕЩЕНИЕ САЛОНА
ЛАМПА АКСЕССУАРНОГО ЗЕРКАЛА - УЗЛЫ И ДЕТАЛИ
1 / 1
Система Освещения - Цепь Освещения Консоли Управления Над Ветровым Стеклом
Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ОСВЕЩЕНИЕ САЛОНА
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЛАМПА НАПРАВЛЕННОГО ОСВЕЩЕНИЯ ЦЕНТРАЛЬНОЙ КОНСОЛИ)
ПРОВЕРЬТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ - ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ – ГЛАВНЫЙ ЭБУ КУЗОВА)
СИСТЕМА ОСВЕЩЕНИЯ - Цепь освещения консоли управления над ветровым стеклом
ОПИСАНИЕ
Главный ЭБУ кузова управляет лампой направленного освещения центральной консоли.
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
| 1.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ЛАМПА НАПРАВЛЕННОГО ОСВЕЩЕНИЯ ЦЕНТРАЛЬНОЙ КОНСОЛИ) |
Выполните диагностику в режиме Active Test с помощью портативного диагностического прибора .
| Информация на дисплее прибора | Испытываемое устройство | Диапазон регулирования | Замечание по диагностике |
| Cent Consol Spot LGT | Лампа направленного освещения в центральной консоли | ON (ВКЛ) / OFF (ВЫКЛ) | - |
- OK:
- Лампа направленного освещения в центральной консоли загорается.
|
| ||||
| OK | ||
| ||
| 2.ПРОВЕРЬТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ |
Снимите лампу индивидуального освещения .
Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 21 (B1), а отрицательный (-) вывод - к контакту 4 (ILLB).
Убедитесь, что лампа направленного освещения в центральной консоли загорелась.
- OK:
- Лампа направленного освещения в центральной консоли загорается.
|
| ||||
| OK | |
| 3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ - ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ) |
Отсоедините разъем W7 лампы индивидуального освещения.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Режим Заданные условия W7-21 (B1) - масса Всегда 11-14 В
| *a | Вид спереди разъема со стороны жгута проводов: (к лампе индивидуального освещения) |
|
| ||||
| OK | |
| 4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ – ГЛАВНЫЙ ЭБУ КУЗОВА) |
Отсоедините разъем W7 лампы индивидуального освещения.
Отсоедините разъем G65 главного ЭБУ кузова.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия W7-4 (ILLB) - G65-5 (CSPT) Всегда Менее 1 Ом W7-4 (ILLB) - масса Всегда 10 кОм или более
|
| ||||
| OK | ||
| ||
Система Освещения - Сигнальная Цепь Выключателя Освещения Салона
Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ОСВЕЩЕНИЕ САЛОНА
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ САЛОНА)
ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ САЛОНА
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ САЛОНА - ГЛАВНЫЙ ЭБУ КУЗОВА И МАССА)
СИСТЕМА ОСВЕЩЕНИЯ - Сигнальная цепь выключателя освещения салона
ОПИСАНИЕ
Главный ЭБУ кузова определяет состояние переключателя освещения салона.
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ САЛОНА) |
Считайте данные в режиме Data List портативного диагностического прибора .
| Информация на дисплее прибора | Измеряемая величина / диапазон измерения | Нормальное состояние | Замечание по диагностике |
| Lounge Illumination Value SW (UP) | Сигнал переключателя освещения салона (верхняя кнопка) / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Переключатель освещения салона (верхняя кнопка) включен OFF (ВЫКЛ): Переключатель освещения салона (верхняя кнопка) выключен | - |
| Lounge Illumination Value SW (Dwn) | Сигнал переключателя освещения салона (нижняя кнопка) / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Переключатель освещения салона (нижняя кнопка) включен OFF (ВЫКЛ): Переключатель освещения салона (нижняя кнопка) выключен | - |
- OK:
- Отображается состояние переключателя.
|
| ||||
| OK | ||
| ||
| 2.ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ САЛОНА |
Снимите переключатель освещения салона .
Измерьте сопротивление в соответствии со значениями, приведенными в таблице.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия 3 (UP) - 4 (E) Переключатель освещения салона в положении UP (вверх) Менее 1 Ом Переключатель освещения салона в положении OFF (ВЫКЛ) 10 кОм или более 2 (DOWN) - 4 (E) Переключатель освещения салона в положении DOWN (вниз) Менее 1 Ом Переключатель освещения салона в положении OFF (ВЫКЛ) 10 кОм или более
|
| ||||
| OK | |
| 3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ САЛОНА - ГЛАВНЫЙ ЭБУ КУЗОВА И МАССА) |
Отсоедините разъем G124 переключателя освещения салона.
Отсоедините разъем G63 главного ЭБУ кузова.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия G124-3 (UP) - G63-5 (ILUP) Всегда Менее 1 Ом G124-2 (DOWN) - G63-8 (ILDN) Всегда Менее 1 Ом G124-4 (E) - масса Всегда Менее 1 Ом G124-3 (UP) - масса Всегда 10 кОм или более G124-2 (DOWN) - масса Всегда 10 кОм или более
|
| ||||
| OK | ||
| ||
Система Освещения - Цепь Выключателя Освещения Проема Двери Багажного Отделения
Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ОСВЕЩЕНИЕ САЛОНА
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА)
ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ)
ПРОВЕРЬТЕ ЗАМОК ЗАДНЕГО ОКНА (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕГО СТЕКЛА)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - ЗАМОК ЗАДНЕГО ОКНА И МАССА)
СИСТЕМА ОСВЕЩЕНИЯ - Цепь выключателя освещения проема двери багажного отделения
ОПИСАНИЕ
Главный ЭБУ кузова получает сигнал открывания/закрывания двери от каждого выключателя освещения дверного проема.
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА) |
Считайте данные в режиме "Data List" портативного диагностического прибора .
| Информация на дисплее прибора | Измеряемая величина / диапазон измерения | Нормальное состояние | Замечание по диагностике |
| Back Door Courtesy SW | Сигнал выключателя освещения проема двери багажного отделения / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): дверь багажного отделения открыта OFF (ВЫКЛ): дверь багажного отделения закрыта | - |
| Glass Hatch Courtesy Switch* | Сигнал выключателя освещения проема заднего стекла / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Проем заднего стекла открыт OFF (ВЫКЛ): Проем заднего стекла закрыт | - |
*: для моделей с механизмом открывания заднего стекла
- OK:
- На дисплее отображается значение, соответствующее нормальному состоянию.
| Результат | Следующий шаг |
| OK | А |
| NG (выключатель освещения проема двери багажного отделения не работает) | B |
| NG (выключатель освещения проема заднего стекла не работает) | C |
|
| ||||
|
| ||||
| А | ||
| ||
| 2.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
Снимите выключатель освещения проема двери багажного отделения .
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия 1 - корпус выключателя Штырь не нажат Менее 1 Ом Штырь нажат 10 кОм или более
|
| ||||
| OK | |
| 3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ) |
Отсоедините разъем G64 главного ЭБУ кузова.
Отсоедините разъем R9 выключателя освещения проема двери багажного отделения.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия G64-19 (BCTY) - R9-1 Всегда Менее 1 Ом G64-19 (BCTY) - масса Всегда 10 кОм или более
|
| ||||
| OK | ||
| ||

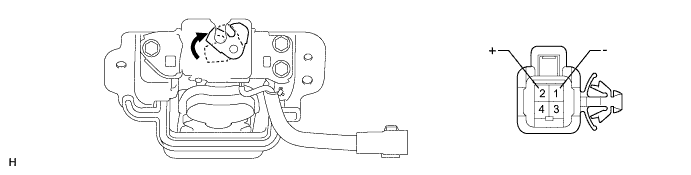

| 4.ПРОВЕРЬТЕ ЗАМОК ЗАДНЕГО ОКНА (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕГО СТЕКЛА) |
Снимите замок заднего окна .
 | Обрыв | - | - |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия 1 (-) - 2 (+) Открыто Менее 1 Ом Закрыто 10 кОм или более
|
| ||||
| OK | |
| 5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - ЗАМОК ЗАДНЕГО ОКНА И МАССА) |
Отсоедините разъем G64 главного ЭБУ кузова.
Отсоедините разъем X4 замка заднего окна.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия G64-1 (GCTY) - X4-2 (+) Всегда Менее 1 Ом G64-1 (GCTY) - масса Всегда 10 кОм или более X4-1 (-) - масса Всегда Менее 1 Ом
|
| ||||
| OK | ||
| ||
Система Освещения - Цепь Выключателя Освещения Дверного Проема
Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ОСВЕЩЕНИЕ САЛОНА
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА)
ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ)
ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ В СБОРЕ
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ)
СИСТЕМА ОСВЕЩЕНИЯ - Цепь выключателя освещения дверного проема
ОПИСАНИЕ
Главный ЭБУ кузова получает сигнал открывания/закрывания двери от каждого выключателя освещения дверного проема.
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ДВЕРНОГО ПРОЕМА) |
Считайте данные в режиме "Data List" портативного диагностического прибора .
| Информация на дисплее прибора | Измеряемая величина / диапазон измерения | Нормальное состояние | Замечание по диагностике |
| RR Door Courtesy SW | Сигнал выключателя освещения проема правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Правая задняя дверь открыта OFF (ВЫКЛ): Правая задняя дверь закрыта | - |
| D Door Courtesy SW | Сигнал выключателя освещения проема левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Левая задняя дверь открыта OFF (ВЫКЛ): Левая задняя дверь закрыта | - |
| FR Door Courtesy | Сигнал выключателя освещения проема правой передней двери / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Правая передняя дверь открыта OFF (ВЫКЛ): Правая передняя дверь закрыта | - |
| FL Door Courtesy | Сигнал выключателя освещения проема левой передней двери / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Левая передняя дверь открыта OFF (ВЫКЛ): Левая передняя дверь закрыта | - |
- OK:
- На дисплее отображается значение, соответствующее нормальному состоянию.
| Результат | Следующий шаг |
| OK | А |
| NG (выключатель освещения проема передней двери не работает) | B |
| NG (выключатель освещения проема задней двери не работает) | C |
|
| ||||
|
| ||||
| А | ||
| ||
| 2.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ |
Снимите выключатель освещения проема передней двери .
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия 1 - корпус выключателя Штырь не нажат Менее 1 Ом Штырь нажат 10 кОм или более
|
| ||||
| OK | |
| 3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ) |
Снимите главный ЭБУ кузова .
Отсоедините разъем R7 или Q8 выключателя освещения проема передней двери.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
- Для левой стороны:
Контакты для подключения диагностического прибора Условие Заданные условия A-2 (FLCY) - R7-1 Всегда Менее 1 Ом A-2 (FLCY) - масса Всегда 10 кОм или более - Для правой стороны:
Контакты для подключения диагностического прибора Условие Заданные условия A-3 (FRCY) - Q8-1 Всегда Менее 1 Ом A-3 (FRCY) - масса Всегда 10 кОм или более
|
| ||||
| OK | ||
| ||
| 4.ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ В СБОРЕ |
Снимите выключатель освещения проема задней двери .
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия 1 - корпус выключателя Штырь не нажат Менее 1 Ом Штырь нажат 10 кОм или более
|
| ||||
| OK | |
| 5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ) |
Отсоедините разъем G64 или G65 главного ЭБУ кузова.
Отсоедините разъем R8 или Q9 выключателя освещения проема задней двери.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
- Для левой стороны:
Контакты для подключения диагностического прибора Условие Заданные условия G65-3 (LCTY) - R8-1 Всегда Менее 1 Ом G65-3 (LCTY) - масса Всегда 10 кОм или более - Для правой стороны:
Контакты для подключения диагностического прибора Условие Заданные условия G64-6 (RCTY) - Q9-1 Всегда Менее 1 Ом G64-6 (RCTY) - масса Всегда 10 кОм или более
|
| ||||
| OK | ||
| ||
Система Освещения - Цепь Сигнала Acc
Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ОСВЕЩЕНИЕ САЛОНА
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДЛЯ ЗАМКА ЗАЖИГАНИЯ)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ - ГЛАВНЫЙ ЭБУ КУЗОВА)
СИСТЕМА ОСВЕЩЕНИЯ - Цепь сигнала ACC
ОПИСАНИЕ
Данная цепь определяет состояние датчика положения замка зажигания (ACC или OFF (ВЫКЛ)) и передает соответствующий сигнал в главный ЭБУ кузова.
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
| 1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДЛЯ ЗАМКА ЗАЖИГАНИЯ) |
Считайте данные в режиме Data List портативного диагностического прибора .
| Информация на дисплее прибора | Измеряемая величина / диапазон измерения | Нормальное состояние | Замечание по диагностике |
| ACC SW | Сигнал ACC замка зажигания / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Замок зажигания в положении ACC OFF (ВЫКЛ): Зажигание выключено | - |
- OK:
- На дисплее отображается значение, соответствующее нормальному состоянию.
|
| ||||
| OK | ||
| ||
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ - ГЛАВНЫЙ ЭБУ КУЗОВА) |
Снимите главный ЭБУ кузова .
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия A-29 (ACC) - масса Замок зажигания в положении ACC 11-14 В
| *a | Вид спереди разъема со стороны жгута проводов: (к главному ЭБУ кузова) |
|
| ||||
| OK | ||
| ||
Система Освещения - Сигнальная Цепь Зажигания
Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ОСВЕЩЕНИЕ САЛОНА
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДЛЯ ЗАМКА ЗАЖИГАНИЯ)
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ - ГЛАВНЫЙ ЭБУ КУЗОВА)
СИСТЕМА ОСВЕЩЕНИЯ - Сигнальная цепь зажигания
ОПИСАНИЕ
Данная цепь определяет состояние датчика положения замка зажигания (ON (ВКЛ) или OFF (ВЫКЛ)) и передает соответствующий сигнал в главный ЭБУ кузова.
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
| 1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДЛЯ ЗАМКА ЗАЖИГАНИЯ) |
Считайте данные в режиме Data List портативного диагностического прибора .
| Информация на дисплее прибора | Измеряемая величина / диапазон измерения | Нормальное состояние | Замечание по диагностике |
| IG SW | Сигнал ON (ВКЛ) замка зажигания / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Зажигание включено OFF (ВЫКЛ): Зажигание выключено | - |
- OK:
- На дисплее отображается значение, соответствующее нормальному состоянию.
|
| ||||
| OK | ||
| ||
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ - ГЛАВНЫЙ ЭБУ КУЗОВА) |
Снимите главный ЭБУ кузова .
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия A-32 (IG) - масса Зажигание включено 11-14 В
| *a | Вид спереди разъема со стороны жгута проводов: (к главному ЭБУ кузова) |
|
| ||||
| OK | ||
| ||
Система Освещения - Режимы Data List / Active Test
Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ОСВЕЩЕНИЕ САЛОНА
DATA LIST
ACTIVE TEST
СИСТЕМА ОСВЕЩЕНИЯ - РЕЖИМЫ DATA LIST / ACTIVE TEST
| DATA LIST |
- УКАЗАНИЕ:
- В режиме Data List на дисплей портативного диагностического прибора можно вывести данные о состоянии переключателей, датчиков, приводов и пр. без снятия деталей с автомобиля. Такая внешняя проверка может оказаться очень полезной, поскольку позволяет выявлять нерегулярно возникающие состояния и сигналы, не нарушая монтажа деталей и электропроводки. Считывание информации в режиме Data List на первом этапе поиска неисправностей позволяет сократить время, затрачиваемое на диагностику.
- ПРИМЕЧАНИЕ:
- Значения, указанные в колонке "Нормальное состояние" приведенной ниже таблицы, являются справочными. Принимая решение об исправности той или иной детали, не ориентируйтесь исключительно на них.
Подсоедините портативный диагностический прибор к DLC3.
Установите замок зажигания в положение ON (ВКЛ).
Включите портативный диагностический прибор.
Войдите в следующие меню: Body / Main Body / Data List.
В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.
| Информация на дисплее прибора | Измеряемая величина / диапазон измерения | Нормальное состояние | Замечание по диагностике |
| ACC SW | Сигнал ACC замка зажигания / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Замок зажигания в положении ACC OFF (ВЫКЛ): Зажигание выключено | - |
| IG SW | Сигнал ON (ВКЛ) замка зажигания / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Зажигание включено OFF (ВЫКЛ): Зажигание выключено | - |
| RR Door Courtesy SW*1 | Сигнал выключателя освещения проема правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Правая задняя дверь открыта OFF (ВЫКЛ): Правая задняя дверь закрыта | - |
| RL Door Courtesy SW*1 | Сигнал выключателя освещения проема левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Левая задняя дверь открыта OFF (ВЫКЛ): Левая задняя дверь закрыта | - |
| Back Door Courtesy SW | Сигнал выключателя освещения проема двери багажного отделения / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): дверь багажного отделения открыта OFF (ВЫКЛ): дверь багажного отделения закрыта | - |
| Glass Hatch Courtesy Switch*2 | Сигнал выключателя освещения проема заднего стекла / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Проем заднего стекла открыт OFF (ВЫКЛ): Проем заднего стекла закрыт | - |
| FR Door Courtesy | Сигнал выключателя освещения проема правой передней двери / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Правая передняя дверь закрыта OFF (ВЫКЛ): Правая передняя дверь открыта | - |
| FL Door Courtesy | Сигнал выключателя освещения проема левой передней двери / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Левая передняя дверь закрыта OFF (ВЫКЛ): Левая передняя дверь открыта | - |
| Lounge Illumination Value SW (UP)*3 | Сигнал переключателя освещения салона (верхняя кнопка) / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Переключатель освещения салона (верхняя кнопка) включен OFF (ВЫКЛ): Переключатель освещения салона (верхняя кнопка) выключен | - |
| Lounge Illumination Value SW (Dwn)*3 | Сигнал переключателя освещения салона (нижняя кнопка) / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Переключатель освещения салона (нижняя кнопка) включен OFF (ВЫКЛ): Переключатель освещения салона (нижняя кнопка) выключен | - |
*1: для 5-дверных моделей
*2: для моделей с механизмом открывания заднего стекла
*3: для моделей с подсветкой дверей
| ACTIVE TEST |
- УКАЗАНИЕ:
- Выполнение активной диагностики с использованием портативного диагностического прибора дает возможность управлять реле, электровакуумными клапанами, приводами и т.д. без снятия деталей с автомобиля. Такая внешняя функциональная проверка может оказаться очень полезной, поскольку позволяет выявлять эпизодические неисправности, не нарушая монтаж деталей и электропроводки. Выполнение активной диагностики на начальном этапе поиска неисправностей позволяет сократить время, затрачиваемое на диагностику. В режиме Active Test на дисплей диагностического прибора можно вывести список параметров Data list.
Подсоедините портативный диагностический прибор к DLC3.
Установите замок зажигания в положение ON (ВКЛ).
Включите портативный диагностический прибор.
Войдите в следующие меню: Body / Main Body / Active Test.
В соответствии с указаниями на дисплее портативного диагностического прибора выполните диагностику в режиме Active Test.
| Информация на дисплее прибора | Испытываемое устройство | Диапазон регулирования | Замечание по диагностике |
| Illuminated Entry System (Система подсветки при посадке в автомобиль) | Лампа индивидуального освещения, лампа освещения салона № 1 и лампа освещения салона № 2 | ON (ВКЛ) / OFF (ВЫКЛ) | - |
| Step Light Operation* | Лампа освещения углублений для ног, подсветка внутренних ручек, подсветка декоративной отделки и подсветка дверных карманов | ON (ВКЛ) / OFF (ВЫКЛ) | - |
| Interior Panel Relay | Внутреннее реле панели | ON (ВКЛ) / OFF (ВЫКЛ) | - |
| Cent Consol Spot LGT | Лампа направленного освещения в центральной консоли | ON (ВКЛ) / OFF (ВЫКЛ) | - |
| Dimmer Signal | Изменение яркости подсветки | ON (ВКЛ) / OFF (ВЫКЛ) | - |
*: для моделей с лампами освещения углублений для ног
Система Освещения - Контакты Эбу
Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ОСВЕЩЕНИЕ САЛОНА
ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК СО СТОРОНЫ ВОДИТЕЛЯ В СБОРЕ, ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)
СИСТЕМА ОСВЕЩЕНИЯ - КОНТАКТЫ ЭБУ
| ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК СО СТОРОНЫ ВОДИТЕЛЯ В СБОРЕ, ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *A | Для моделей с левосторонним рулевым управлением | *B | Для моделей с правосторонним рулевым управлением |
Снимите главный ЭБУ кузова .
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
| Номера контактов (обозначения) | Цвет проводки | Описание контактов | Условие | Заданные условия |
| A-29 (ACC) - масса | - | Источник питания ACC | Замок зажигания в положении ACC | 11-14 В |
| A-30 (BECU) - масса | - | Питание аккумуляторной батареи | Всегда | 11 – 14 В |
| A-32 (IG) - масса | - | Питание зажигания | Зажигание включено | 11 - 14 В |
| A-11 (GND1) - масса | - | Масса | Всегда | Менее 1 Ом |
| G63-3 (GND2) - масса | W-B - масса | Масса | Всегда | Менее 1 Ом |
Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
Установите главный ЭБУ кузова .
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
| Номера контактов (обозначения) | Цвет проводки | Описание контактов | Условие | Заданные условия |
| G63-1 (RCYL) - 2D-4 (GND1)*7 | G - W-B | Сигнал лампы освещения проема правой задней двери | Лампа освещения проема правой задней двери включена | Менее 1 В |
| Лампа освещения проема правой задней двери выключена | 11 - 14 В | |||
| G63-4 (OILE) - 2D-4 (GND1)*3 | W - W-B | Выходной сигнал лампы освещения порога | Лампа освещения порога включена | 11 - 14 В |
| Лампа освещения порога выключена | Менее 1 В | |||
| G63-5 (ILUP) - 2D-4 (GND1)*5 | L - W-B | Сигнал переключателя освещения салона (положение UP) | Переключатель освещения салона в положении UP (вверх) | Менее 1 В |
| Переключатель освещения салона в положении OFF (ВЫКЛ) | 11 - 14 В | |||
| G63-8 (ILDN) - 2D-4 (GND1)*5 | B - W-B | Сигнал переключателя освещения салона (положение DOWN) | Переключатель освещения салона в положении DOWN (вниз) | Менее 1 В |
| Переключатель освещения салона в положении OFF (ВЫКЛ) | 11 - 14 В | |||
| G64-1 (GCTY) - 2D-4 (GND1)*6 | V - W-B | Сигнал выключателя освещения проема заднего стекла | Проем заднего стекла открыт | Менее 1 В |
| Проем заднего стекла закрыт | 11 - 14 В | |||
| G64-6 (RCTY) - 2D-4 (GND1) | R - W-B | Сигнал выключателя освещения проема правой задней двери | Задняя правая дверь открыта | Менее 1 В |
| Правая задняя дверь закрыта | 11 - 14 В | |||
| G64-19 (BCTY) - 2D-4 (GND1) | G - W-B | Сигнал выключателя освещения проема двери багажного отделения | Открывание двери багажного отделения | Менее 1 В |
| Дверь багажного отделения закрыта | 11–14 В | |||
| G65-1 (FLCL) - 2D-4 (GND1) | G - W-B | Сигнал лампы освещения проема левой передней двери | Лампа освещения проема левой передней двери включена | Менее 1 В |
| Лампа освещения проема левой передней двери выключена | 11 - 14 В | |||
| G65-2 (OSPT) - 2D-4 (GND1)*5 | SB - W-B | Сигнал подсветки передней двери | Подсветка передней двери включена | Менее 1 В |
| Подсветка передней двери выключена | 11 - 14 В | |||
| G65-3 (LCTY) - 2D-4 (GND1) | V - W-B | Сигнал выключателя освещения проема левой задней двери | левая задняя дверь открыта | Менее 1 В |
| Левая задняя дверь закрыта | 11–14 В | |||
| G65-4 (LCYL) - 2D-4 (GND1)*7 | W - W-B | Сигнал лампы освещения проема левой задней двери | Лампа освещения проема левой задней двери включена | Менее 1 В |
| Лампа освещения проема левой задней двери выключена | 11 - 14 В | |||
| G65-5 (CSPT) - 2D-4 (GND1) | GR - W-B | Сигнал лампы направленного освещения центральной консоли | Зажигание выключено | 11-14 В |
| Замок зажигания в положении ACC или ON (ВКЛ) | Менее 1 В | |||
| G65-6 (TSPT) - 2D-4 (GND1)*5 | SB - W-B | Сигнал подсветки задней двери | Подсветка задней двери включена | Менее 1 В |
| Подсветка задней двери выключена | 11 - 14 В | |||
| 2D-15 (FRCY) - 2D-4 (GND1)*1 2H-26 (FRCY) - 2D-4 (GND1)*2 | B - W-B | Сигнал выключателя освещения проема правой передней двери | Правая передняя дверь открыта | Менее 1 В |
| Правая передняя дверь закрыта | 11–14 В | |||
| 2D-18 (ILE) - 2D-4 (GND1) | G - W-B | Сигнал освещения салона | Лампа освещения включена | Менее 1 В |
| Лампы освещения салона выключены | 11 - 14 В | |||
| 2D-26 (FRCL) - 2D-4 (GND1) | P - W-B | Сигнал лампы освещения проема правой передней двери | Лампа освещения проема правой передней двери включена | Менее 1 В |
| Лампа освещения проема правой передней двери выключена | 11 - 14 В | |||
| 2D-36 (FSPT) - 2D-4 (GND1)*4 | SB - W-B | Сигнал освещения углубления для ног | Лампы освещения углублений для ног включены | Менее 1 В |
| Лампы освещения углублений для ног выключены | 11 - 14 В | |||
| 2I-27 (FLCY) - 2D-4 (GND1)*1 2D-31 (FLCY) - 2D-4 (GND1)*2 | R - W-B | Сигнал выключателя освещения проема левой передней двери | Левая передняя дверь открыта | Менее 1 В |
| Левая передняя дверь закрыта | 11–14 В |
*1: Для моделей с левосторонним рулевым управлением
*2: Для моделей с правосторонним рулевым управлением
*3: для моделей с лампами освещения подножек
*4: для моделей с лампами освещения углублений для ног
*5: для моделей с подсветкой дверей
*6: для моделей с механизмом открывания заднего стекла
*7: для 5-дверных моделей
Если результат проверки не отвечает требованиям, возможно, неисправен главный ЭБУ кузова.
Система Освещения - Таблица Признаков Неисправностей
Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ОСВЕЩЕНИЕ САЛОНА
СИСТЕМА ОСВЕЩЕНИЯ - ТАБЛИЦА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
*1: Для моделей с системой посадки и запуска
*2: Для моделей без системы посадки и запуска
*3: для моделей с лампами освещения углублений для ног
*4: для моделей с подсветкой дверей
- УКАЗАНИЕ:
- Приведенная ниже таблица позволяет установить причину неисправности. При перечислении нескольких предполагаемых участков местонахождения неисправности потенциальные причины неисправности указываются в порядке убывания вероятности в колонке "Предполагаемый участок". Проверьте каждый признак неисправности, проверяя предполагаемые участки в перечисленном порядке. При необходимости замените детали.
| Признак | Предполагаемый участок | См. стр. |
| Система подсветки при посадке не работает | Предохранитель DOME | - |
| Система посадки и запуска (для функции посадки)*1 | ||
| Система дистанционной блокировки дверей (для моделей без системы посадки и запуска)*2 | ||
| Цепь выключателя освещения дверного проема | ||
| Цепь выключателя освещения проема двери багажного отделения | ||
| Жгут или разъем | - | |
| Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | - |
| Признак | Предполагаемый участок | См. стр. |
| Не включается лампа индивидуального освещения | Лампа индивидуального освещения | - |
| Лампа индивидуального освещения | ||
| Жгут или разъем | - | |
| Лампа освещения салона № 1 не горит | Лампа освещения салона № 1 | - |
| Лампа освещения салона № 1 в сборе | - | |
| Жгут или разъем | - | |
| Лампа освещения салона № 2 не горит | Лампа освещения салона № 2 | - |
| Лампа освещения салона № 2 в сборе | - | |
| Жгут или разъем | - | |
| Лампы освещения углубления для ног не горит*3 | Диагностика в режиме Active Test (работа освещения порогов) | |
| Жгут или разъем | - | |
| Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | - | |
| Лампа подсветки внутренней ручки двери не горит*4 | Лампа подсветки внутренней ручки передней двери | |
| Лампа подсветки внутренней ручки задней двери | ||
| Жгут или разъем | - | |
| Подсветка дверного кармана не горит*4 | Лампа освещения салона № 2 (передней двери) | |
| Лампа освещения салона № 2 (задней двери) | ||
| Жгут или разъем | - | |
| Подсветка декоративного элемента не горит*4 | Панель облицовки двери | - |
| Жгут или разъем | - | |
| Лампа подсветки двери не горит*4 | Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | - |
| Жгут или разъем | - | |
| Не включается лампа освещения дверного проема | Лампа освещения дверного проема | - |
| Цепь выключателя освещения дверного проема | ||
| Цепь выключателя освещения проема двери багажного отделения | ||
| Жгут или разъем | - | |
| Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | - |
| Признак | Предполагаемый участок | См. стр. |
| Подсветка замка зажигания не горит | Усилитель электронного ключа зажигания | |
| Жгут или разъем | - | |
| Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | - |
| Признак | Предполагаемый участок | См. стр. |
| Лампа освещения порога не горит | Лампа освещения порога | - |
| Жгут или разъем | - | |
| Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | - |
| Признак | Предполагаемый участок | См. стр. |
| Не включается лампа аксессуарного зеркала | Лампа аксессуарного зеркала | - |
| Противосолнечный козырек в сборе | - | |
| Жгут или разъем | - |
| Признак | Предполагаемый участок | См. стр. |
| Не светится лампа освещения перчаточного ящика | Жгут или разъем | - |
| Признак | Предполагаемый участок | См. стр. |
| Переключатель освещения салона не работает | Сигнальная цепь выключателя освещения салона |
| Признак | Предполагаемый участок | См. стр. |
| Не работает функция энергосбережения | Цепь выключателя освещения дверного проема | |
| Цепь выключателя освещения проема двери багажного отделения | ||
| Сигнальная цепь зажигания | ||
| Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | - |
| Признак | Предполагаемый участок | См. стр. |
| Лампа направленного освещения центральной консоли не горит | Цепь лампы освещения верхней консоли | |
| Сигнальная цепь зажигания | ||
| Цепь сигнала ACC | ||
| Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) | - |
