Подсоедините разъем.

Зацепите захват, чтобы закрепить лампу.

Поверните лампу в направлении, указанном стрелкой, чтобы установить ее.

Закрепите зажим.

Подсоедините разъем.

Введите в зацепление 3 захвата, чтобы установить внутренний уплотнитель стекла задней двери, как показано на рисунке.

Установите зажим на дверную панель.

Подсоедините трос дистанционного управления замком задней двери в сборе и внутренний трос замка задней двери в сборе.

Подсоедините все разъемы.

Закрепите панель облицовки задней двери с помощью 4 захватов на внутреннем уплотнителе стекла задней двери, как показано на рисунке.

Введите в зацепление 9 фиксаторов и установите панель облицовки задней двери в сборе.

Вверните 3 винта.

Введите в зацепление 8 захватов и установите облицовку верхнего поручня.

Введите в зацепление 3 захвата, чтобы установить оправу внутренней ручки задней двери.

Подайте напряжение аккумуляторной батареи на разъем и проверьте, горит ли светодиод.

• OK:

• Условия измерений	Заданные условия
  Положительный (+) вывод аккумуляторной батареи → контакт 2 (+B) Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (GND)	Светодиод светится

Если результат проверки не отвечает требованиям, замените лампу подсветки внутренней ручки левой задней двери.

Подайте напряжение аккумуляторной батареи на разъем и проверьте, горит ли светодиод.

• OK:

• Условия измерений	Заданные условия
  Положительный (+) вывод аккумуляторной батареи → контакт 1 (+B) Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (GND)	Светодиод горит

Если результат не соответствует требованиям, замените лампу освещения салона № 2 в сборе.

С помощью съемника молдингов A освободите 3 захвата и снимите оправу внутренней ручки задней двери, как показано на рисунке.

С помощью съемника молдингов А освободите 8 захватов и снимите крышку верхнего поручня.

Выверните 3 винта.

С помощью съемника фиксаторов расцепите 9 фиксаторов.

Вытяните панель облицовки задней двери в сборе в направлении, указанном стрелкой на рисунке.

Поднимите панель облицовки задней двери в сборе, чтобы освободить 4 захвата, и снимите панель облицовки задней двери вместе с внутренним уплотнителем стекла задней двери.

Отсоедините трос дистанционного управления замком задней двери в сборе и внутренний трос замка задней двери в сборе.

Отсоедините все разъемы.

С помощью отвертки освободите захват и снимите зажим.

С помощью отвертки освободите 3 захвата и снимите внутренний уплотнитель стекла задней двери с панели облицовки задней двери в сборе, как показано на рисунке.

Отсоедините разъем.

С помощью отвертки освободите захват и снимите лампу.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Отсоедините разъем.

Снимите зажим.

Поверните лампу в направлении, указанном стрелкой, и снимите ее.

Зацепите захват, чтобы закрепить лампу.

Подсоедините разъем.

Поверните лампу в направлении, указанном стрелкой, чтобы установить ее.

Закрепите зажим.

Подсоедините разъем.

Установите внутренний уплотнитель стекла передней двери.

Подсоедините трос дистанционного управления замком передней двери в сборе и внутренний трос замка передней двери в сборе.

Подсоедините 2 разъема.

Для моделей с запоминающими устройствами сидений:

Закрепите панель облицовки передней двери с помощью 4 захватов на внутреннем уплотнителе стекла передней двери, как показано на рисунке.

Введите в зацепление 12 фиксаторов и держатель панели облицовки передней двери, чтобы установить панель облицовки передней двери.

Вверните 3 винта.

Введите в зацепление 8 захватов и установите облицовку верхнего поручня.

Установите держатель внутренней ручки и закрепите его 3 захватами.

Введите в зацепление 2 захвата, чтобы установить облицовку кронштейна нижней рамы передней двери.

Подайте напряжение аккумуляторной батареи на разъем и проверьте, горит ли светодиод.

• OK:

• Условия измерений	Заданные условия
  Положительный (+) вывод аккумуляторной батареи → контакт 2 (+B) Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (GND)	Светодиод светится

Если результат проверки не отвечает требованиям, замените лампу подсветки внутренней ручки левой передней двери.

Подайте напряжение аккумуляторной батареи на разъем и проверьте, горит ли светодиод.

• OK:

• Условия измерений	Заданные условия
  Положительный (+) вывод аккумуляторной батареи → контакт 1 (+B) Отрицательный (-) вывод аккумуляторной батареи → контакт 2 (GND)	Светодиод горит

Если результат не соответствует требованиям, замените лампу освещения салона № 2 в сборе.

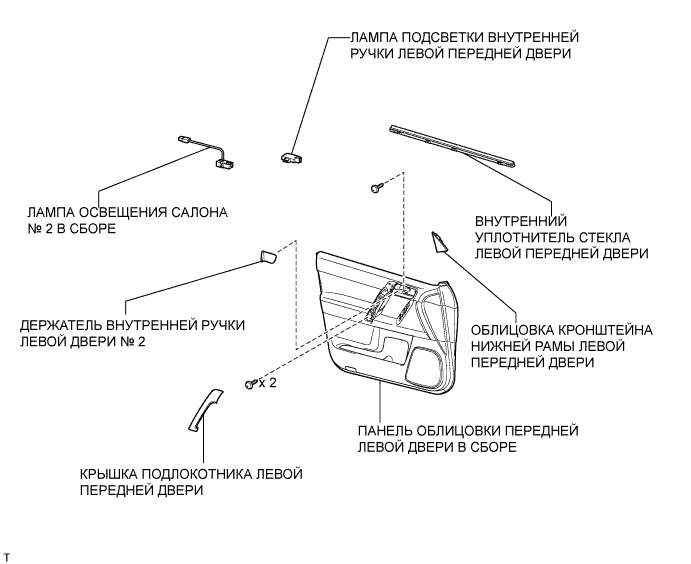

Отсоедините 2 фиксатора и снимите облицовку кронштейна нижней рамы левой передней двери.

С помощью съемника молдингов освободите 3 захвата и снимите оправу внутренней ручки, как показано на рисунке.

С помощью съемника молдингов А освободите 8 захватов и снимите крышку верхнего поручня.

Выверните 3 винта.

Снимите 12 фиксаторов.

Вытяните панель облицовки передней двери в сборе в направлении, указанном стрелкой на рисунке.

Поднимите панель облицовки передней двери в сборе, чтобы освободить 4 захвата, и снимите панель облицовки передней двери в сборе вместе с внутренним уплотнителем стекла левой передней двери.

Отсоедините 2 разъема.

Для моделей с запоминающими устройствами сидений:

Отсоедините разъемы.

Отсоедините трос дистанционного управления замком передней двери в сборе и внутренний трос замка передней двери в сборе.

С помощью отвертки освободите 4 захвата и снимите внутренний уплотнитель стекла передней двери с панели облицовки передней двери в сборе, как показано на рисунке.

Отсоедините разъем.

С помощью отвертки освободите захват и снимите лампу.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать клейкой лентой.

Отсоедините разъем.

Снимите зажим.

Поверните лампу в направлении, указанном стрелкой, и снимите ее.

Установите лампу.

Установите лампу аксессуарного зеркала, закрепив ее 3 захватами.

Для 5-дверных моделей:

Для 3-дверных моделей:

Для 5-дверных моделей:

Для 3-дверных моделей:

Освободите 2 захвата <A- и отсоедините патрон лампы аксессуарного зеркала, как показано на рисунке.

Освободите захват (В) и снимите лампу аксессуарного зеркала.

Снимите лампу.
