Выверните винт с помощью торцевого ключа "TORX" T30 и снимите выключатель освещения дверных проемов.

Отсоедините разъем.

Подсоедините разъем.

С помощью торцевого ключа "TORX" T30 закрепите винтом выключатель освещения дверных проемов.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
  1 - корпус выключателя	Штырь не нажат	Менее 1 Ом
  	Штырь нажат	10 кОм или более

Если результат проверки не отвечает требованиям, замените выключатель освещения проема передней двери.

Выверните винт с помощью торцевого ключа "TORX" T30 и снимите выключатель освещения дверных проемов.

Отсоедините разъем.

Введите в зацепление 2 захвата для установки переключателя.

Введите в зацепление 2 захвата для установки переключателя.

Подсоедините все разъемы и все кабели.

Для моделей без подушки безопасности для защиты коленей:

Для моделей с подушкой безопасности для защиты коленей:

Вверните 2 болта <C-.

Введите в зацепление 2 захвата, чтобы закрыть крышку.

Подсоедините все разъемы.

Установите отделочную накладку панели приборов и закрепите ее 4 фиксаторами.

Подсоедините все разъемы.

Установите облицовку отделочной накладки панели приборов и закрепите ее 4 фиксаторами.

Установите декоративный элемент отделочной накладки панели приборов и введите в зацепление 3 фиксатора.

Введите в зацепление 5 фиксаторов, захват и 3 направляющие, чтобы установить боковую панель приборов.

Подсоедините разъем.

Введите в зацепление 5 фиксаторов, захват и 3 направляющие, чтобы установить боковую панель приборов.

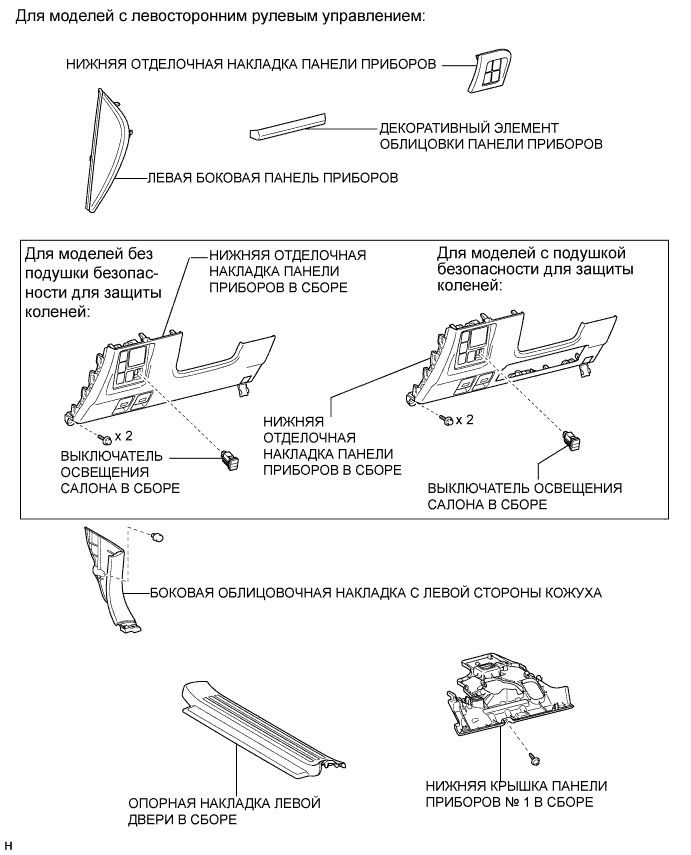

Для моделей с левосторонним рулевым управлением:

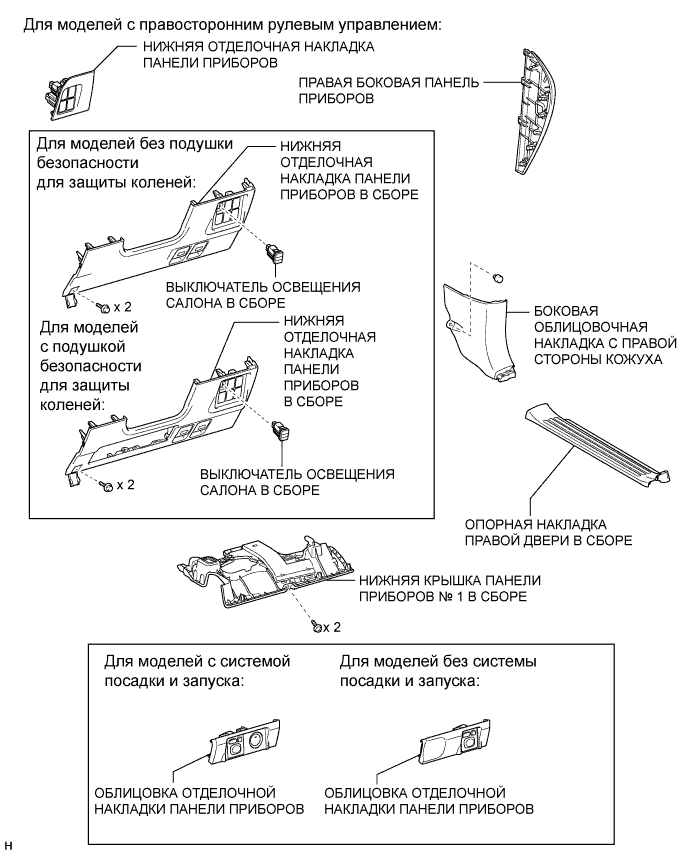

Для моделей с правосторонним рулевым управлением:

Введите в зацепление фиксатор и захват, чтобы установить боковую облицовочную накладку кожуха.

Установите фиксатор.

Введите в зацепление 4 фиксатора, 10 захватов и 2 направляющие, чтобы установить опорную накладку двери.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

• Номинальное напряжение:

• Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
  3 (UP) - 4 (E)	Переключатель освещения выключен	10 кОм или более
  	Переключатель освещения UP	Менее 1 Ом
  2 (DOWN) - 4 (E)	Переключатель освещения выключен	10 кОм или более
  	Переключатель освещения DOWN	Менее 1 Ом

Подайте напряжение аккумуляторной батареи на разъем и проверьте, горит ли светодиод.

• OK:

• Условия измерений	Заданные условия
  Положительный (+) вывод аккумуляторной батареи → контакт 5 (ILL+) Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (E)	Светодиод светится

Если результат не соответствует требованиям, замените переключатель освещения салона в сборе.

Наклейте защитную ленту вокруг опорной накладки двери.

С помощью отвертки освободите 4 фиксатора, 10 захватов и 2 направляющих и снимите опорную накладку двери.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Снимите фиксатор.

Освободите фиксатор и захват и снимите боковую облицовочную накладку кожуха.

Для моделей с левосторонним рулевым управлением:

Для моделей с правосторонним рулевым управлением:

Наклейте защитную ленту вокруг боковой панели приборов.

С помощью съемника молдингов отцепите 5 фиксаторов, захват и 3 направляющих и снимите боковую панель приборов.

Наклейте защитную ленту вокруг боковой панели приборов.

С помощью съемника молдингов расцепите 5 фиксаторов, захват и 3 направляющих.

Отсоедините разъем и снимите боковую панель приборов.

Наложите защитную ленту вокруг декоративного элемента отделочной накладки панели приборов.

С помощью съемника молдингов освободите 3 фиксатора и снимите декоративный элемент отделочной накладки панели приборов.

Освободите 4 фиксатора.

Отсоедините все разъемы и снимите облицовку отделочной накладки панели приборов.

Освободите 4 фиксатора.

Отсоедините все разъемы и снимите отделочную накладку панели приборов.

С помощью отвертки освободите 2 захвата и откройте крышку.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать клейкой лентой.

Для моделей без подушки безопасности для защиты коленей:

Для моделей с подушкой безопасности для защиты коленей:

Освободите 2 захвата и снимите выключатель.

Освободите 2 захвата и снимите выключатель.
