ПРЕДАВАРИЙНАЯ СИСТЕМА БЕЗОПАСНОСТИ - РЕЖИМЫ DATA LIST / ACTIVE TEST
| DATA LIST |
- УКАЗАНИЕ:
- В режиме Data List на дисплей портативного диагностического прибора можно вывести данные о состоянии переключателей, датчиков, приводов и пр. без снятия деталей с автомобиля. Такая внешняя проверка может оказаться очень полезной, поскольку позволяет выявлять нерегулярно возникающие состояния и сигналы, не нарушая монтажа деталей и электропроводки. Считывание информации в режиме Data List на первом этапе поиска неисправностей позволяет сократить время, затрачиваемое на диагностику.
- ПРИМЕЧАНИЕ:
- Значения, указанные в колонке "Нормальное состояние" приведенной ниже таблицы, являются справочными. Принимая решение об исправности той или иной детали, не ориентируйтесь исключительно на них.
Подсоедините портативный диагностический прибор к DLC3.
Установите замок зажигания в положение ON (ВКЛ).
Включите портативный диагностический прибор.
Войдите в следующие меню: Все ЭБУ / (необходимая система) / Data List.
В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.
| Информация на дисплее прибора | Измеряемая величина / диапазон измерения | Нормальное состояние | Замечание по диагностике |
| Driver Buckle SW | Состояние выключателя пряжки ремня безопасности водителя / UNKNOW, UNSET, SET или NG | UNKNOW: состояние выключателя пряжки ремня безопасности водителя неизвестно UNSET: ремень безопасности водителя не пристегнут SET: ремень безопасности водителя пристегнут NG: неопределенные данные | - |
| Passenger Buckle SW | Состояние выключателя пряжки ремня безопасности переднего пассажира / UNKNOW, UNSET, SET или NG | UNKNOW: состояние выключателя пряжки ремня безопасности пассажира неизвестно UNSET: ремень безопасности пассажира не пристегнут SET: ремень безопасности пассажира пристегнут NG: неопределенные данные | - |
| Driver Belt Control | Состояние контроля ремня безопасности сиденья водителя / STOP, ON или ERROR | STOP: контролирование прекращено ON (ВКЛ): контролирование осуществляется ERROR: неопределенные данные |
Ремень безопасности (водителя) должен быть пристегнут. |
| Passenger Belt Control | Состояние контроля ремня безопасности сиденья пассажира / STOP, ON или ERROR | STOP: контролирование прекращено ON (ВКЛ): контролирование осуществляется ERROR: неопределенные данные |
Ремень безопасности (пассажира) должен быть пристегнут. |
| Number of Trouble Codes | Количество сохраненных кодов неисправностей / мин.: 0, макс.: 255 | Отображается число зарегистрированных кодов DTC | - |
| Информация на дисплее прибора | Измеряемая величина / диапазон измерения | Нормальное состояние | Замечание по диагностике |
| Wiper Information | Сигнал данных о стеклоочистителе / Unoperat, Oil off, Mist, Washer, Unknown, Intermi, Lo или Hi | Unoperat: переключатель стеклоочистителя ветрового стекла выключен Oil off: выполнение очистки масляного фильтра Mist: переключатель стеклоочистителя ветрового стекла в положении MIST Washer: переключатель стеклоочистителя ветрового стекла в положении WASHER Intermi: переключатель стеклоочистителя ветрового стекла в положении INT Lo: переключатель стеклоочистителя ветрового стекла в положении LO Hi: переключатель стеклоочистителя ветрового стекла в положении Hi Unknown: сигнал данных о стеклоочистителе отсутствует | - |
| Pre-Crash Brake OFF Switch | Сигнал выключателя отмены предаварийного включения тормозов / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): выключатель отмены предаварийного включения тормозов во включенном состоянии OFF (ВЫКЛ): выключатель отмены предаварийного включения тормозов в выключенном состоянии | - |
| Pre-Crash System | Сигнал предаварийной системы безопасности / Valid или Inval | Valid: работа предаварийной системы безопасности разрешена Inval: работа предаварийной системы безопасности запрещена | - |
| DCam Indicator | Сигнал запроса отображения индикатора камеры контроля водителя / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Отображение состояние индикатора камеры контроля водителя запрошено OFF (ВЫКЛ): Отображение состояние индикатора камеры контроля водителя не запрошено | - |
| PCS Indicator | Сигнал контрольной лампы PCS / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): контрольная лампа PCS мигает OFF (ВЫКЛ): контрольная лампа PCS выключена | - |
| PCS Disabled Indicator | Сигнал индикатора запрета работы предаварийной системы безопасности / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): индикатор запрета работы предаварийной системы безопасности включен OFF (ВЫКЛ): индикатор запрета работы предаварийной системы безопасности выключен | - |
| Pre-Crash Safety Warning Ind | Сигнал контрольной лампы предаварийной системы безопасности / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): контрольная лампа предаварийной системы безопасности мигает OFF (ВЫКЛ): контрольная лампа предаварийной системы безопасности выключена | - |
| Pre-Crash Safety Brake Ind | Сигнал контрольной лампы включения тормозов предаварийной системы безопасности / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): контрольная лампа предаварийного включения тормозов включена OFF (ВЫКЛ): контрольная лампа предаварийного включения тормозов выключена | - |
| Pre-Crash Safety Warning Buz | Сигнал предупредительного зуммера предаварийной системы безопасности / Valid или Inval | Valid: предупредительный зуммер предаварийной системы безопасности работоспособен Inval: предупредительный зуммер предаварийной системы безопасности неработоспособен | - |
| Pre-Crash Brake | Сигнал предаварийного включения тормозов / Valid или Inval | Valid: Предаварийное включение тормозов возможно Inval: Предаварийное включение тормозов невозможно | - |
| Front Radar PSB | Сигнал предаварийного управления ремнями безопасности / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): предаварийное управление ремнями безопасности действует OFF (ВЫКЛ): предаварийное управление ремнями безопасности не действует | - |
| PBA Start | Сигнал предаварийного усиления экстренного торможения / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): предаварийное усиление экстренного торможения действует OFF (ВЫКЛ): предаварийное усиление экстренного торможения не действует | - |
| Warning Brake | Сигнал предупредительного управления тормозами / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): предупредительное управление тормозами действует OFF (ВЫКЛ): предупредительное управление тормозами не действует | - |
| Back Assist Standby | Сигнал режима ожидания усилителя экстренного торможения / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): усилитель экстренного торможения находится в режиме ожидания OFF (ВЫКЛ): усилитель экстренного торможения не находится в режиме ожидания | - |
| Pre-Crash Brake Control | Сигнал предаварийного включения тормозов / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): управление предаварийным включением тормозов действует OFF (ВЫКЛ): управление предаварийным включением тормозов не действует | - |

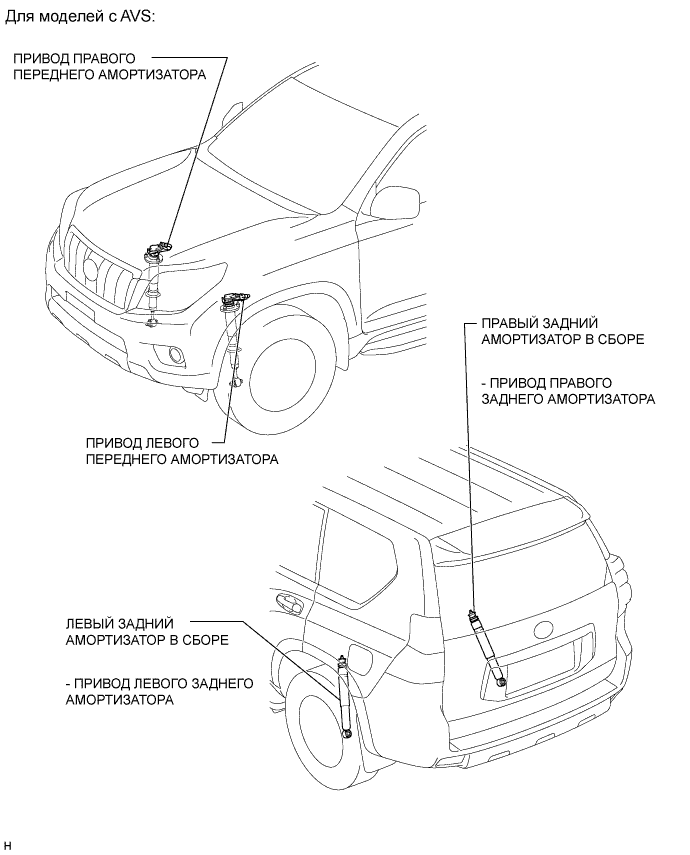

| AVS Start | Состояние управления AVS / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): Управление системой AVS задействовано OFF (ВЫКЛ): Управление системой AVS не задействовано | - |
| CCS Cancel | Сигнал отключения динамической радарной системы круиз-контроля / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): динамическая радарная система круиз-контроля отключена OFF (ВЫКЛ): динамическая радарная система круиз-контроля работает | - |
| Front Radar-Dirt History | Сигнал загрязнения датчика радара миллиметрового диапазона / ON (ВКЛ) или OFF (ВЫКЛ) | ON (ВКЛ): датчик радара миллиметрового диапазона загрязнен OFF (ВЫКЛ): датчик радара миллиметрового диапазона незагрязнен | - |
| Front Radar-Environment Hist | Сигнал данных о внешних условиях датчика радара миллиметрового диапазона / Good или Bad | Good: внешние условия датчика радара миллиметрового диапазона удовлетворительны Bad: внешние условия датчика радара миллиметрового диапазона неудовлетворительны | - |
| Curr Com PCS-WIL-R | Состояние соединения ЭБУ правого переднего активного подголовника / without или with | With: ЭБУ правого переднего активного подголовника подключен Without: ЭБУ правого переднего активного подголовника не подключен | - |
| Curr Com PCS-WIL-L | Состояние соединения ЭБУ левого переднего активного подголовника / without или with | With: ЭБУ левого переднего активного подголовника подключен Without: ЭБУ левого переднего активного подголовника не подключен | - |
| Curr Com Night View ECU | Состояние соединения ЭБУ ночного видения / without или with | With: ЭБУ ночного виденья подключен Without: ЭБУ ночного виденья не подключен | - |
| Country# (DSS) | Сигнал данных о стране ЭБУ помощи при движении / JPN, NA, EURO, AUS, SAFC, OTHER, TWN, CHINA, THAI, GCC или NOFIX | EURO, AUS, TWN, THAI или GCC | - |
| The Number of DTCs | Количество сохраненных кодов неисправностей / мин.: 0, макс.: 255 | Отображается число зарегистрированных кодов DTC | - |
| ACTIVE TEST |
- УКАЗАНИЕ:
- Выполнение активной диагностики с использованием портативного диагностического прибора дает возможность управлять реле, электровакуумными клапанами, приводами и т.д. без снятия деталей с автомобиля. Такая внешняя функциональная проверка может оказаться очень полезной, поскольку позволяет выявлять эпизодические неисправности, не нарушая монтаж деталей и электропроводки. Выполнение активной диагностики на начальном этапе поиска неисправностей позволяет сократить время, затрачиваемое на диагностику. В режиме Active Test на дисплей диагностического прибора можно вывести список параметров Data list.
Подсоедините портативный диагностический прибор к DLC3.
Установите замок зажигания в положение ON (ВКЛ).
Включите портативный диагностический прибор.
Войдите в следующие меню: Body / (требуемая система) / Active Test.
В соответствии с указаниями на дисплее портативного диагностического прибора выполните диагностику в режиме Active Test.
| Информация на дисплее прибора | Испытываемое устройство | Диапазон регулирования | Замечание по диагностике |
| Driver Seat Belt Motor | Электродвигатель ремня безопасности водителя | ON (ВКЛ) / OFF (ВЫКЛ) | Ремень безопасности (водителя) должен быть пристегнут. |
| Passenger Seat Belt Motor | Электродвигатель ремня безопасности пассажира | ON (ВКЛ) / OFF (ВЫКЛ) | Ремень безопасности (пассажира) должен быть пристегнут. |
| Driver and Passenger Seat Belt Motor | Электродвигатели ремней безопасности водителя и пассажира | ON (ВКЛ) / OFF (ВЫКЛ) | Ремни безопасности (водителя и пассажира) должны быть пристегнуты. |
| Информация на дисплее прибора | Испытываемое устройство | Диапазон регулирования | Замечание по диагностике |
| Buzzer | Зуммер системы противоскольжения | ON (ВКЛ) / OFF (ВЫКЛ) | - |
| Информация на дисплее прибора | Испытываемое устройство | Диапазон регулирования | Замечание по диагностике |
| Indicat. Precrash | Контрольная лампа PCS | ON (ВКЛ) / OFF (ВЫКЛ) | - |
