СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ (за исключением моделей с 5L-E) - Цепь аварийной лампы состояния усилителя рулевого управления
ОПИСАНИЕ
ЭБУ системы рулевого управления соединен с щитком приборов посредством мультиплексной шины CAN. Когда ЭБУ рулевого управления с усилителем обнаруживает неисправность, загорается контрольная лампа рулевого управления с усилителем. В это время автомобиль переходит в аварийный режим.

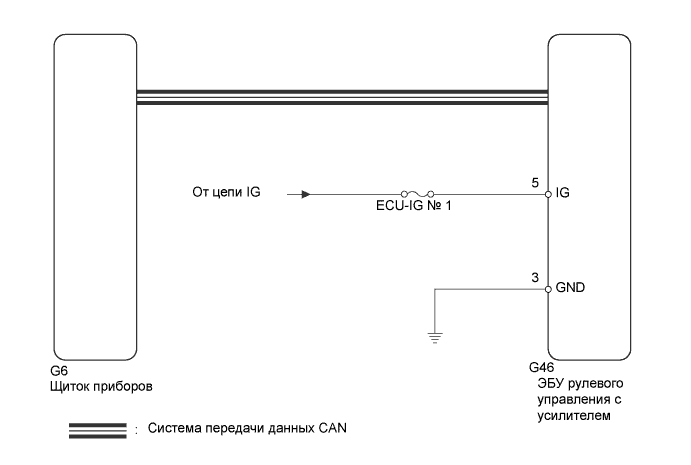

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
| 1.ПРОВЕРЬТЕ МУЛЬТИПЛЕКСНУЮ ШИНУ CAN |
Проверьте наличие кодов DTC системы передачи данных CAN.
Для моделей с левосторонним рулевым управлением и системой посадки и запуска:
См. указания на стр. .
Для моделей с левосторонним рулевым управлением без системы посадки и запуска:
См. указания на стр. .
Для моделей с правосторонним рулевым управлением и системой посадки и запуска:
См. указания на стр. .
Для моделей с правосторонним рулевым управлением без системы посадки и запуска:
См. указания на стр. .
Результат| Результат | Следующий шаг |
| DTC не выводится. | А |
| DTC выводится. | Для моделей с левосторонним рулевым управлением и системой посадки и запуска | B |
| Для моделей с левосторонним рулевым управлением без системы посадки и запуска | C |
| Для моделей с правосторонним рулевым управлением и системой посадки и запуска | D |
| Для моделей с правосторонним рулевым управлением без системы посадки и запуска | E |
| | ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ)
|
|
|
| | ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ)
|
|
|
| | ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ)
|
|
|
| | ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТЕЙ)
|
|
|
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА) |
Отсоедините разъем ЭБУ рулевого управления с усилителем.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
| Контакты для подключения диагностического прибора | Положение переключателя | Заданные условия |
| G46-5 (IG) - масса | Зажигание включено | 11 - 14 В |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
| Контакты для подключения диагностического прибора | Условие | Заданные условия |
| G46-3 (GND) - масса | Всегда | Менее 1 Ом |

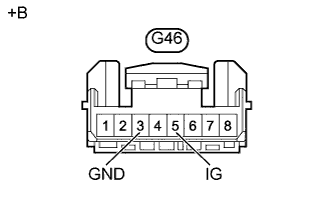

Обозначения на рисунке| *a | Вид спереди разъема со стороны жгута проводов:
(к ЭБУ рулевого управления с усилителем) |
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| 3.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (СИСТЕМЫ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ) |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание и портативный диагностический прибор.
Выполните диагностику щитка приборов в режиме Active Test с помощью портативного диагностического прибора .
Щиток приборов| Информация на дисплее прибора | Испытываемое устройство | Диапазон регулирования | Замечание по диагностике |
| PPS Indicator | Контрольная лампа рулевого управления с усилителем | ON (ВКЛ) или OFF (ВЫКЛ) | Выполняйте проверку, когда автомобиль остановлен, а двигатель работает на холостом ходу. |
Убедитесь, что состояние контрольной лампы рулевого управления с усилителем изменяется в соответствии с командами Active Test.
- Перед проверкой щитка приборов подсоедините разъемы и верните автомобиль в прежнее состояние.
- OK:
- Контрольная лампа рулевого управления с усилителем включается и выключается в соответствии с командами портативного диагностического прибора.
| | ПРОВЕРЬТЕ СИСТЕМУ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ (СМ. ПРОЦЕДУРУ ПОИСКА НЕИСПРАВНОСТЕЙ)
|
|
|
| OK | |
| |
| ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ В СБОРЕ
|
|
