ЛОПАСТНОЙ НАСОС (для моделей с 5L-E) - РАЗБОРКА

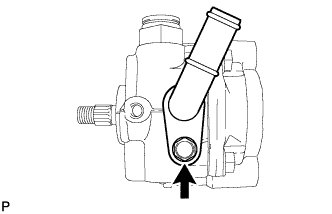

Выверните болт и снимите штуцер впускного отверстия усилителя рулевого управления.

С помощью отвертки снимите кольцевое уплотнение со штуцера впускного отверстия усилителя рулевого управления.

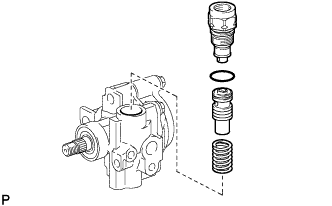

Снимите штуцер выпускного отверстия.

Снимите кольцевое уплотнение со штуцера выпускного отверстия.

Снимите клапан управления расходом и пружину сжатия.

Выверните 4 болта и снимите задний кожух лопастного насоса.

Снимите прокладку.

Снимите 2 кольцевых уплотнения с заднего кожуха лопастного насоса.

Снимите волнистую шайбу с задней боковой защитной шайбы лопастного насоса.

Снимите заднюю боковую защитную шайбу лопастного насоса.

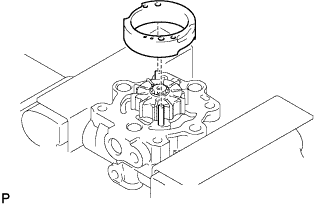

Снимите стопорное кольцо лопастного насоса.

Снимите 10 пластин лопастей лопастного насоса.

При помощи 2 отверток снимите стопорное кольцо с вала лопастного насоса.

Снимите ротор лопастного насоса.

Извлеките вал лопастного насоса из переднего кожуха лопастного насоса.

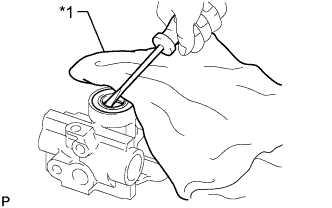

С помощью отвертки подденьте сальник кожуха лопастного насоса.

• ПРИМЕЧАНИЕ:

• Соблюдайте осторожность, чтобы не повредить передний кожух лопастного насоса.
