ТОПЛИВНЫЙ НАСОС (для моделей с одиночным топливным баком) - РАЗБОРКА

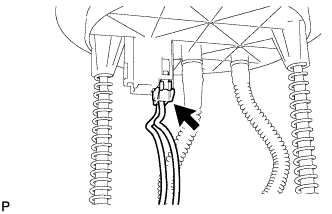

Отсоедините разъем датчика уровня топлива.

Нажмите на захват датчика уровня топлива А. Затем сдвиньте датчик вверх, чтобы снять его.

Обозначения на рисунке

	Нажмите
	Продольное перемещение

Отсоедините разъем топливного насоса.

Отсоедините эжектор от расширительного топливного бачка № 1.

Отсоедините захват от расширительного бачка № 1 с помощью небольшой отвертки.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать клейкой лентой.

• ПРИМЕЧАНИЕ:

• Не допускайте повреждений расширительного топливного бачка № 1.

Освободите 3 захвата из отверстий с помощью отвертки.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать клейкой лентой.

• ПРИМЕЧАНИЕ:

• Не допускайте повреждений расширительного топливного бачка № 1.

Освободите 3 захвата из отверстий с помощью отвертки.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать клейкой лентой.

• ПРИМЕЧАНИЕ:

• Не допускайте повреждений расширительного топливного бачка № 1.

Освободите 5 захватов из отверстий с помощью отвертки и отсоедините топливный насос от корпуса топливного фильтра.

• УКАЗАНИЕ:

• Конец отвертки перед использованием следует изолировать клейкой лентой.

Отсоедините разъем жгута проводов топливного насоса от топливного насоса и снимите его.

Снимите кольцевое уплотнение и распорную втулку топливного насоса с топливного насоса.

Снимите главный топливный клапан с корпуса топливного фильтра.

Снимите 2 кольцевых уплотнения с главного топливного клапана.
