Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150 - ТОПЛИВНАЯ СИСТЕМА ДВИГАТЕЛЯ 1GR-FE
СНИМИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК НА ВПУСКЕ ВОЗДУХА
СНИМИТЕ ЗАДНЮЮ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ
ОТСОЕДИНИТЕ ТОПЛИВОПРОВОД № 1
ОТСОЕДИНИТЕ ТОПЛИВОПРОВОД № 2
СНИМИТЕ ТОПЛИВНУЮ РАМПУ В СБОРЕ
СНИМИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ
ТОПЛИВНАЯ ФОРСУНКА - СНЯТИЕ
| 1. СНИМИТЕ РАСШИРИТЕЛЬНЫЙ БАЧОК НА ВПУСКЕ ВОЗДУХА |
Снимите расширительный бачок на впуске воздуха .
| 2. СНИМИТЕ ЗАДНЮЮ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ |
Выверните 3 болта и снимите крышку.
| 3. ОТСОЕДИНИТЕ ТОПЛИВОПРОВОД № 1 |

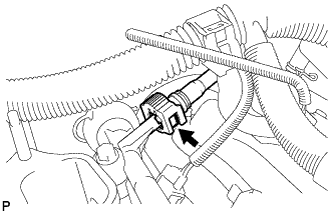

Отсоедините топливопровод № 1 .
| 4. ОТСОЕДИНИТЕ ТОПЛИВОПРОВОД № 2 |
Отсоедините топливопровод № 2 .
| 5. СНИМИТЕ ТОПЛИВНУЮ РАМПУ В СБОРЕ |
Отсоедините 6 разъемов топливных форсунок.
Выверните 4 болта и снимите топливную рампу вместе с 6 топливными форсунками.
- ПРИМЕЧАНИЕ:
- Будьте осторожны, не допускайте падения форсунок при снятии топливной рампы.
| 6. СНИМИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ |
Снимите 6 топливных форсунок с топливной рампы.
| *1 | Топливная рампа |
| *2 | Топливная форсунка |
Снимите кольцевое уплотнение и виброизолятор форсунки с каждой топливной форсунки.
