КЛАПАН ПРОДУВКИ АДСОРБЕРА - ПРОВЕРКА

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Состояние	Заданные условия
  1 - 2	20°C (68°F)	23 - 26 Ом
  1 - масса	Всегда	10 МОм или более
  2 - масса	Всегда	10 МОм или более

• УКАЗАНИЕ:

• При измерении сопротивления обмотки удостоверьтесь, что температура поверхности электровакуумного клапана продувки составляет 20°C.

Проверьте работу электровакуумного клапана продувки.

Убедитесь, что воздух из патрубка Е не поступает в патрубок F.

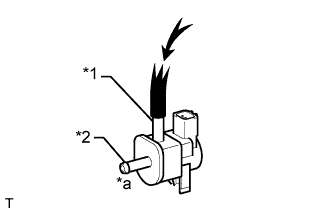

Обозначения на рисунке

*1	Канал E
*2	Канал F
*a	Нет потока
	Давление воздуха

Подайте напряжение аккумуляторной батареи на разъем и проверьте работу VSV.

• OK:

• Условия измерений	Заданные условия
  Положительный (+) вывод аккумуляторной батареи → вывод 1 Отрицательный (-) вывод аккумуляторной батареи → вывод 2	Воздух из патрубка E поступает в патрубок F

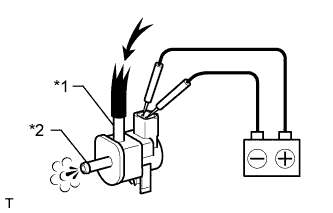

Обозначения на рисунке

*1	Канал E
*2	Канал F
	Давление воздуха

Если результат проверки не отвечает требованиям, замените электровакуумный клапан продувки.
