ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ - ПРОВЕРКА

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

• Номинальное сопротивление:

• Контакты для подключения диагностического прибора	Состояние	Заданные условия
  1 - 2	20°C (68°F)	6,9-7,9 Ом

Если результат проверки не отвечает требованиям, замените гидравлический клапан изменения фаз.

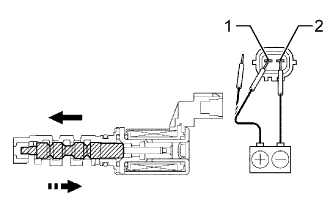

Соедините положительный (+) вывод аккумуляторной батареи с контактом 1, а отрицательный (-) вывод - с контактом 2 и проверьте действие клапана.

• OK:

• Контакты для подключения диагностического прибора	Состояние	Заданные условия
  1 - 2	Положительное (+) напряжение аккумуляторной батареи подано:	Клапан движется влево, как показано на рисунке стрелкой
  	Прекращение подачи положительного (+) напряжения аккумуляторной батареи	Клапан движется вправо, как показано на рисунке стрелкой

Если результат проверки не отвечает требованиям, замените гидравлический клапан изменения фаз.

Если клапан не возвращается в необходимое положение вследствие попадания постороннего предмета, может произойти незначительная утечка давления в направлении опережения, и зарегистрируется код DTC.
