DTC P0560 Напряжение бортовой сети

ОПИСАНИЕ

Питание от аккумуляторной батареи подается на ECM, даже когда зажигание выключено. Это позволяет ECM сохранять такие данные, как архив DTC, данные фиксированного набора параметров и параметры коррекции подачи топлива. Когда напряжение аккумуляторной батареи опускается ниже минимально допустимого уровня, память стирается и ECM регистрирует неисправность в цепи питания. ЕСМ включает контрольную лампу MIL и регистрирует DTC при последующем запуске двигателя.

№ DTCУсловие обнаружения DTCНеисправный участок
P0560Обрыв в цепи вспомогательного источника питания ECM (логика диагностирования за 1 поездку).
Обрыв в цепи вспомогательного источника питания
Аккумуляторная батарея
Выводы аккумуляторной батареи
Предохранитель EFI
ECM
  • УКАЗАНИЕ:
  • При регистрации кода DTC P0560 ECM не сохраняет другие DTC, или другие хранящиеся в ЕСМ данные частично стираются.

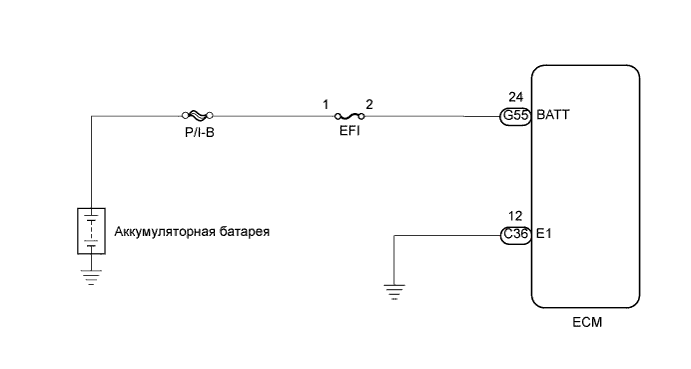

СХЕМА СОЕДИНЕНИЙ

Dtc P0560 Напряжение Бортовой Сети. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ 1GR-FE. Land Cruiser Prado GRJ150 TRJ150 TRJ155 KDJ150 TRJ155 LJ150

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

  • ПРИМЕЧАНИЕ:
  • Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
  • УКАЗАНИЕ:
  • С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ECM – ПРЕДОХРАНИТЕЛЬ EFI, ПРЕДОХРАНИТЕЛЬ EFI – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

Проверьте жгут проводов и разъем между предохранителем EFI и ECM.


Извлеките предохранитель EFI из блока реле моторного отсека.

Отсоедините разъем ЭБУ.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление (при проверке на обрыв):
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    Контакт 2 предохранителя EFI - G55-24 (BATT)ВсегдаМенее 1 Ом
  • Номинальное сопротивление (при проверке на короткое замыкание):
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    Контакт 2 предохранителя EFI или G55-24 (BATT) - массаВсегда10 кОм или более

Установите предохранитель EFI на место.

Подсоедините разъем ECM.

Проверьте жгут проводов и разъем между предохранителем EFI и аккумуляторной батареей.


Извлеките предохранитель EFI из блока реле моторного отсека.

Отсоедините провод от положительного (+) вывода аккумуляторной батареи.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

  • Номинальное сопротивление (при проверке на обрыв):
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    Положительный вывод аккумуляторной батареи - контакт 1 предохранителя EFIВсегдаМенее 1 Ом
  • Номинальное сопротивление (при проверке на короткое замыкание):
  • Контакты для подключения диагностического прибораУсловиеЗаданные условия
    Положительный вывод аккумуляторной батареи или контакт 1 предохранителя EFI - массаВсегда10 кОм или более

Установите предохранитель EFI на место.

Вновь подсоедините провод к положительному (+) выводу аккумуляторной батареи.

NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK
2.ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ

Удостоверьтесь, что аккумуляторная батарея не разряжена.

  • OK:
  • Аккумуляторная батарея не разряжена.
NG
ЗАМЕНИТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ
OK
3.ПРОВЕРЬТЕ ВЫВОДЫ АККУМУЛЯТОРНОЙ БАТАРЕИ

Убедитесь, что выводы аккумуляторной батареи надежно закреплены и не покрыты окисной пленкой.

  • OK:
  • Выводы аккумуляторной батареи надежно закреплены и не покрыты окисной пленкой.
NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВЫВОДЫ АККУМУЛЯТОРНОЙ БАТАРЕИ
OK
4.ПРОВЕРЬТЕ, ВЫВОДИТСЯ ЛИ КОД DTC СНОВА

Подсоедините портативный диагностический прибор к DLC3.

Включите зажигание (IG) и портативный диагностический прибор.

Сбросьте коды DTC .

Выключите зажигание и затем выключите портативный диагностический прибор.

Запустите двигатель и включите портативный диагностический прибор.

Войдите в следующие меню: Powertrain / Engine and ECT / DTC.

Считайте коды DTC.

Результат
РезультатСледующий шаг
P0560А
Коды не выводятсяB
B
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ
А
ЗАМЕНИТЕ ECM
