ДОПОЛНИТЕЛЬНАЯ ФОРСУНКА ОТРАБОТАВШЕГО ТОПЛИВА - УСТАНОВКА
| 1. УСТАНОВИТЕ УПЛОТНЕНИЕ ТОПЛИВНОЙ ФОРСУНКИ |

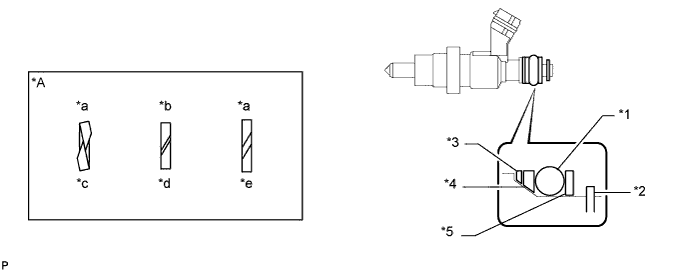

Установите новые разрезное уплотнение, кольцевое уплотнение и 3 опорных кольца на дополнительную форсунку подачи топлива в выпускную трубу.
| *A | Регулировка зазора | - | - |
| *1 | Кольцевое уплотнение | *2 | E-образное кольцо |
| *3 | Опорное кольцо № 1 | *4 | Опорное кольцо № 2 |
| *5 | Опорное кольцо № 3 | - | - |
| *a | Неправильно | *b | Правильно |
| *c | Перекрытие | *d | Нормальное положение |
| *e | Растяжение | - | - |
- ПРИМЕЧАНИЕ:
| 2. УСТАНОВИТЕ ДОПОЛНИТЕЛЬНУЮ ФОРСУНКУ ПОДАЧИ ТОПЛИВА В ВЫПУСКНУЮ ТРУБУ В СБОРЕ |
- ПРИМЕЧАНИЕ:
- Если на установочной поверхности дополнительной форсунки подачи топлива в выпускную трубу имеется постороннее вещество, обязательно очистите форсунку перед установкой.
Установите новую прокладку и дополнительную форсунку подачи топлива в выпускную трубу.
Установите фиксатор корпуса форсунки № 1 и закрепите его винтом с помощью торцевого ключа с головкой "TORX" T40.
- Момент затяжки:
- 10 N*m{ 102 kgf*cm, 7 ft.*lbf}
Установите держатель форсунки и закрепите его 2 болтами.
- Момент затяжки:
- 28 N*m{ 286 kgf*cm, 21 ft.*lbf}
| 3. УСТАНОВИТЕ ВЫХОДНОЙ ПАТРУБОК ТУРБИНЫ |
.
| 4. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРИМЕЧАНИЕ:
- После подсоединения провода необходимо инициализировать некоторые системы .
| 5. ДОБАВЬТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ |
Затяните пробку сливного крана радиатора вручную.
Затяните пробку сливного крана блока цилиндров.
- Момент затяжки:
- 8,0 N*m{ 82 kgf*cm, 71 in.*lbf}
Заполните радиатор охлаждающей жидкостью с увеличенным сроком замены "Super Long Life Coolant (SLLC)" от компании Тойота, залив ее в трубопровод B расширительного бачка.
- Номинальный объем:
Параметр / Устройство Заданные условия для моделей с автоматической трансмиссией Для моделей с задним подогревателем 14,9 литра (15,7 кварты США, 13,1 английской кварты) Для моделей без заднего подогревателя 13,1 литра (13,8 кварты США, 11,5 английской кварты) для моделей с механической трансмиссией Для моделей с задним подогревателем 15,0 литра (15,8 кварты США, 13,2 английской кварты) Для моделей без заднего подогревателя 13,2 литра (13,9 кварты США, 11,6 английской кварты)
- УКАЗАНИЕ:
Обратитесь к уполномоченному дилеру TOYOTA, в ремонтную мастерскую или к квалифицированному специалисту с необходимым оборудованием за подробной информацией.
- ПРИМЕЧАНИЕ:
- Никогда не используйте воду вместо охлаждающей жидкости.
Несколько раз сожмите рукой входной и выходной патрубки радиатора № 1 и № 2, а затем проверьте уровень охлаждающей жидкости.
Если уровень охлаждающей жидкости опускается ниже линии В, долейте охлаждающую жидкость SLLC Toyota до линии В.
Установите пробку расширительного бачка радиатора.
Установите вентиляционную пробку с помощью гаечного ключа.
- Момент затяжки:
- 2,0 N*m{ 20 kgf*cm, 18 in.*lbf}
Выпустите воздух из системы охлаждения.
Прогревайте двигатель, пока не откроется термостат. Когда термостат откроется, несколько минут прокачивайте охлаждающую жидкость.
Поддерживайте частоту вращения коленчатого вала двигателя на уровне 2500-3000 об/мин.
Несколько раз сожмите рукой входной и выходной патрубки радиатора, чтобы удалить воздух.
- ПРЕДОСТЕРЕЖЕНИЕ:
- При сжатии патрубков радиатора:
Остановите двигатель и подождите, пока охлаждающая жидкость остынет до температуры окружающего воздуха.
- ПРЕДОСТЕРЕЖЕНИЕ:
- Не снимайте пробку расширительного бачка радиатора, пока двигатель и радиатор не остынут. Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.
Когда охлаждающая жидкость остынет, убедитесь, что она находится на уровне отметки FULL.
Если уровень охлаждающей жидкости ниже отметки FULL, долейте SLLC от компании Тойота до этой отметки.
| 6. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ |
- ПРИМЕЧАНИЕ:
- Перед каждой проверкой выключайте систему кондиционирования.
- ПРЕДОСТЕРЕЖЕНИЕ:
- Не снимайте пробку расширительного бачка радиатора, пока двигатель и радиатор не остынут. Выброс горячей охлаждающей жидкости и пара под давлением может стать причиной серьезных ожогов.
Заполните радиатор охлаждающей жидкостью и подсоедините приспособление для опрессовки системы охлаждения и проверки пробки радиатора.
Прогрейте двигатель.
С помощью приспособления для опрессовки системы охлаждения и проверки пробки радиатора увеличьте давление в радиаторе до 123 кПа (1,3 кгс/см2, 18 фунтов на кв. дюйм) и убедитесь, что давление не падает.
Если давление снижается, проверьте на наличие утечек шланги, радиатор и насос системы охлаждения. При отсутствии внешних утечек проверьте сердцевину нагревателя, блок цилиндров и головку.
| 7. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧЕК ТОПЛИВА |
Выполните диагностику в режиме Active Test.
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Включите портативный диагностический прибор.
Войдите в следующие меню: Powertrain / Engine and ECT / Active Test.
Выполните диагностику в режиме Active Test.
| Дисплей портативного диагностического прибора | Испытываемое устройство | Диапазон регулирования | Замечание по диагностике |
| Test the Fuel Leak | Создание давления в топливной системе Common Rail для проверки наличия утечек топлива | Stop/Start (остановить/запустить) | При выполнении испытания в режиме Active Test давление в топливной системе Common Rail повышается до заданного уровня, а частота вращения коленчатого вала двигателя увеличивается до 2000 об/мин. Указанные выше условия поддерживаются, пока выполняется испытание в режиме Active Test. |
| 8. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1 В СБОРЕ |
Установите защиту картера двигателя № 1 и закрепите ее 4 болтами.
- Момент затяжки:
- 29 N*m{ 296 kgf*cm, 21 ft.*lbf}
