Рычаг переключения передач

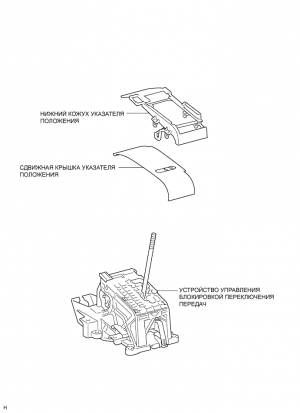

Автоматическая трансмиссия U140F Рычаг переключения передач
Автоматическая трансмиссия U140F Рычаг переключения передач


Рычаг переключения передач Снятие

1. ОТСОЕДИНИТЕ КАБЕЛЬ ОТ ОТРИЦАТЕЛЬНОГО (-) ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ



ПРЕДОСТЕРЕЖЕНИЕ:

После
отсоединения кабеля от отрицательного вывода аккумуляторной батареи (-)
подождите не менее 90 секунд, чтобы не допустить срабатывания подушки
безопасности и преднатяжителя ремня безопасности.



2. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ



3. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ

  1. Снимите вещевой ящик в облицовке туннеля пола (см. стр. Нажмите здесь).

4. ОТСОЕДИНИТЕ ТРОС МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ
Автоматическая трансмиссия U140F Рычаг переключения передач





  1. Отсоедините трос механизма переключения передач от рычага переключения передач.

    Автоматическая трансмиссия U140F Рычаг переключения передач


  1. Поверните гайку и отсоедините трос механизма переключения передач от держателя рычага переключения передач.
5. СНИМИТЕ НАПОЛЬНЫЙ РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ
Автоматическая трансмиссия U140F Рычаг переключения передач

  1. Выверните 4 болта и снимите напольный рычаг переключения передач в сборе.
    Автоматическая трансмиссия U140F Рычаг переключения передач


  1. Отсоедините 2 разъема и зажим.



Рычаг переключения передач Разборка

1. СНИМИТЕ НИЖНИЙ КОРПУС ИНДИКАТОРА ПОЛОЖЕНИЯ
Автоматическая трансмиссия U140F Рычаг переключения передач
  • Освободите 4 захвата и снимите корпус.

  • Снимите сдвижную крышку индикатора положения вместе со сдвижной крышкой № 2.
2. СНИМИТЕ КОРПУС ЛАМПЫ ИНДИКАТОРА ПОЛОЖЕНИЯ
Автоматическая трансмиссия U140F Рычаг переключения передач

Отцепите 2 захвата и снимите корпус лампы индикатора положения с корпуса индикатора положения напольного рычага переключения передач.

3. СНИМИТЕ ЖГУТ ПРОВОДОВ ИНДИКАТОРА В СБОРЕ
4. СНИМИТЕ КНОПКУ РАЗБЛОКИРОВКИ СЕЛЕКТОРА
Автоматическая трансмиссия U140F Рычаг переключения передач
  • Отцепите 2 захвата и снимите кнопку и пружину с корпуса лампы индикатора положения.

Рычаг переключения передач Регулировка

1. ПРОВЕРЬТЕ ПОЛОЖЕНИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
  • Переведя рычаг переключения передач
    из положения P в положение R при включенном зажигании (IG) и нажатой
    педали тормоза, убедитесь в том, что он перемещается плавно и
    фиксируется в требуемом положении.
  • Запустите двигатель и убедитесь, что
    при переводе рычага из положения N в положение D автомобиль двигается
    вперед, а при переводе в положение R – назад.

    Если результат не удовлетворяет требованиям, проверьте датчик положения паркинга/нейтрали и монтаж рычага переключения передач.
2. ОТРЕГУЛИРУЙТЕ ПОЛОЖЕНИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
  • Переведите рычаг переключения передач в положение N.
    Автоматическая трансмиссия U140F Рычаг переключения передач

  • Сдвиньте крышку регулировочного блока в направлении, показанном на рисунке, и вытяните фиксатор.
  • Осторожно рукой оттяните тягу троса в направлении задней части автомобиля, чтобы туго натянуть трос.
    Автоматическая трансмиссия U140F Рычаг переключения передач

  • Вдавите фиксатор в регулировочный блок, чтобы зафиксировать его.
    Автоматическая трансмиссия U140F Рычаг переключения передач

Сдвиньте крышку в направлении, показанном на рисунке.
ПРИМЕЧАНИЕ:

Задвигайте крышку за выступ на фиксаторе.


  • По окончании регулировки проверьте работу механизма.

Рычаг переключения передач Повторная сборка

1. УСТАНОВИТЕ КНОПКУ РАЗБЛОКИРОВКИ СЕЛЕКТОРА
Автоматическая трансмиссия U140F Рычаг переключения передач
  • Установите пружину и кнопку, и зацепите захваты за корпус лампы индикатора положения.
2. УСТАНОВИТЕ ЖГУТ ПРОВОДОВ ИНДИКАТОРА В СБОРЕ
3. УСТАНОВИТЕ КОРПУС ЛАМПЫ ИНДИКАТОРА ПОЛОЖЕНИЯ В СБОРЕ
Автоматическая трансмиссия U140F Рычаг переключения передач
  • С помощью 2 захватов прикрепите корпус лампы индикатора к корпусу индикатора положения рычага переключения передач.
4. УСТАНОВИТЕ НИЖНИЙ КОРПУС ИНДИКАТОРА ПОЛОЖЕНИЯ
Автоматическая трансмиссия U140F Рычаг переключения передач
  • Установите сдвижную крышку индикатора положения вместе со сдвижной крышкой № 2 на корпус индикатора.
  • С помощью 4 захватов закрепите корпус на напольном рычаге переключения передач в сборе.

Рычаг переключения передач Установка

1. УСТАНОВИТЕ НАПОЛЬНЫЙ РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ
Автоматическая трансмиссия U140F Рычаг переключения передач
  • Подсоедините 2 разъема и зажим.
  • Установите напольный рычаг переключения передач и закрепите его 4 болтами.
2. ПОДСОЕДИНИТЕ ТРОС МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ
Автоматическая трансмиссия U140F Рычаг переключения передач
  • Поверните гайку троса механизма переключения передач и вожмите замок.
    Автоматическая трансмиссия U140F Рычаг переключения передач


  1. Установите трос механизма переключения передач на держатель рычага переключения передач.
    ПРИМЕЧАНИЕ:


    1. Устанавливая трос, направляйте выступающую часть троса вверх.



    2. Автоматическая трансмиссия U140F Рычаг переключения передач

      После установки убедитесь в том, что замок троса выступает за сечение A-A, как показано на рисунке.
    Автоматическая трансмиссия U140F Рычаг переключения передач


  1. Подсоедините трос механизма переключения передач к рычагу переключения передач.
    ПРИМЕЧАНИЕ:

    Подсоединяйте
    трос механизма переключения передач таким образом, чтобы замок
    механизма регулировки располагался со стороны водителя.

3. ПОДСОЕДИНИТЕ КАБЕЛЬ К ОТРИЦАТЕЛЬНОМУ (-) ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ
4. ПРОВЕРЬТЕ ПОЛОЖЕНИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
  • Переведя рычаг переключения передач
    из положения P в положение R при включенном зажигании (IG) и нажатой
    педали тормоза, убедитесь в том, что он перемещается плавно и
    фиксируется в требуемом положении.
  • Запустите двигатель и убедитесь, что
    при переводе рычага из положения N в положение D автомобиль двигается
    вперед, а при переводе в положение R – назад.

    Если результат не удовлетворяет требованиям, проверьте датчик положения паркинга/нейтрали и монтаж рычага переключения передач.
5. ОТРЕГУЛИРУЙТЕ ПОЛОЖЕНИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
  • Переведите рычаг переключения передач в положение N.
    Автоматическая трансмиссия U140F Рычаг переключения передач

  • Сдвиньте крышку регулировочного блока в направлении, показанном на рисунке, и вытяните фиксатор.
  • Осторожно рукой оттяните тягу троса в направлении задней части автомобиля, чтобы туго натянуть трос.
    Автоматическая трансмиссия U140F Рычаг переключения передач

  • Вдавите фиксатор в регулировочный блок, чтобы зафиксировать его.
    Автоматическая трансмиссия U140F Рычаг переключения передач

Сдвиньте крышку в направлении, показанном на рисунке.

ПРИМЕЧАНИЕ:

Задвигайте крышку за выступ на фиксаторе.

  • По окончании регулировки проверьте работу механизма.
6. УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ
  • Установите вещевой ящик в облицовке туннеля пола (см. стр. Нажмите здесь).
7. УСТАНОВИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ
